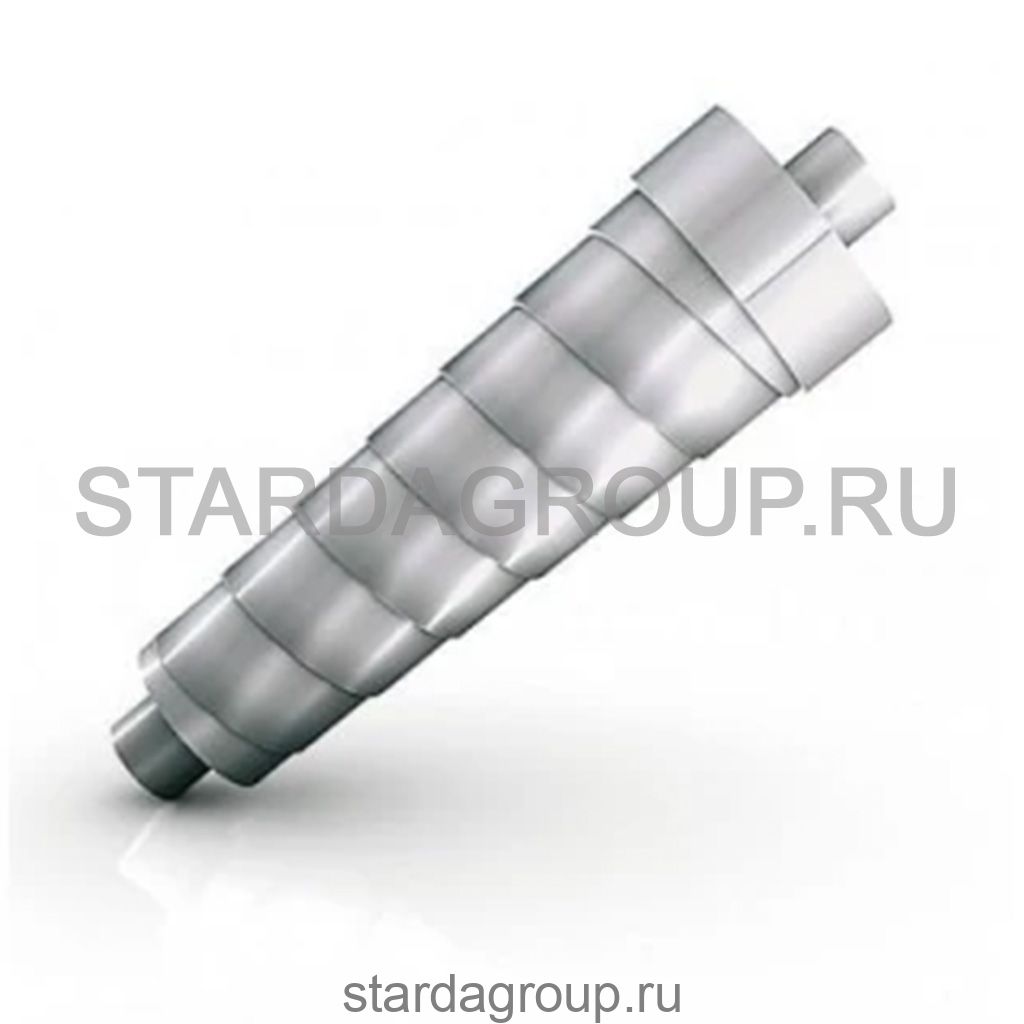

Спиральные защиты FORCECOVER

Наша компания поставляет спиральные защиты ForceCover.

Спиральная защита (также известная как спиральный кожух, спирально-сдвижной кожух или защита типа «гармошка») — это ключевой элемент безопасности и сохранения точности станков с ЧПУ и промышленного оборудования.

Описание и Назначение

Спиральная защита — это гибкий, телескопический кожух, предназначенный для защиты направляющих, шарико-винтовых передач (ШВП), ходовых винтов и других критически важных компонентов станков от попадания:

· Стружки и абразивной пыли (металлической, деревянной, пластиковой).
· Охлаждающих жидкостей (СОЖ) и масел.
· Грязи, песка и других производственных загрязнений.

Принцип работы: Конструкция состоит из множества звеньев (ламелей), соединенных в спираль. При движении узла станка (например, суппорта или шпиндельной бабки) защита сжимается или растягивается, подобно пружине, сохраняя полное укрытие рабочей зоны. Сдвиг происходит за счет специального замкового соединения звеньев.

Основные функции:
1. Защита: Предотвращение износа точных механизмов, что увеличивает срок службы станка.
2. Безопасность: Исключение попадания рук оператора или посторонних предметов в движущиеся части.
3. Поддержание точности: Защита от загрязнений, которые вызывают заедание и люфт, сохраняя повторяемость и точность позиционирования.
4. Эстетика и чистота: Сбор стружки и СОЖ внутри кожуха, облегчение уборки.

Основные сферы применения: Фрезерные и токарные станки с ЧПУ, обрабатывающие центры, роботизированные манипуляторы, шлифовальные станки, оборудование для лазерной и плазменной резки.

Технические характеристики
При выборе спиральной защиты учитываются следующие параметры:

• Параметр Описание и типичные значения
• Внутренняя высота (H) Высота внутреннего канала в растянутом состоянии. Диапазон: от 15-20 мм для малых станков до 200-300 мм и более для крупных обрабатывающих центров.
• Длина хода (L) Максимальная рабочая длина, на которую может растянуться защита. Ключевой параметр, определяющий количество звеньев. Диапазон: от 0.5 м до 10+ м.
• Сжатая длина (Lmin) Длина защиты в полностью сложенном состоянии. Важна для компоновки станка. Зависит от толщины звена и конструкции.
• Ширина (B) или Диаметр Для прямоугольных сечений — внутренняя ширина. Для круглых — внутренний диаметр.
• Толщина звена (ламели) Обычно от 0.8 мм до 2.5 мм. Определяет жесткость и долговечность.
• Коэффициент сжатия Отношение растянутой длины к сжатой. Обычно в пределах 10:1 - 15:1 (например, защита с ходом 1 м сожмется до ~100 мм).
• Рабочая температура Зависит от материала. Типичный диапазон: от -30°C до +100°C. Для спецматериалов — выше.
• Скорость движения Максимальная рекомендуемая скорость сжатия/растяжения. Обычно до 20-40 м/мин.
• Класс защиты IP Степень защиты от проникновения твердых тел и жидкостей. Для хороших защит — IP54 (защита от пыли и брызг).

Материалы изготовления

Материал — самый важный критерий, определяющий стойкость защиты к различным производственным факторам.

Основные материалы:
1. Стеклонаполненный полиамид (PA, Nylon)
· Свойства: Высокая механическая прочность, жесткость, износостойкость, низкий коэффициент трения.
· Плюсы: Отлично подходит для сухих условий, защиты от стружки и абразивной пыли. Легкий и прочный.
· Минусы: Чувствителен к постоянному воздействию влаги и некоторых агрессивных СОЖ (может набухать).
· Применение: Универсальный материал для большинства задач в металло- и деревообработке.
2. Термопластичный полиуретан (TPU)
· Свойства: Высокая эластичность, стойкость к истиранию (абразивостойкость), масло- и бензостойкость.
· Плюсы: Очень гибкий даже при низких температурах, отлично противостоит ударам и вибрации. Хорошая химическая стойкость.
· Минусы: Менее жесткий, чем полиамид. Может быть дороже.
· Применение: Сложные траектории движения, среды с маслом и СОЖ, абразивная пыль.
3. Поливинилхлорид (PVC)
· Свойства: Гибкость, хорошая стойкость к воде и многим химикатам, невысокая стоимость.
· Плюсы: Экономичный вариант для неабразивных сред. Часто используется в пищевой промышленности (гигиенические сертификаты).
· Минусы: Низкая стойкость к маслам и жирам. Может терять гибкость на холоде.
· Применение: Защита от воды, неагрессивных жидкостей, пищевых продуктов.
4. Синтетическая резина/Каучук (CR, EPDM)
· Свойства: Исключительная эластичность и герметичность.
· Плюсы: Полная водонепроницаемость, виброизоляция, стойкость к широкому температурному диапазону.
· Минусы: Низкая стойкость к истиранию и проколам, может набухать в маслах.
· Применение: В основном для герметизации, а не для защиты от стружки (часто как внутренний элемент комбинированных защит).

Дополнительные элементы и покрытия:

· Усиливающие вставки: Стальная или алюминиевая лента внутри ламели для придания жесткости и формы (особенно для больших сечений).
· Защитные полосы (скребки): Резиновые или полиуретановые кромки на внутренней стороне звеньев для лучшего удаления стружки и самоочистки.
· Антистатические добавки: Для отвода статического электричества, что важно при работе с пластмассами и в пыльных условиях.
· Цвет: Часто черный, серый, синий, оранжевый (сигнальный). Цвет может указывать на материал или класс защиты.

Конструктивное исполнение и монтаж

· Сечение: Прямоугольное, квадратное, круглое, трапециевидное.
· Крепление: Осуществляется через монтажные фланцы (крепящиеся к подвижному и неподвижному узлу станка) с помощью винтов или болтов. Фланцы могут быть металлическими (алюминий, оцинкованная сталь) или пластиковыми.
· Направление движения: Одноосное (основное), реже — двухосное (для сложных перемещений).

Краткий итог по выбору:

· От сухой абразивной стружки: Полиамид (PA).
· От СОЖ, масла и абразива: Полиуретан (TPU).
· От воды и в пищевой среде: ПВХ (PVC).
· Для максимальной герметичности: Резина в комбинации с другим материалом.
· Чем больше размер и нагрузка — тем важнее толщина ламели и наличие металлического усиления.

Правильно подобранная спиральная защита — это экономически эффективная инвестиция в надежность и долговечность дорогостоящего станка.

Спиральные защиты служат для защиты винтовых пар, шпинделей, валов как от стружки и мелких частиц, так и от механических повреждений. Возможно изготовление из различных материалов. Вариант установки также выбирается заказчиком.
Спиральные защиты применяются в основном там, где подвижные части находятся в выше описанной агрессивной среде, которая, кроме того, скомбинирована с высокой температурой. Такой тип покрытия отличается от остальных решений, прежде всего, высокой безопасностью и продуктивностью при минимальных требованиях к обслуживанию.

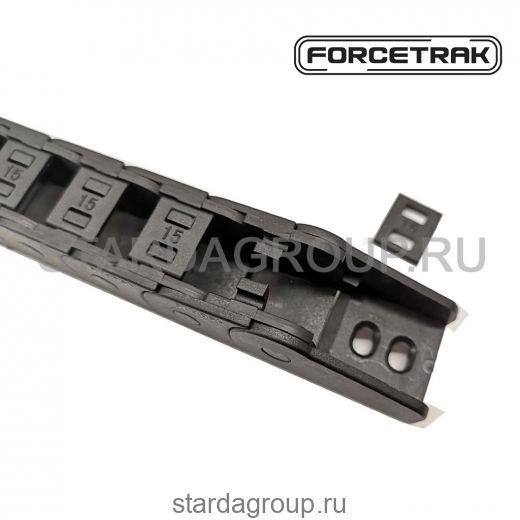

Всегда в наличии на складе в Москве Гибкие кабель-каналы открытого и закрытого типа, защиты направляющих у компании ООО "РДА Групп". Приобретайте качественные кабельканалы и другую станочную оснастку по лучшей цене у надежного поставщика со всеми необходимыми подтверждающими документами!
