Компания ООО "РДА Групп" поставляет гибкие кабель-каналы ForceTrak (кабелеукладочные цепи, гибкие кабелеукладчики, кабельные траки, энергоцепи, буксируемые кабельные цепи).

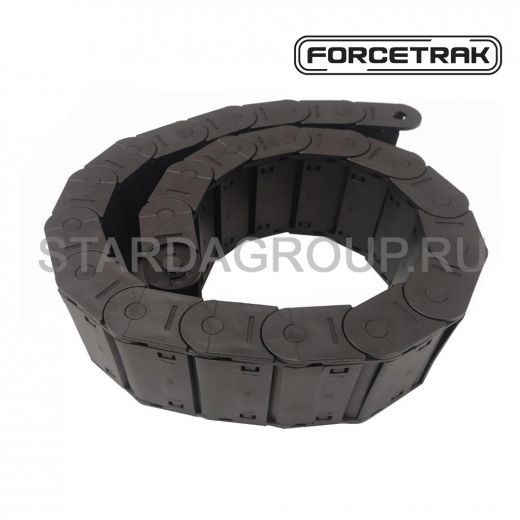

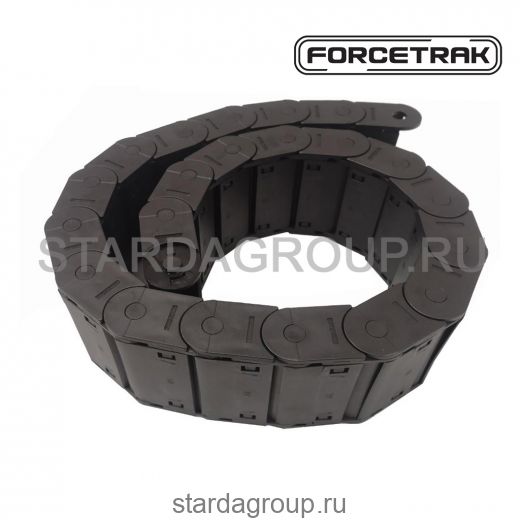

Гибкие пластиковые кабель-каналы FORCETRAK — это ключевой элемент для безопасной и упорядоченной прокладки кабелей, шлангов и трубопроводов в условиях подвижных соединений.
Вот подробное описание, технические характеристики и материалы.
Описание и назначение
Гибкий пластиковый кабель-канал (также известный как гибкий кабельный лоток, энергоцепь, кабельная трасса или «кабельная гусеница») — это устройство для защиты и организации подвижных кабелей, шлангов (пневматических, гидравлических) и трубопроводов на оборудовании с возвратно-поступательным или циклическим движением.
Принцип работы: Конструкция состоит из множества сегментов-звеньев, соединенных шарнирно, что позволяет им изгибаться в одной (реже в двух) плоскости. Кабели и шланги, уложенные и зафиксированные внутри канала, повторяют его траекторию при движении узла станка, робота или портала, что предотвращает:
· Перетирание и перекручивание.
· Резкие перегибы (заломы).
· Зацепление за окружающие конструкции.
· Воздействие стружки, грязи и жидкостей.
Основные функции:
1. Защита: Предохранение силовых, сигнальных и данных кабелей, а также гибких шлангов от механических повреждений.
2. Организация: Аккуратная и компактная укладка линий, облегчающая монтаж, обслуживание и замену.
3. Предсказуемое движение: Обеспечение безопасного и стабильного радиуса изгиба, что продлевает срок службы кабелей в десятки раз.
4. Безопасность: Устранение риска споткнуться о лежащие провода и предотвращение аварийных обрывов.
5. Эстетика: Придание оборудованию аккуратного, профессионального вида.
Основные сферы применения: Станки с ЧПУ (суппорта, шпиндельные бабки), промышленные роботы, портальные манипуляторы, конвейерные системы, автоматические двери, оборудование для сцены и освещения.
Техческие характеристики
При выборе гибкого кабель-канала учитывают параметры, связанные с его геометрией, нагрузкой и условиями эксплуатации.
Параметр Описание и типичные значения
Внутренняя высота (H) Высота внутреннего сечения для укладки кабелей. Диапазон: от 10 мм до 100+ мм.
Внутренняя ширина (B) Ширина внутреннего сечения. Диапазон: от 20 мм до 300+ мм. Соотношение сторон может быть разным (низкие и широкие, высокие и узкие).
Радиус изгиба (R) Минимальный радиус, на который можно безопасно согнуть канал без повреждения лежащих внутри кабелей. Ключевой параметр! Измеряется по внутренней или осевой линии. Обычно от 50 мм до 1000 мм. Зависит от высоты канала.
Длина хода Максимальное расстояние, на которое может перемещаться узел с каналом. Определяет необходимую длину канала, которая обычно в 1.5-2 раза больше хода (зависит от радиуса изгиба и схемы монтажа).
Длина секции (шаг звена) Длина одного сегмента канала. Влияет на плавность изгиба и минимальный радиус. Обычно от 15 мм до 100 мм.
Скорость/Ускорение Максимальные рабочие скорость (м/с) и ускорение (м/с²), которые выдерживает канал без разрушения и чрезмерной вибрации. Важно для робототехники.
Наполнение/Масса Максимально допустимая масса кабелей и шлангов на погонный метр (кг/м). Обычно от 0.5 до 15 кг/м. Превышение ведет к повышенному износу и шуму.
Рабочая температура Зависит от материала. Типичный диапазон: от -40°C до +100°C (для стандартных пластиков).
Класс защиты IP Степень защиты от пыли и влаги. Стандартные: IP54. Повышенные: IP65, IP68 (полная водонепроницаемость).
Уровень шума Важен для высокоскоростных применений. Каналы могут комплектоваться бесшумными вставками из материалов, снижающих трение и удары звеньев.
---
Материалы изготовления
Материал определяет стойкость к внешним воздействиям, температурный диапазон, износостойкость и стоимость.
Основные материалы корпуса (звеньев):
1. Полиамид (PA 6, PA 6.6, PA 12) с добавками
· Свойства: Высокая прочность, жесткость, износостойкость, низкий коэффициент трения, хорошая химическая стойкость.
· Плюсы: Самый распространенный и универсальный материал. Легкий, прочный, подходит для большинства задач. Часто используется со стекловолоконным наполнением (PA+GF) для повышения жесткости и уменьшения температурного расширения.
· Минусы: Чувствителен к длительному воздействию УФ-излучения (может становиться хрупким) и концентрированных кислот.
· Применение: Универсальный стандарт для 90% промышленных применений — станкостроение, робототехника, автоматизация.
2. Полипропилен (PP)
· Свойства: Хорошая химическая стойкость (особенно к кислотам и щелочам), низкая плотность (очень легкий), стойкость к усталости.
· Плюсы: Легче и дешевле полиамида. Отличная стойкость к химикатам.
· Минусы: Ниже ударная вязкость и износостойкость по сравнению с PA. Более чувствителен к низким температурам.
· Применение: Химическая, гальваническая, пищевая промышленность, среды с агрессивными веществами.
3. Полиуретан (PUR)
· Свойства: Высокая эластичность, абразивная и маслостойкость, устойчивость к гидролизу (разрушению водой).
· Плюсы: Идеален для условий с большим количеством абразивной пыли, стружки, масла и влаги. Очень износостоек.
· Минусы: Выше стоимость, ниже жесткость.
· Применение: Станки для тяжелой обработки (например, шлифовка, резка камня), деревообработка, морская среда.
4. Поливинилхлорид (PVC)
· Свойства: Гибкость, хорошая стойкость к воде, невысокая стоимость.
· Плюсы: Экономичный вариант для неагрессивных сред. Часто используется в пищевой промышленности (гигиенические сертификаты).
· Минусы: Низкая стойкость к маслам, жирам, многим растворителям. Плохо переносит мороз и УФ.
· Применение: Пищевая промышленность, легкие условия эксплуатации, оформление.

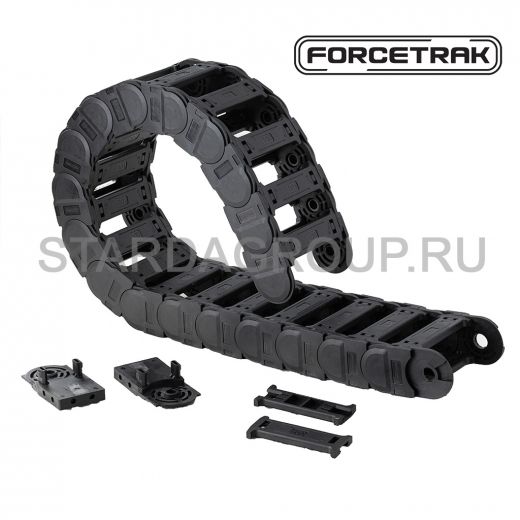

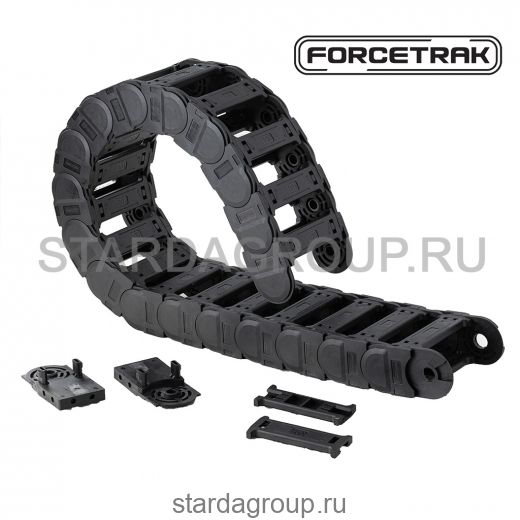

Дополнительные элементы и аксессуары:
· Перегородки: Внутренние разделители для изоляции силовых, слаботочных и сигнальных кабелей.
· Крышки: Съемные или откидные для облегчения монтажа. Бывают полностью закрывающими или перфорированными для вентиляции.

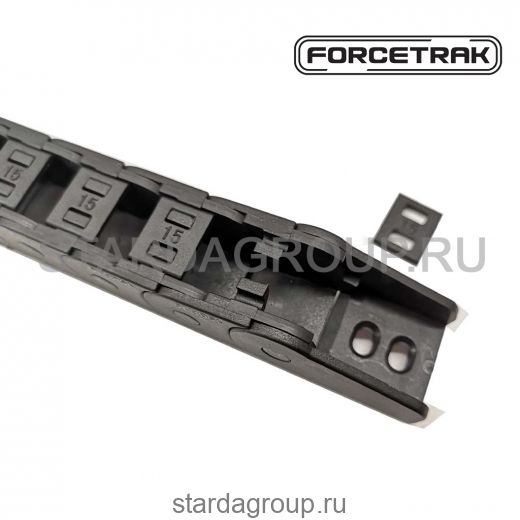

· Крепления и концевые элементы: Кронштейны, монтажные пластины, держатели для фиксации канала на подвижной и неподвижной частях станка.
· Наполнители и сепараторы: Внутренние вставки для фиксации и разделения кабелей, предотвращения их перехлеста.
· Заглушки: Для торцов канала.
· Тросы для растяжки: Для компенсации нагрузки и предотвращения провисания длинных каналов.
Сравнительная таблица материалов
Материал Прочность/Жесткость Химстойкость Абразивостойкость Темп. диапазон Типичное применение
Полиамид (PA+GF) Очень высокая Хорошая Хорошая -40°C до +100°C Станки с ЧПУ, роботы, общее машиностроение
Полипропилен (PP) Средняя Отличная (к-ты, щелочи) Удовлетворительная -10°C до +80°C Химическая, пищевая пром-сть
Полиуретан (PUR) Средняя/Гибкая Хорошая (масло, вода) Отличная -40°C до +90°C Абразивные среды (камнерезка, дерево), влажные цеха
ПВХ (PVC) Гибкая Хорошая (вода) Низкая -5°C до +60°C Пищепром, легкие условия, оформление
Краткий итог по выбору:
· Для большинства станков с ЧПУ: Полиамид со стекловолокном (PA+GF) — оптимальное сочетание прочности, износостойкости и цены.
· Для агрессивной химии: Полипропилен (PP).
· Для абразивной пыли, стружки и влаги: Полиуретан (PUR).
· Для пищевой промышленности (легкие условия): ПВХ или специальный полипропилен.
· При выборе обязательно рассчитывайте:
1) Внутреннее сечение (с запасом 25-30% для будущих кабелей),
2) Минимальный радиус изгиба (должен быть больше минимально допустимого радиуса для самого толстого кабеля внутри),
3) Допустимую нагрузку (кг/м).

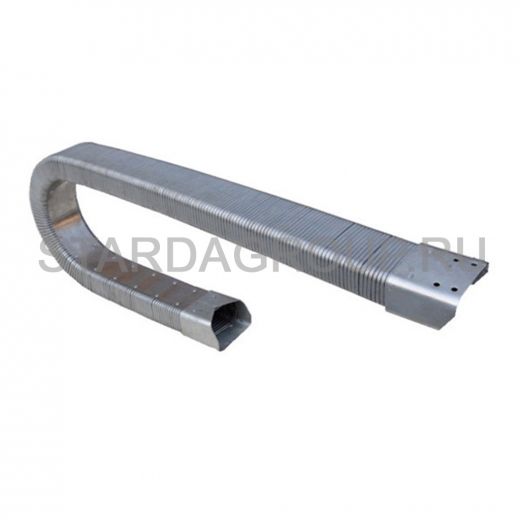

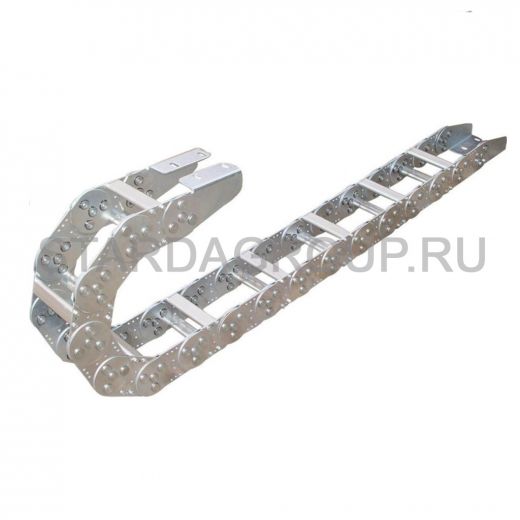

Всегда в наличии на складе в Москве гибкие кабель-каналы открытого и закрытого типа у компании ООО "РДА Групп". Приобретайте качественные кабельканалы и другую станочную оснастку по лучшей цене у надежного поставщика со всеми необходимыми подтверждающими документами!
Самовывоз со склада в Москве на день оплаты. Доставка транспортной компанией по всей территории России и странам СНГ.
