Типы инструментальных конусов: параметры, использование и преимущества
Инструментальные конусы играют ключевую роль в обеспечении надежной фиксации инструмента в шпинделе станка. Они определяют важные характеристики работы станка, такие как точность, стабильность и способность выдерживать большие нагрузки. Существует несколько распространенных типов инструментальных конусов, каждый из которых обладает своими особенностями и преимуществами.
1. Конус Морзе (Morse taper)
Конус Морзе регулируется немецким стандартом DIN 228 и российским ГОСТ 25551.Назначение: изначально разрабатывался для простого, универсального оборудования, такого как сверлильные и небольшие фрезерные станки.
Ограничение: как правило, не подходит для современного оборудования с ЧПУ из-за ограниченных возможностей автоматической смены инструмента и низкой жесткости.
Один из старейших и наиболее популярных типов конусов, используемых в механическом оборудовании. Обозначается буквенно-цифровым кодом (например, MT1, MT2 и т.д.). Количество номеров отражает увеличение размера и диаметра конуса.
Параметры:
- Диапазон диаметров: от небольших (около 8 мм) до крупных (до 60 мм).
- Длина посадки варьируется в зависимости от номера конуса.
Использование:
Применяется в маломощных устройствах, деревообрабатывающих станках и устаревшем оборудовании.
Преимущества:
- Низкая стоимость и доступность.
- Легко обслуживать и заменять.
Недостатки:
- Ограниченные возможности регулировки положения инструмента.
- Менее эффективен для высокооборотистых станков.

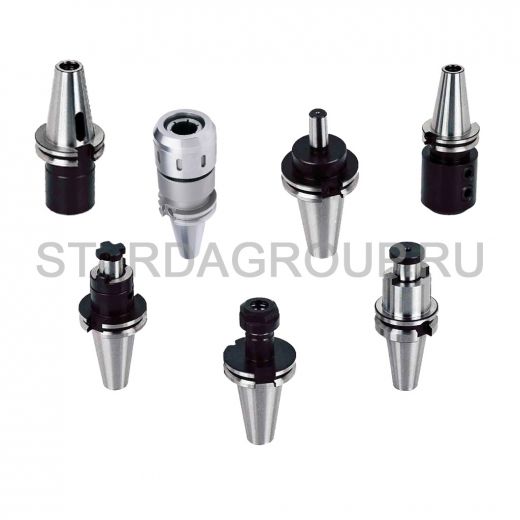

2. Метрический конус ISO
Международный стандарт, разработанный Международной организацией по стандартизации (ISO). Обозначается номером серии (например, ISO 30, ISO 40 и т.д.) и представляет собой систему точного сопряжения.Конус 7:24 ISO (соотношение 7:24)
Этот тип крепления стал популярным благодаря своим характеристикам, позволяющим быстро и точно устанавливать инструмент на станок, особенно в автоматизированных процессах.
Стандарты:
SK (немецкое обозначение): регламентируется стандартом DIN 69871.
BT (японское обозначение): базируется на стандарте MAS 403, ниже описание.
NT (советское обозначение): используется согласно российскому стандарту DIN 2080.
Область применения:
SK и BT: предназначены для использования на станках с ЧПУ, поддерживающих автоматическую замену инструмента.
NT: устанавливается на универсальном оборудовании, таком как старые модели советских фрезерных или расточных станков, где автоматическая смена инструмента отсутствует.
Технические ограничения:
Из-за большой массы конструкции максимальная частота вращения ограничивается примерно 25 000 об/мин.
Параметры:
- Длины и диаметры определены международными стандартами.
- Углы наклона конуса соответствуют требованиям стандарта.
Использование:
Широко применяется в современной промышленности, особенно в станках с числовым программным управлением (ЧПУ).
Преимущества:
- Высокая точность и надежность.
- Подходят для автоматизированных систем.
Недостатки:
- Более дорогие по сравнению с конусом Морзе.
- Требуют специальных приспособлений для установки и съема.
3. Японский стандарт BT (Big-Tail Stock)
Японский стандарт BT - также известный как Big Plus Tailstock. Стандарт популярен среди производителей Японии и Кореи, применяемых в промышленных масштабахСистема японского конуса, предназначенного для мощных станков и сложных производств.
Параметры:
- Часто встречается в трех вариантах: BT30, BT40 и BT50.
- Система включает механизм автоматического зажима и освобождения.
Использование:
Распространен в Японии и Корее, находит широкое применение в международной индустрии.
Преимущества:
- Автоматизация процессов замены инструмента.
- Высокая степень устойчивости к ударным нагрузкам.
Недостатки:
- Большая стоимость по сравнению с некоторыми другими стандартами.
4. Конус HSK (Hollow Shank Tooling)
Разработка немецкого стандарта HSK (Hohl-Schnell-Kupplung) предназначена для высокоскоростной обработки материалов.Отличительной особенностью является полая конструкция и низкая масса.
Высококачественное соединение, разработанное специально для высокоскоростной обработки.
Представляет собой полую конструкцию с высоким уровнем стабильности и надежности.
Параметры:
- Полая форма уменьшает массу и увеличивает жесткость системы.
- Распространены размеры HSK A, B, C, D, E и F.
Использование:
Предназначен для высокоточных процессов, работающих на больших оборотах.
Преимущества:
- Улучшенные динамические свойства.
- Компактность и легкость.
Недостатки:
- Большие начальные затраты на оборудование.
- Ограниченность совместимости с существующими системами.
Итог:
Каждый тип инструментального конуса имеет свои уникальные характеристики и области применения. При выборе необходимо учитывать спецификации станка, условия эксплуатации и планируемые операции. Правильно подобранный инструментальный конус способен значительно повысить производительность и качество обработки.
