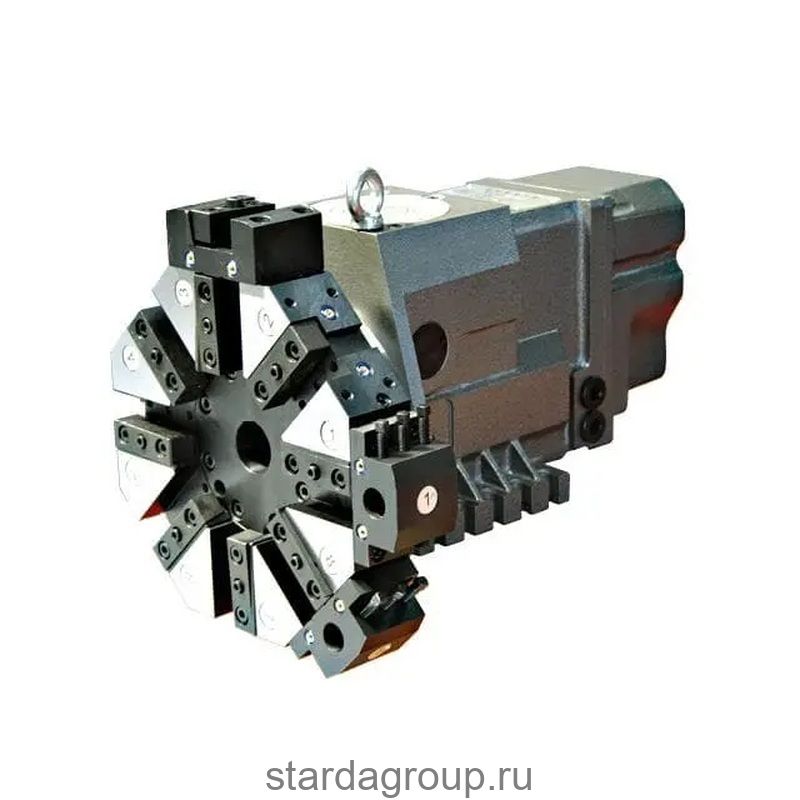

Головка револьверная 8-ми позиционная AK30100X8J YTUM
Цены, наличие и сроки поставки уточняйте у менеджеров компании ООО "РДА Групп".
Самовывоз в день оплаты. Бесплатная доставка до терминала транспортной компании.
Купить револьверные головки и инструментальные диски YTUM из наличия на складе Вашего города.
Приобретайте качественную станочную оснастку по лучшей цене у надежного поставщика со всеми необходимыми подтверждающими документами!
Револьверная головка серии AK - это электромеханическое устройство, предназначенное для установки и быстрой смены режущего инструмента на металлорежущих станках с числовым программным управлением (ЧПУ). Наиболее распространённые модели этой серии - AK30 и AK3080. Эти головки являются современными аналогами советских резцедержателей УГ9321, УГ9326 и УГ8.
Основные особенности револьверных головок AK
- Назначение: Применяются в качестве узла токарных станков с ЧПУ. Револьверная головка представляет собой поворотный диск (барабан), в гнёздах которого закрепляется несколько инструментов. Это позволяет автоматизировать процесс обработки, так как станок может по программе подводить к детали нужный инструмент без остановки работы.
- Конструкция: Головки выпускаются с высотой оси 63, 80 и 100 мм. Для замены устаревших гомельских моделей (например, УГ9326) часто используется 8-позиционная модель AK3080. В конструкции применяется циклоидный мотор-редуктор, что обеспечивает высокую надёжность, способность выдерживать большие нагрузки и быструю смену инструмента с точной фиксацией диска. Позиционирование инструмента контролируется абсолютным датчиком, а конструкцией предусмотрена возможность подачи охлаждающей жидкости непосредственно к режущему инструменту.
- Применение: Устанавливаются на популярные отечественные токарные станки с ЧПУ, такие как 16А20Ф3, 16К20Ф3 и их аналоги.
В более широком смысле, револьверная головка - это узел не только металлорежущих станков, но и других технических устройств (микроскопов, киносъёмочных аппаратов), где требуется быстрая смена рабочих органов или оптических систем, закреплённых параллельно или перпендикулярно оси вращения.
Цены, наличие и сроки поставки уточняйте у менеджеров компании ООО "РДА Групп".
Самовывоз в день оплаты. Бесплатная доставка до терминала транспортной компании.
Купить револьверные головки и инструментальные диски YTUM из наличия на складе Вашего города.
Приобретайте качественную станочную оснастку по лучшей цене у надежного поставщика со всеми необходимыми подтверждающими документами!
Поделиться:

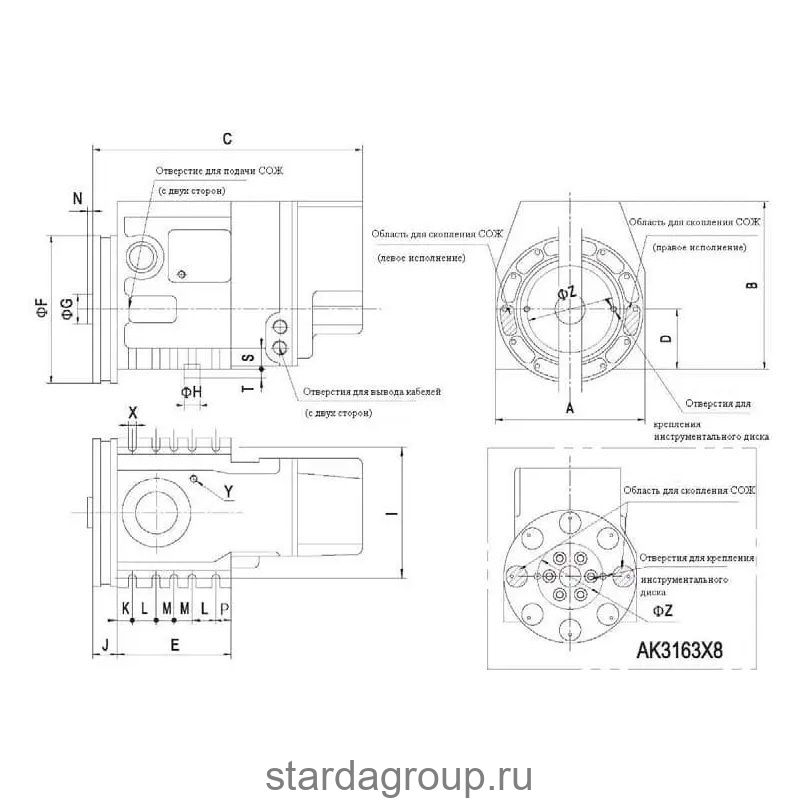

B:
40
C:
9
D:
13
E:
24.5
F:
145
G:
381
H1:
259
I:
225
J:
250
K:
20
L:
110
M:
200
Max упруг. деформ. в верт. плоск.(F):
0.050
Max упруг. деформ. в гориз. плоск.(F1):
0.050
N:
160
O:
70
P:
11
Q:
8-M8
R:
199
S:
150
T смены и зажима инс.(сосед.гнезда), сек:
фев.85
a:
80
h:
100
Высота оси, мм:
100
Количество инструментов:
8
Макс. усилие зажима, Н:
25000
Масса:
115
Мощность двигателя, кВа:
3 Нм
Остат. деформ. в верт. плоск.(F):
0.015
Остат. деформ. в гориз. плоск.(F1):
0.015
Паралл-ть державки инстр. к осн. револ.:
0.100
Повторяемость, мм:
0.005
