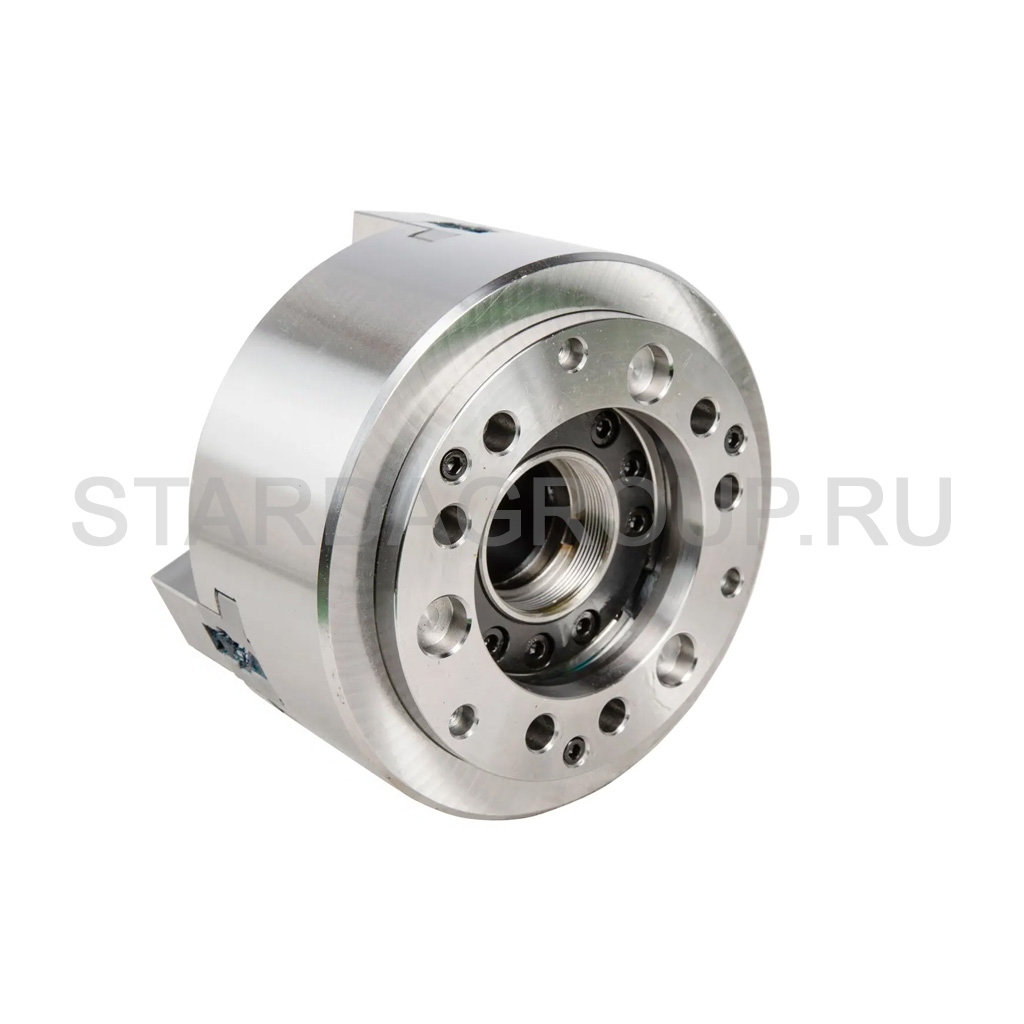

Патрон токарный механизированный N-205/A4 (M40x1,5) (FORCECHUCK) со сквозным отверстием 36 мм.
Патрон является аналогом: 2405-160, N-205 STARDA, B-205, HS-05, N-205, 3H-06, OP-205, CAH-05, KT05-3 и других патронов
3-х кулачковый гидравлический патрон с проходным отверстием K2405-160 FORCECHUCK имеет диаметр корпуса 165 мм, изготовлен из стали с используемой при изготовлении технологией процедуры закалки и шлифовки.
Патроны поставляются с готовой резьбой на тяговой гайке M40x1,5.
Диаметр патрона: 165 мм
Диаметр сквозного (проходного) отверстия: 36 мм
Максимальная скорость: 2000 об/мин
Диапазон зажима: 40-450 мм
Ход кулачков (на диаметр): 10,6 мм
Максимальное усилие зажима: 179 кН
Зубчаиое соединение кулачка: 1,5 мм×60°
Совместимый гидроцилиндр: P2511
Совместимые сырые кулачки: SJ-15(18) паз 22 мм
Совместимые каленные кулачки: HJ-15(18) паз 22 мм
Патрон состоит из: корпуса патрона, клинового плунжера, мастер кулачка, комплекта сырых кулачков SJ-06 FORCECHUCK, Т-гаек, крышки, тяговой втулки, плунжера, ручного ключа, заглушки для крышки.
Установка происходит на передний конец шпинделя через переходной фланец, который поставляется отдельно. Также к поставке идут кулачки сырые SJ-06 FORCECHUCK , винты для крепления и техническая документация.
Механизированный патрон ставится на металлообрабатывающие станки при наличии гидравлической станции и тяговой трубы.
Обеспечивает точную и жёсткую фиксацию заготовки.
Преимущество механизированных патронов FORCECHUCK в сравнении с ручным, является быстрый зажим и разжим заготовки, смена кулачков. Сквозное отверстие в шпинделя позволяет вести работу с прутком диаметром до 36 мм и наладить работу в автоматическом режиме.

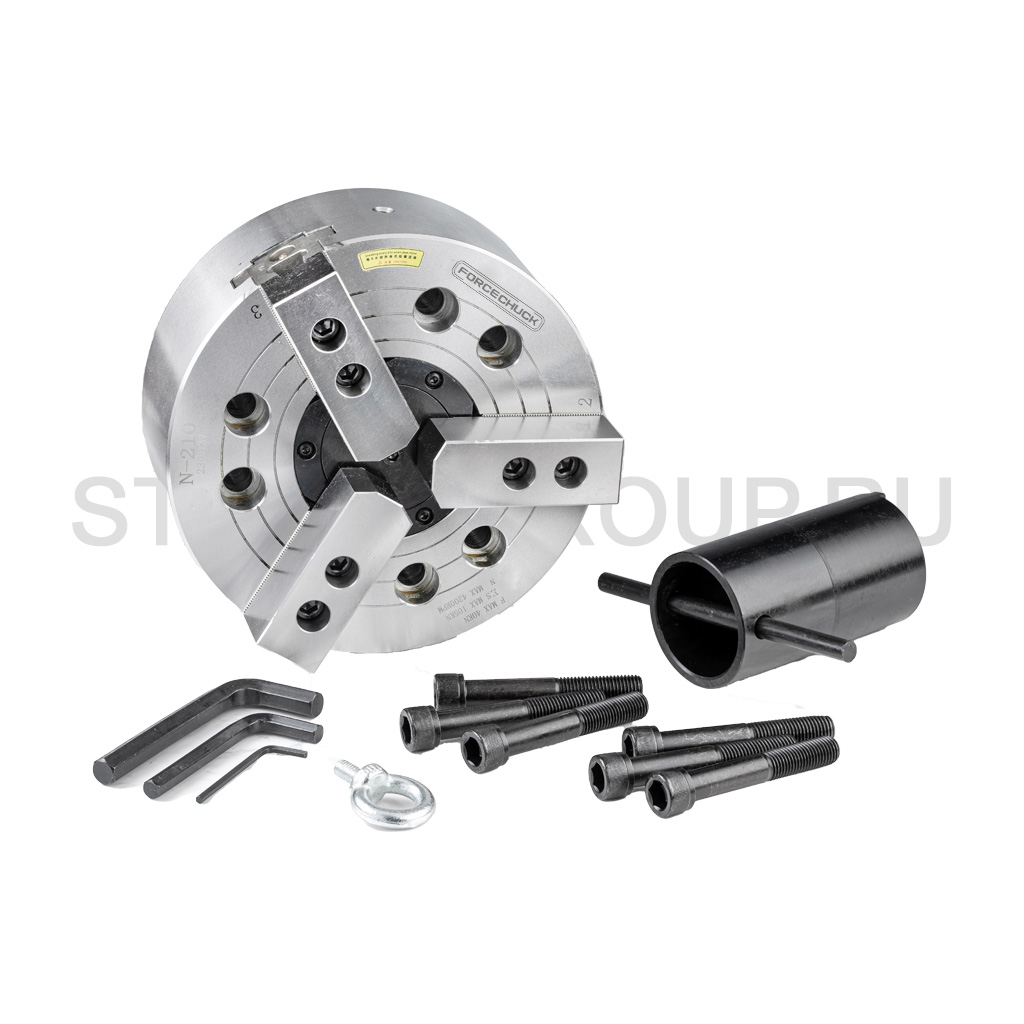

Комплект поставки: Патрон, кулачки сырые SJ-06 FORCECHUCK (установлены на патроне), крепления, техническая документация.
Купить гидравлический патрон K2405-160 FORCECHUCK из наличия на складе Вашего города.
На складе компании ООО "РДА Групп" имеются механизированные патроны от 6 до 15 дюймов. Аксессуары (фланцы ), дополнительные кулачки (HJ, SJ высокие) и прочая станочная оснастка.
Патрон является аналогом: 2405-160, N-205 STARDA, B-205, HS-05, N-205, 3H-06, OP-205, CAH-05, KT05-3 и других патронов
3-х кулачковый гидравлический патрон с проходным отверстием K2405-160 FORCECHUCK имеет диаметр корпуса 165 мм, изготовлен из стали с используемой при изготовлении технологией процедуры закалки и шлифовки.
Патроны поставляются с готовой резьбой на тяговой гайке M40x1,5.
Диаметр патрона: 165 мм
Диаметр сквозного (проходного) отверстия: 36 мм
Максимальная скорость: 2000 об/мин
Диапазон зажима: 40-450 мм
Ход кулачков (на диаметр): 10,6 мм
Максимальное усилие зажима: 179 кН
Зубчаиое соединение кулачка: 1,5 мм×60°
Совместимый гидроцилиндр: P2511
Совместимые сырые кулачки: SJ-15(18) паз 22 мм
Совместимые каленные кулачки: HJ-15(18) паз 22 мм
Патрон состоит из: корпуса патрона, клинового плунжера, мастер кулачка, комплекта сырых кулачков SJ-06 FORCECHUCK, Т-гаек, крышки, тяговой втулки, плунжера, ручного ключа, заглушки для крышки.
Установка происходит на передний конец шпинделя через переходной фланец, который поставляется отдельно. Также к поставке идут кулачки сырые SJ-06 FORCECHUCK , винты для крепления и техническая документация.
Механизированный патрон ставится на металлообрабатывающие станки при наличии гидравлической станции и тяговой трубы.
Обеспечивает точную и жёсткую фиксацию заготовки.
Преимущество механизированных патронов FORCECHUCK в сравнении с ручным, является быстрый зажим и разжим заготовки, смена кулачков. Сквозное отверстие в шпинделя позволяет вести работу с прутком диаметром до 36 мм и наладить работу в автоматическом режиме.
Комплект поставки: Патрон, кулачки сырые SJ-06 FORCECHUCK (установлены на патроне), крепления, техническая документация.
Купить гидравлический патрон K2405-160 FORCECHUCK из наличия на складе Вашего города.
На складе компании ООО "РДА Групп" имеются механизированные патроны от 6 до 15 дюймов. Аксессуары (фланцы ), дополнительные кулачки (HJ, SJ высокие) и прочая станочная оснастка.
Поделиться:
B:
81
C:
140
E:
5
F:
45
Gmax.:
11
Gmin.:
-1
I:
0.06
a:
168
Допустимая тяга масляного гидроцилиндра:
21.5(2200)
Количество кулачков в патроне:
3
Максимальная скорость мин-об/мин):
6000
Максимальное усилие патрона (кгс):
56.8(5800)
Применимый вращающийся цилиндр:
KH646YT
Самое большое рабочее давление:
1.9(19)
Ход клина,мм:
12
Ход патрона (диаметр),мм:
5,5
