Токарный патрон 3-х кулачковый самоцентрирующийся гидравлический K2405-250 FORCECHUCK 254 мм (10") 1,5mm x 60° с отверстием 75мм.
Патрон токарный механизированный K2405-250 (M85x2) (FORCECHUCK) со сквозным отверстием 75 мм.
Патрон является аналогом: N-210 STARDA, B-210, HS-10, N-210, 3H-10, OP-10, CAH-10, KT10-3 и других патронов
3-х кулачковый гидравлический патрон с проходным отверстием K2405-250 FORCECHUCK имеет диаметр корпуса 254 мм, изготовлен из стали с используемой при изготовлении технологией процедуры закалки и шлифовки. Патроны поставляются с готовой резьбой на тяговой гайке M85x2.
Диаметр патрона:254 мм
Диаметр сквозного (проходного) отверстия: 52 мм
Тип крепления на станок: Через переходной фланец
Максимальная скорость: 6 000 об/мин
Диапазон зажима: 31-254 мм
Ход кулачков (на диаметр): 8,8 мм
Максимальное усилие зажима: 110,7 кН
Зубчатое соединение кулачка: 1,5×60°
Совместимый гидроцилиндр: KH1075YT
Совместимые сырые кулачки: SJ-10
Совместимые каленные кулачки: HJ-10
Патрон состоит из: корпуса патрона, клинового плунжера, мастер кулачка, комплекта сырых кулачков SJ-10 FORCECHUCK, Т-гаек, крышки, тяговой втулки, плунжера, ручного ключа, заглушки для крышки.
Установка происходит на передний конец шпинделя через переходной фланец, который поставляется отдельно. Также к поставке идут кулачки сырые SJ-10 FORCECHUCK , винты для крепления и техническая документация.
Механизированный патрон ставится на металлообрабатывающие станки при наличии гидравлической станции и тяговой трубы.Обеспечивает точную и жёсткую фиксацию заготовки.
Преимущество механизированных патронов FORCECHUCK в сравнении с ручным, является быстрый зажим и разжим заготовки, смена кулачков. Сквозное отверстие в шпинделя позволяет вести работу с прутком диаметром до 75 мм и наладить работу в автоматическом режиме.

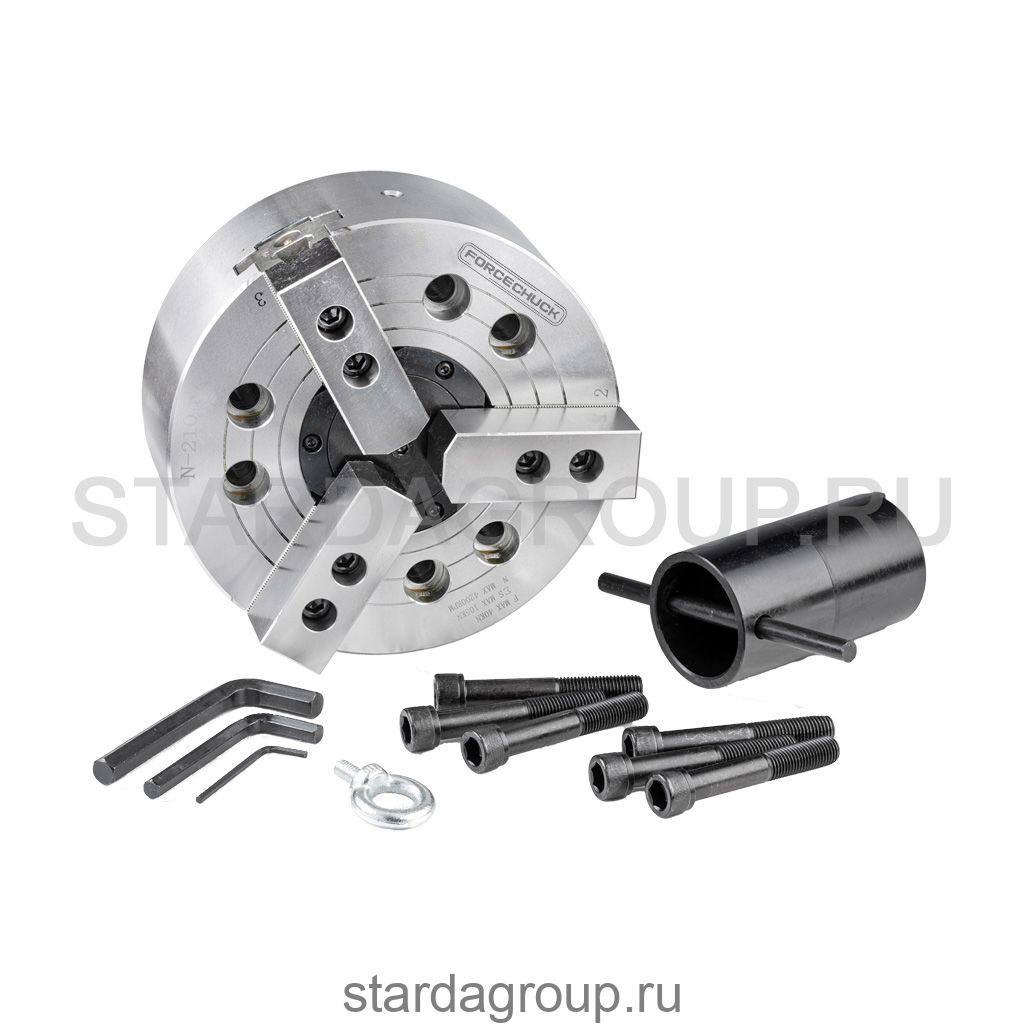

Комплект поставки: Патрон, кулачки сырые SJ-10 FORCECHUCK (установлены на патроне),крепления, техническая документация.
Купить механизированные токарные патроны FORCECHUCK из наличия на складе Вашего города.
На складе компании ООО "РДА Групп" имеются механизированные патроны от 5 до 21 дюймов.
Аксессуары: фланцы FL-A, дополнительные кулачки (HJ, SJ высокие, длинные) и прочая станочная оснастка.
Патрон токарный механизированный K2405-250 (M85x2) (FORCECHUCK) со сквозным отверстием 75 мм.
Патрон является аналогом: N-210 STARDA, B-210, HS-10, N-210, 3H-10, OP-10, CAH-10, KT10-3 и других патронов
3-х кулачковый гидравлический патрон с проходным отверстием K2405-250 FORCECHUCK имеет диаметр корпуса 254 мм, изготовлен из стали с используемой при изготовлении технологией процедуры закалки и шлифовки. Патроны поставляются с готовой резьбой на тяговой гайке M85x2.
Диаметр патрона:254 мм
Диаметр сквозного (проходного) отверстия: 52 мм
Тип крепления на станок: Через переходной фланец
Максимальная скорость: 6 000 об/мин
Диапазон зажима: 31-254 мм
Ход кулачков (на диаметр): 8,8 мм
Максимальное усилие зажима: 110,7 кН
Зубчатое соединение кулачка: 1,5×60°
Совместимый гидроцилиндр: KH1075YT
Совместимые сырые кулачки: SJ-10
Совместимые каленные кулачки: HJ-10
Патрон состоит из: корпуса патрона, клинового плунжера, мастер кулачка, комплекта сырых кулачков SJ-10 FORCECHUCK, Т-гаек, крышки, тяговой втулки, плунжера, ручного ключа, заглушки для крышки.
Установка происходит на передний конец шпинделя через переходной фланец, который поставляется отдельно. Также к поставке идут кулачки сырые SJ-10 FORCECHUCK , винты для крепления и техническая документация.
Механизированный патрон ставится на металлообрабатывающие станки при наличии гидравлической станции и тяговой трубы.Обеспечивает точную и жёсткую фиксацию заготовки.
Преимущество механизированных патронов FORCECHUCK в сравнении с ручным, является быстрый зажим и разжим заготовки, смена кулачков. Сквозное отверстие в шпинделя позволяет вести работу с прутком диаметром до 75 мм и наладить работу в автоматическом режиме.
Комплект поставки: Патрон, кулачки сырые SJ-10 FORCECHUCK (установлены на патроне),крепления, техническая документация.
Купить механизированные токарные патроны FORCECHUCK из наличия на складе Вашего города.
На складе компании ООО "РДА Групп" имеются механизированные патроны от 5 до 21 дюймов.
Аксессуары: фланцы FL-A, дополнительные кулачки (HJ, SJ высокие, длинные) и прочая станочная оснастка.
Поделиться:

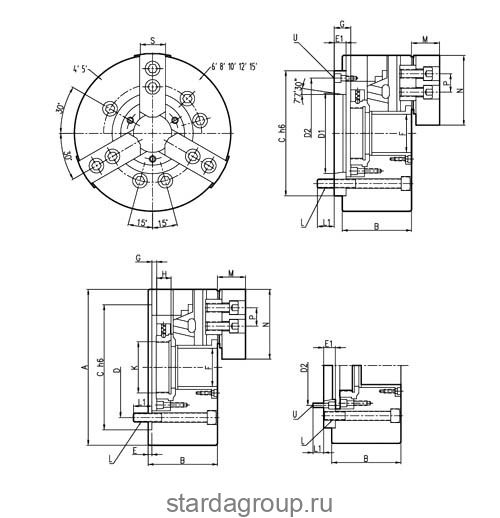

B:
100
C:
220
E:
5
F:
75
Gmax.:
8,5
Gmin.:
-10.5
I:
0.31
Kmax.:
M85х2
L:
6-M16
L1:
22 18
M:
43
N:
110
P:
30
S:
40
a:
254
Диаметр патрона, мм:
250
Допустимая тяга масляного гидроцилиндра:
42.6(4380)
Количество кулачков в патроне:
3
Максимальная скорость мин-об/мин):
4200
Максимальное усилие зажима, кН (кгс):
110.7(11300)
Самое большое рабочее давление:
1.8(18)
Сквозное отверстие:
Да
Соотвествующий гидравлический цилиндр:
KH1075YT
Тип:
Устанавливается на шпиндель станка через переходной фланец
Ход клина,мм:
19
Ход патрона (диаметр),мм:
8,8
