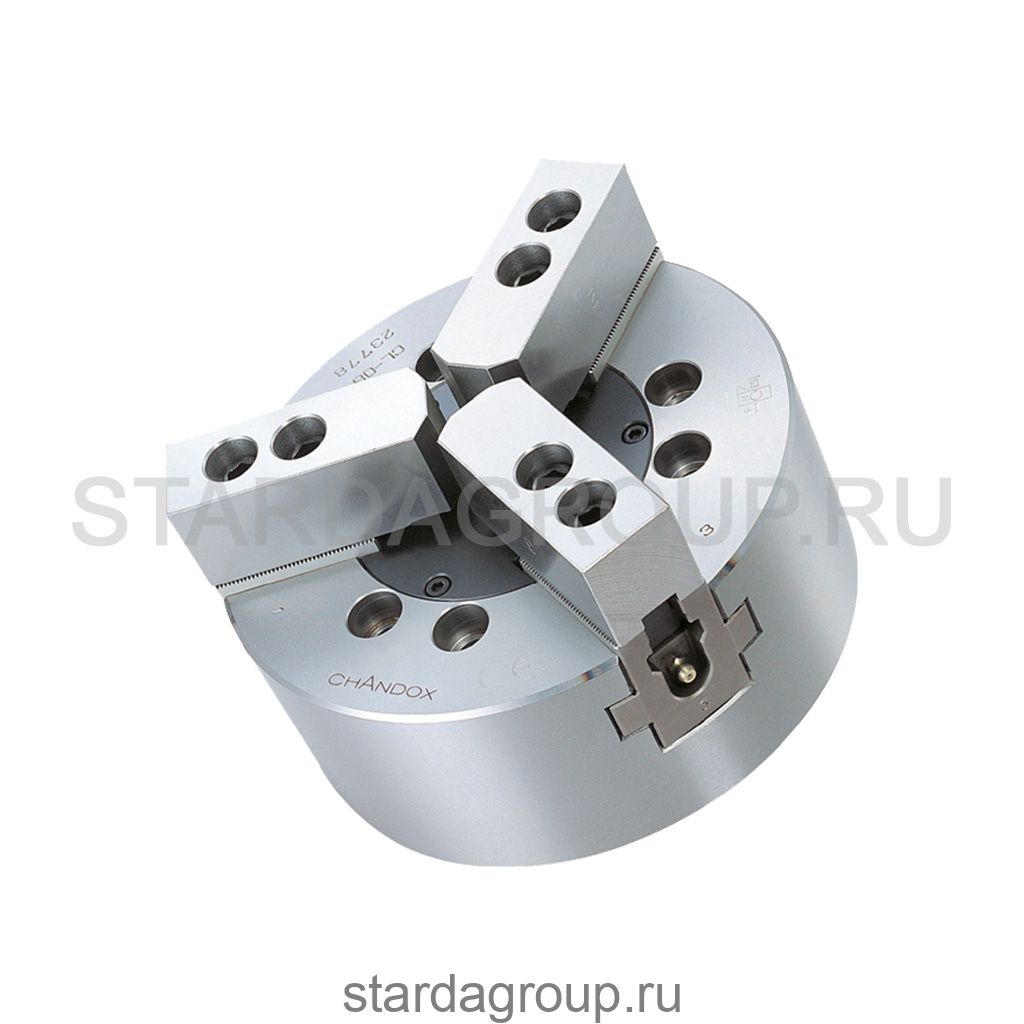

Механизированный токарный патрон OP-221A11 CHANDOX

Механизированный гидравлический токарный патрон OP-221A11 CHANDOX со сквозным отверстием 180 мм и с готовой резьбой на тяговой гайке М195х2.
Патрон является аналогом: B-221, HS-21, N-221, 3H-21, CAH-21, и других патронов
3-х кулачковый гидравлический патрон с проходным отверстием OP-221A11 CHANDOX имеет диаметр корпуса 530 мм (21 дюйм), изготовлен из стали с используемой при изготовлении технологией процедуры закалки и шлифовки.
Патроны поставляются с фланцем на посадку по DIN 55026 A2-11 и с готовой резьбой на тяговой гайке M195x2.
При необходимости фланец можно демонитровать и усатновить другой, например на посадку A2-15.

Диаметр патрона: 530 мм
Диаметр сквозного (проходного) отверстия: 180 мм
Максимальная скорость: 1700 об/мин
Диапазон зажима: 115-530 мм
Ход кулачков (на диаметр): 10,6 мм
Максимальное усилие зажима: 233 кН
Зубчаиое соединение кулачка: 3,0 мм×60°
Совместимый гидроцилиндр: P3420
Совместимые сырые кулачки: SJ-21
Совместимые каленные кулачки: HJ-21

Патрон состоит из: корпуса патрона, клинового плунжера, мастер кулачка, комплекта сырых кулачков SJ-21, Т-гаек, крышки, тяговой втулки, плунжера, ручного ключа, заглушки для крышки.
Установка происходит на передний конец шпинделя через переходной фланец, который поставляется отдельно. Также к поставке идут кулачки сырые SJ-21, винты для крепления и техническая документация.
Механизированный патрон ставится на металлообрабатывающие станки при наличии гидравлической станции и тяговой трубы.
Обеспечивает точную и жёсткую фиксацию заготовки.
Преимущество механизированных патронов в сравнении с ручным, является быстрый зажим и разжим заготовки, смена кулачков. Сквозное отверстие в шпинделя позволяет вести работу с прутком диаметром до 180 мм и наладить работу в автоматическом режиме.
Комплект поставки: Патрон, кулачки сырые SJ-21 (установлены на патроне), крепления, техническая документация.
Купить гидравлический патрон CHANDOX из наличия на складе Вашего города.
На складе компании ООО "РДА Групп" имеются механизированные патроны от 6 до 15 дюймов. Аксессуары (фланцы FL), дополнительные кулачки (HJ, SJ высокие) и прочая станочная оснастка.
