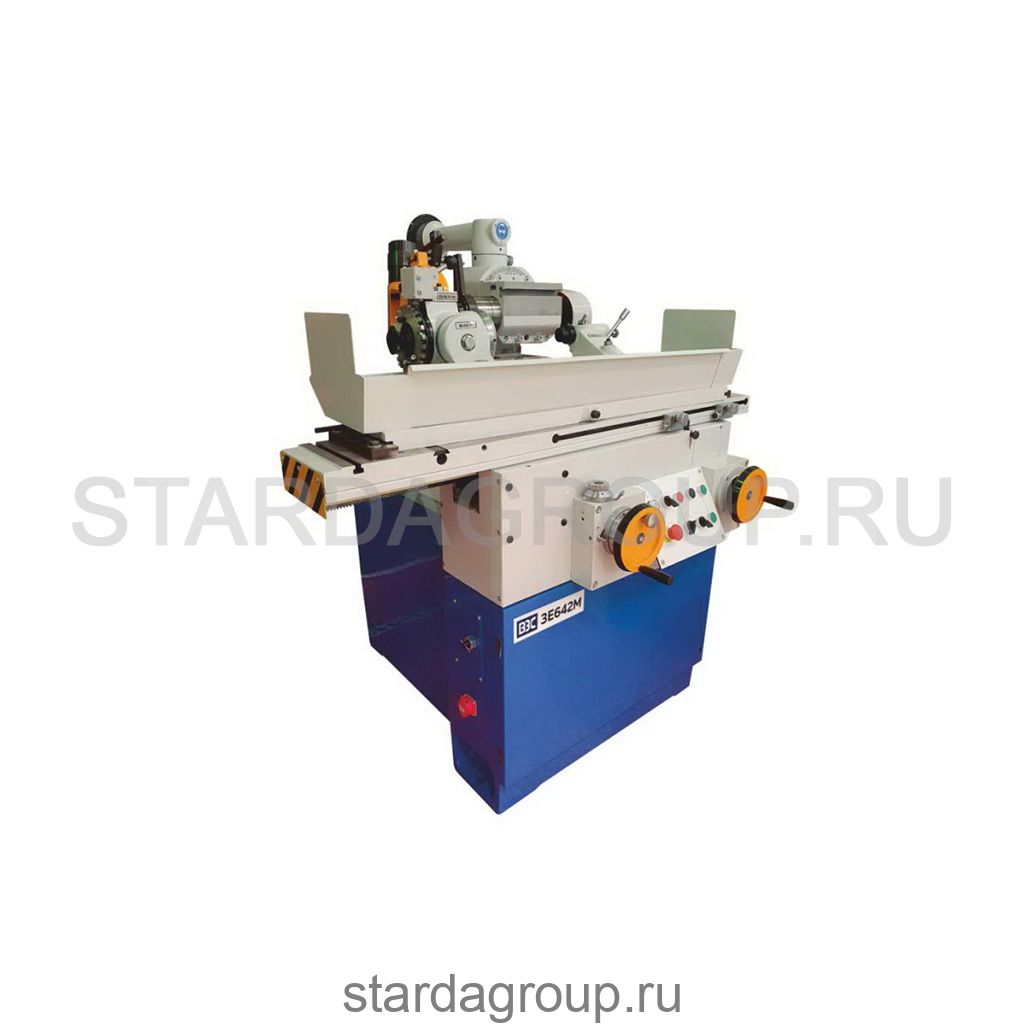

Станок универсально-заточной ЗЕ642, ЗЕ642М

Универсально-заточной станок ЗЕ642, ЗЕ642М

Назначение
Универсально-заточной станок предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твердого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами, с использованием приспособлений, поставляемых за отдельную плату.
Станок ЗЕ642М оснащён частотно-регулируемым приводом шлифовального круга для бесступенчатого (плавного) регулирования частоты вращения. За отдельную плату станок укомплектовывается системой подачи охлаждающей жидкости В3-318Е.60.000 и узлом ограждение 3Е642Е.94А.000.

Технические характеристики

Технические характеристики:	ЗЕ642	ЗЕ642М
Наибольший диаметр изделия, устанавливаемого в центровых бабках (с использованием приспособлений), мм	250(330)	250(330)
Наибольшая длина изделия, устанавливаемого в центровых бабках (с использованием приспособлений), мм	630(1230)	630(1230)
Наибольшая длина обрабатываемой поверхности, мм	450	450
Наибольшие диаметры устанавливаемого шлифовального круга
типа 1 по ИСО 525-86 (ГОСТ 2424-83)/ остальных типов, мм	200/150	200/150
Наибольшее продольное перемещение стола, мм	450	450
Наибольший угол поворота стола в горизонтальной плоскости в среднем положении, град.
по часовой стрелке	45	45
против часовой стрелки	45	45
Наибольший угол поворота стола в горизонтальной плоскости по шкале точного поворота, град.
по часовой стрелке	8	8
против часовой стрелки	8	8
Наибольшее вертикальное перемещение шлифовальной головки, мм	250	250
Наибольшее поперечное перемещение шлифовальной головки, мм	230	230
Наибольшее смещение оси шлифовального круга в горизонтальной плоскости за счет эксцентрической плиты, мм	110	110
Наибольший угол поворота шлифовальной головки в горизонтальной плоскости, град.	360	360
Наибольший угол поворота шлифовальной головки в вертикальной плоскости, град.
по часовой стрелке	40	40
против часовой стрелки	20	20
Пределы частоты вращения шлифовального шпинделя, мин 1
ступенчатое регулирование	2200; 3200; 4400; 6400	-
бесступенчатое регулирование (частотный привод)*	-	2200...6400
Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин	390	390
Мощность привода главного движения, кВт	1,1/1,5	1,1/1,5
Суммарная мощность установленных на станке электродвигателей, кВт	1,68	1,68
Габаритные размеры станка (без приставного оборудования)(ДхШхВ), мм
длина	1745	1745
ширина	1940	1940
высота	1550	1550
Масса станка вместе с отдельно расположенными агрегатами и электрооборудованием, кг	1190	1190
Шлифование торцом абразивного круга, мкмRa	Ra ≤ 0.32	Ra ≤ 0.32
Шлифование торцом алмазного круга, мкмRа	Ra ≤ 0.16	Ra ≤ 0.16
Класс точности станка по ГОСТ 8-82	П	П
