Расточные модульные системы PSC D’ANDREA

Расточная система PSC D’ANDREA - это модульная система высокоточных расточных головок и держателей, предназначенная для обработки отверстий диаметром от 2,5 до 2800 мм. Система PSC (Precision System Coupling) обеспечивает высокую точность, повторяемость и универсальность при выполнении операций растачивания, фрезерования и сверления на станках с ЧПУ и универсальных станках.

Основные особенности расточной системы PSC D’ANDREA


Характеристика	Описание
Тип системы	Модульная, высокоточная, с цилиндрическим коническим соединением (запатентовано)
Диапазон расточки	От 2,5 до 2800 мм (в зависимости от типа головки)
Точность	Класс IT6, радиальная коррекция до 1 микрона, встроенные нониусы и цифровые дисплеи
Материалы	Высокопрочная сталь, твёрдый сплав, антикоррозионное покрытие
Совместимость	ISO 26623-1, MAS 403 BT, DIN 69871, HSK, ANSI/CAT и др.
Преимущества	Максимальная жёсткость, соосность, простота настройки, широкий ассортимент аксессуаров

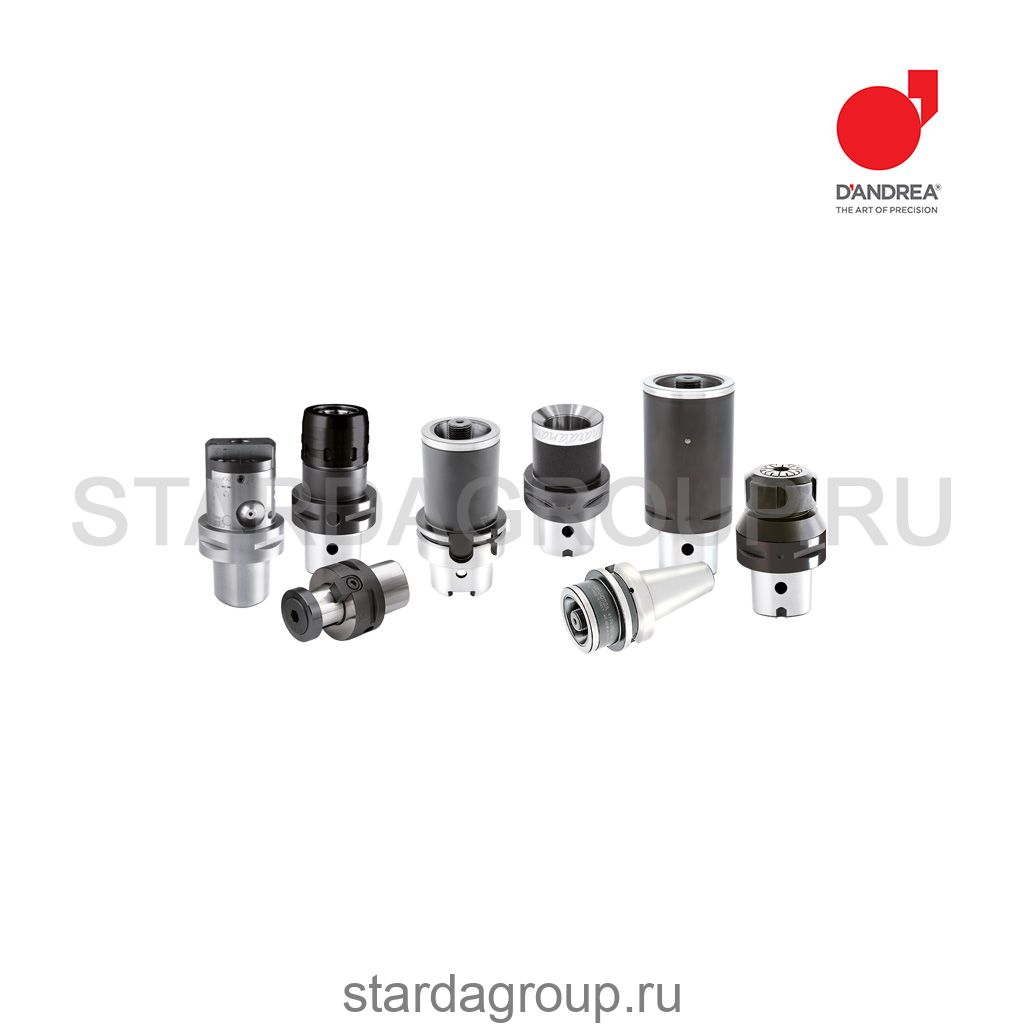

Основные компоненты системы PSC


• Микрометрические расточные головки Testarossa TRM с муфтой PSC для высокоточной обработки с допуском IT6. Чувствительность регулировки в 1 микрон по радиусу хорошо видна на нониусной шкале и может быть выполнена непосредственно на станке. Доступны три типоразмера - TRM 50, 63 и 80 - для обработки отверстий диаметром от 2,5 до 220 мм..
• Оправки, патроны цанговые  PSC D’ANDREA изготовлены из углеродистой, закаленной и шлифованной стали в соответствии со стандартами DIN 69871, MAS 403 BT, DIN 2080, ANSI-CAT, DIN 69893, ISO 26623-1. Балансировка при 8000 об/мин.
• Головки TR-ELETTRA PSC: цифровые микрометрические головки с влагозащитой и антикоррозионным покрытием.
• Адаптеры, патроны ER, FORCE, PF D’ANDREA - это элементы модульной системы оснастки, предназначенные для решения широкого спектра задач в металлообработке: от фрезерования и сверления до расточки и балансировки. Они обеспечивают высокую точность, надёжность и универсальность при работе на современных станках с ЧПУ и универсальных станках.
• Держатели и переходники PR, RD для соединения с различными стандартами станков PSC – MHD- Набор удлинителей PR и переходников RD четырех типоразмеров PSC - PSC 40, 50, 63 и 80 - различной длины, позволяющий достичь нужной глубины обработки. Адаптер PSC -MHD’ обеспечивает интеграцию системы PSC с расточной линией программы MHD’.
• Аксессуары: кассеты, резцы, пластины, удлинители, балансировочные кольца.

Примеры моделей и диапазонов расточки


Обозначение	Диапазон расточки (Ø)	Описание
PSC40 - TRM50	2,5 - 108 мм	Головка для средних диаметров
PSC50 - TRM50	2,5 - 125 мм	Универсальная головка
PSC63 -TRM50	2,5 - 160 мм	Для больших диаметров
TR-ELETTRA 50 PSC 50	2,5 - 110 мм	Цифровая микрометрическая головка


Преимущества использования

• Высокая точность и чистота поверхности (класс IT6).
• Возможность быстрой переналадки и смены инструмента.
• Снижение вибраций и повышение срока службы инструмента.
• Универсальность для различных операций: растачивание, фрезерование, сверление, нарезание резьбы.

Применение

Система PSC D’ANDREA применяется в автомобилестроении, аэрокосмической отрасли, энергетическом машиностроении, производстве пресс-форм и других сферах, где требуется обработка отверстий с высокой точностью и качеством поверхности
