Пятиосевые самоцентрирующийся регулируемые тиски ASC HOMGE

5-ти осевые самоцентрирующийся тиски HOMGE серии ASC-S
ASC-77x102S, ASC-77x130S, ASC-77x170S, ASC-77x210S, ASC-127x160S, ASC-127x210S, ASC-127x260S, ASC-127x310S,  ASC-127x360S.
5-ти осевые самоцентрирующийся тиски HOMGE серии ASC-M
ASC-77x102M, ASC-77x130M, ASC-77x170M, ASC-127x130M, ASC-127x160M, ASC-127x210M, ASC-127x260M, ASC-150x260M
5-ти осевые самоцентрирующийся тиски HOMGE серии ASC-K
ASC-130x310K, ASC-160x310K

Скачать каталог 5-ти осевых тисков и Нулевой Точки (Zero Point)

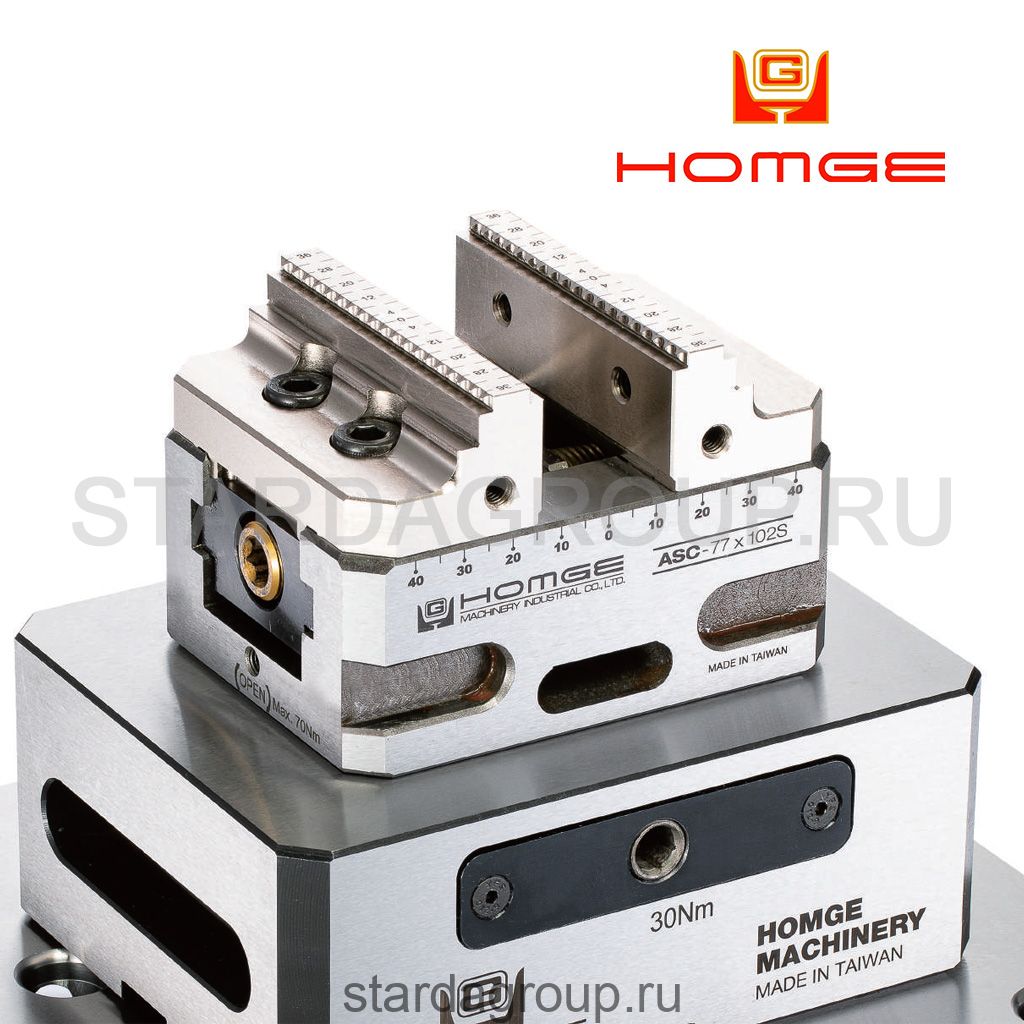

Пятиосевые самоцентрирующиеся регулируемые тиски ASC-S HOMGE - это высокоточная оснастка, предназначенная для использования на 3-х, 4-х и 5-ти осевых обрабатывающих центрах с ЧПУ. Они обеспечивают автоматическое центрирование заготовки при зажиме, что позволяет быстро и точно позиционировать детали для многогранной фрезерной обработки с минимальным количеством переустановок.

Основные характеристики и преимущества:

- Материал и прочность:
  - Станина выполнена из высококачественной стали (S50C), направляющие закалены до HRC50.
  - Съёмные губки из инструментальной стали (SCM440), закалены до HRC55.
  - Высокая жёсткость корпуса и точность удержания заготовки.

- Точность и надёжность:
  - Точность позиционирования: ±0,02 мм.
  - Максимальная сила зажима губок: до 1300 кг.
  - Губки имеют форму «ласточкин хвост» с углом 45°, что обеспечивает стандартизацию базы зажима.

- Функциональность:
  - Запатентованная система быстрой регулировки центра зажима.
  - Возможность переворота губок для увеличения диапазона захвата.
  - Подходит для точной фрезерной обработки на наклонно-поворотных и индексных столах, а также на вертикальных и горизонтальных обрабатывающих центрах.

- Применение:
  - Используются для обработки заготовок с минимальным припуском.
  - Подходят для серийного и мелкосерийного производства, а также для выполнения однотипных операций с деталями разного размера.

Дополнительные аксессуары:
- Опорные плиты нулевого базирования (главный блок) и штревели для вытягивания, что расширяет возможности применения тисков на различных станках.

Таблица основных параметров:

Параметры:

Материал станины - Сталь S50C
Материал губок - SCM440 (инструментальная сталь)
Твёрдость губок - HRC55
Точность позиционирования - ±0,02 мм
Макс. сила зажима - 1300 кг
Форма губок -  «Ласточкин хвост», угол 45°
Применение - 3–5 осевые станки с ЧПУ
Особенности - Самоцентрирующиеся, регулируемые

Тиски ASC-S HOMGE - это современное решение для предприятий, где требуется высокая точность, надёжность и универсальность при обработке сложных деталей на многокоординатных станках  .

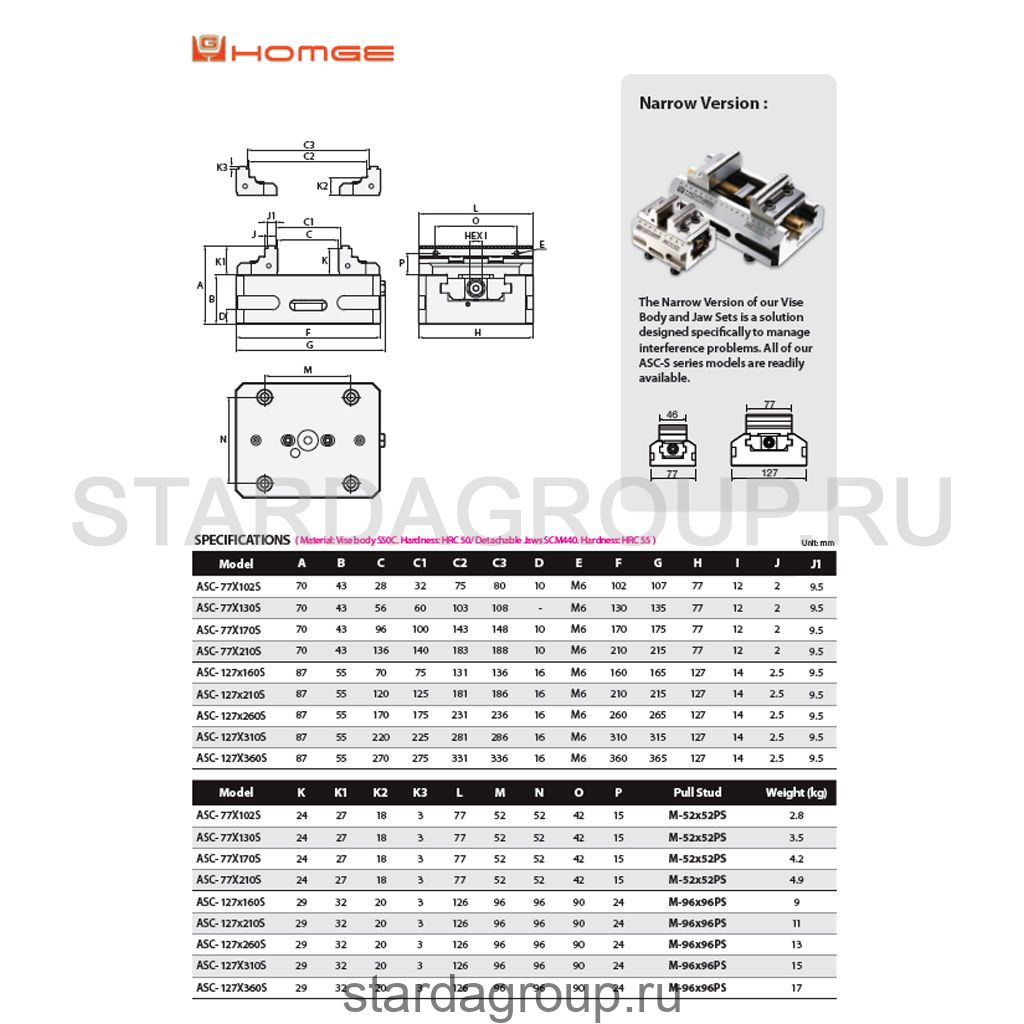

Если нужны технические чертежи, подробные размеры или информация по конкретным моделям (например, ASC-77x102S), уточните, пожалуйста.

Цены, наличие и сроки поставки уточняйте у менеджеров компании ООО "РДА Групп".
Самовывоз в день оплаты. Бесплатная доставка до терминала транспортной компании.
