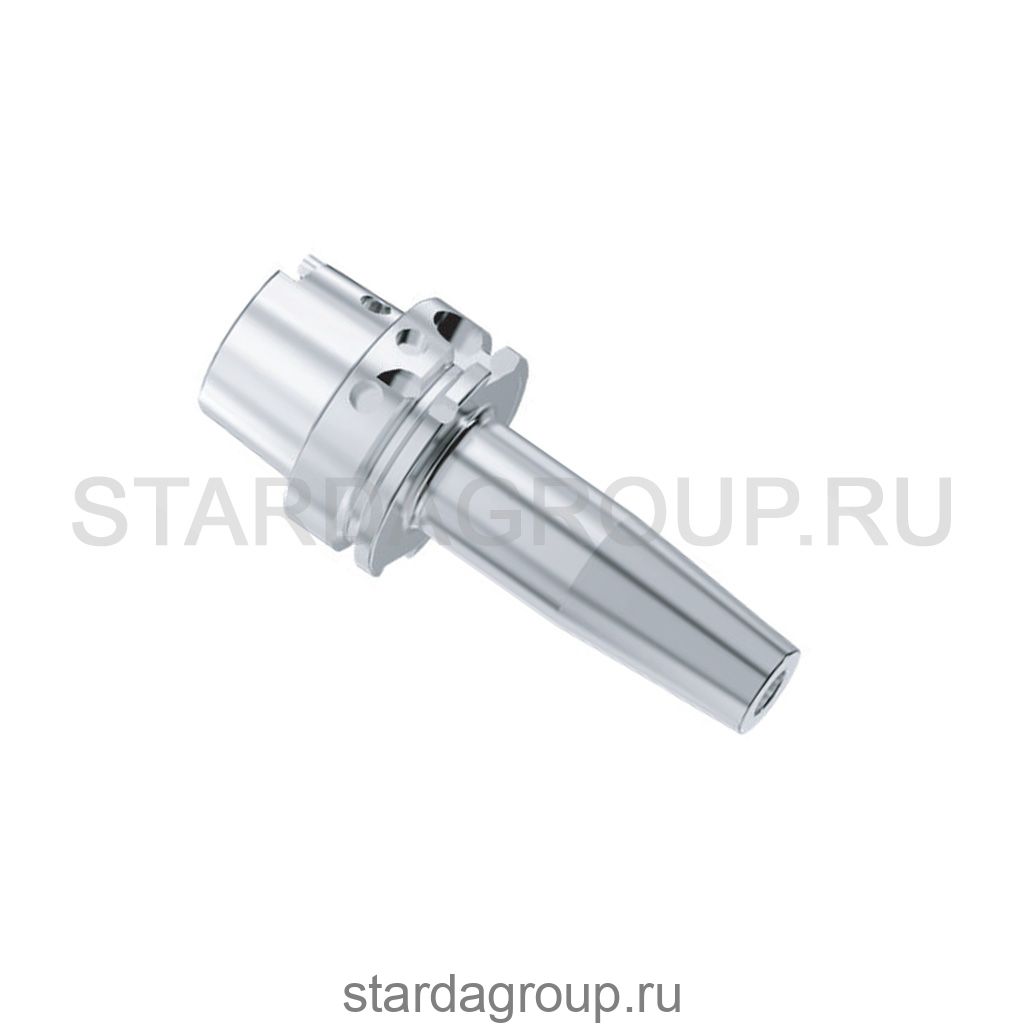

Патрон термозажимной HSK40A-SF03-60 STARDA

Патрон термозажимной HSK40A-SF03-60 STARDA с хвостовиком HSK-A.
Оправка фрезерная тормозажимная HSK40A-SF03-60 STARDA .
Оправка термоусадочная HSK40A-SF03-60 STARDA - это высокоточный держатель инструмента, предназначенный для крепления режущего инструмента (чаще всего - осевого инструмента с цилиндрическим хвостовиком, например, свёрл, фрез) в шпинделе высокоскоростных и высокоточных станков с ЧПУ.

Ключевая особенность этого типа патрона - термозажим, который обеспечивает максимальную силу фиксации и биение на уровне микронов.
Применяется для высокоточной обработки на станках с ЧПУ (числовым программным управлением).

Тип хвостовика: HSK-A/DIN 69893
Точность биения: 0,003 мм
Балансировка: G2.5 / 25000 об/мин
Термооправка с допуском h6
Диапазон зажима: 3 мм
Вылет от шпинделя: 60 мм

Принцип работы термозажима

В отличие от механических или гидравлических патронов, термозажимной патрон использует эффект теплового расширения.

1. Нагрев: специальный термоадаптер (индукционный нагреватель) быстро и равномерно нагревает корпус патрона.
2. Расширение: при нагреве металл корпуса расширяется, внутренний диаметр отверстия увеличивается, и инструмент (хвостовик) можно легко вставить.
3. Охлаждение: после установки инструмента патрон остывает. Металл сжимается до исходного состояния, создавая колоссальное радиальное давление на хвостовик инструмента.

Этот метод обеспечивает симметричный зажим по всей поверхности хвостовика, что исключает перекосы и гарантирует минимальное радиальное биение.

Ключевые преимущества HSK-SF STARDA

• Высочайшая точность: обеспечивает минимальное биение, что критически важно для чистовой обработки, обработки сложных материалов (алюминий, композиты) и работы на высоких оборотах.
• Максимальная жёсткость: плотная, симметричная посадка гарантирует передачу больших крутящих моментов без вибраций и «проскальзывания» инструмента.
• Высокая повторяемость: при каждой смене инструмента вы получаете идентичную точность установки.
• Жёсткая короткая конструкция: интерфейс HSK (Hohl-Schaft-Kegel — полый конус) обеспечивает более короткий и жёсткий путь передачи усилия от шпинделя к инструменту по сравнению с ISO-конусом.

Применение

Патроны HSK-SF STARDA применяются в следующих областях:

• высокоскоростная обработка (HSC);
• 5-осевая обработка сложных пресс-форм и штампов;
• аэрокосмическая промышленность;
• производство медицинского оборудования;
• чистовая обработка алюминия и цветных сплавов.

Для работы с термозажимными патронами обязательно требуется специализированное оборудование - индукционный нагреватель для инструмента.
