Патрон термозажимной HSK-SF STARDA

Патрон термозажимной HSK40A-SF STARDA с хвостовиком HSK-A.
Патрон термозажимной HSK50A-SF STARDA с хвостовиком HSK-A.
Оправка термоусадочная HSK-SF STARDA - это высокоточный держатель инструмента, предназначенный для крепления режущего инструмента (чаще всего - осевого инструмента с цилиндрическим хвостовиком, например, свёрл, фрез) в шпинделе высокоскоростных и высокоточных станков с ЧПУ.

Ключевая особенность этого типа патрона - термозажим, который обеспечивает максимальную силу фиксации и биение на уровне микронов.
Применяется для высокоточной обработки на станках с ЧПУ (числовым программным управлением).

Тип хвостовика: HSK-A/DIN 69893
Точность биения: 0,003 мм
Балансировка: G2.5 / 25000 об/мин
Термооправка с допуском h6
Диапазон зажима: 3-20 мм
Вылет от шпинделя: 60-100 мм

Оправка термозажимная
Тип HSK/DIN 69893 HSK-SF

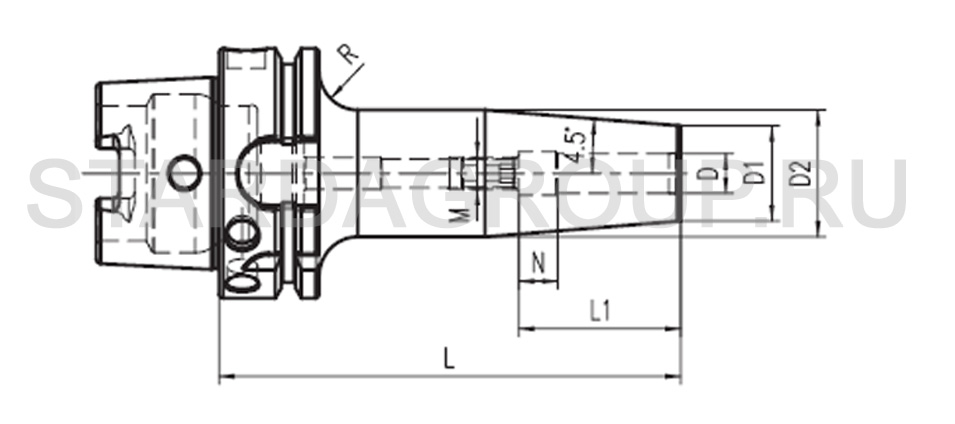

Артикул	D	D1	D2	L	L1	M	N	R
HSK40A-SF03-60	3	10	-	60	9	-	-	2
HSK40A-SF03-120	3	10	-	120	9	-	-	2
HSK40A-SF04-60	4	10	-	60	12	-	-	2
HSK40A-SF04-120	4	10	-	120	12	-	-	2
HSK40A-SF05-60	5	10	-	60	15	-	-	2
HSK40A-SF05-120	5	10	-	120	15	-	-	2
HSK40A-SF06-80	6	21	27	60	36	M5×0,8	10	2
HSK40A-SF06-120	6	21	27	120	36	M5×0,8	10	3,5
HSK40A-SF08-80	8	21	27	80	36	M6×1	10	2
HSK40A-SF08-120	8	21	27	120	36	M6×1	10	3,5
HSK40A-SF10-80	10	24	32	80	42	M8×1	10	1
HSK40A-SF10-120	10	24	32	120	42	M8×1	10	1
HSK40A-SF12-90	12	24	32	90	47	M10×1	10	1
HSK40A-SF12-120	12	24	32	120	47	M10×1	10	1
HSK40A-SF14-90	14	27	34	90	47	M10×1	10	1
HSK40A-SF16-90	16	27	34	90	50	M12×1	10	1
HSK50A-SF03-60	3	10	-	60	9	-	-	2
HSK50A-SF03-80	3	10	-	80	9	-	-	2
HSK50A-SF03-120	3	10	-	120	9	-	-	2
HSK50A-SF03-130	3	10	-	130	9	-	-	2
HSK50A-SF04-60	4	10	-	60	12	-	-	2
HSK50A-SF04-80	4	10	-	80	12	-	-	2
HSK50A-SF04-120	4	10	-	120	12	-	-	2
HSK50A-SF04-130	4	10	-	130	12	-	-	2
HSK50A-SF05-60	5	10	-	60	15	-	-	2
HSK50A-SF05-80	5	10	-	80	15	-	-	2
HSK50A-SF05-120	5	10	-	120	15	-	-	2
HSK50A-SF05-130	5	10	-	130	15	-	-	2
HSK50A-SF06-80	6	21	27	80	36	M5×0,8	10	2
HSK50A-SF06-120	6	21	27	120	36	M5×0,8	10	7,5
HSK50A-SF06-130	6	21	27	130	36	M5×0,8	10	7,5
HSK50A-SF08-80	8	21	27	80	36	M6×1	10	2
HSK50A-SF08-120	8	21	27	120	36	M6×1	10	7,5
HSK50A-SF08-130	8	21	27	130	36	M6×1	10	7,5
HSK50A-SF10-85	10	24	32	85	42	M8×1	10	2
HSK50A-SF10-120	10	24	32	120	42	M8×1	10	5
HSK50A-SF10-130	10	24	32	130	42	M8×1	10	5
HSK50A-SF12-90	12	24	32	90	47	M10×1	10	2
HSK50A-SF12-120	12	24	32	120	47	M10×1	10	5
HSK50A-SF12-130	12	24	32	130	47	M10×1	10	5
HSK50A-SF14-90	14	27	34	90	47	M10×1	10	2
HSK50A-SF16-95	16	27	34	95	50	M12×1	10	2
HSK50A-SF16-120	16	27	34	120	50	M12×1	10	4
HSK50A-SF16-130	16	27	34	130	50	M12×1	10	4
HSK50A-SF18-95	18	33	42	95	50	M6×1	10	0,5
HSK50A-SF20-100	20	33	42	100	52	M6×1	10	0,5

Принцип работы термозажима

В отличие от механических или гидравлических патронов, термозажимной патрон использует эффект теплового расширения.

1. Нагрев: специальный термоадаптер (индукционный нагреватель) быстро и равномерно нагревает корпус патрона.
2. Расширение: при нагреве металл корпуса расширяется, внутренний диаметр отверстия увеличивается, и инструмент (хвостовик) можно легко вставить.
3. Охлаждение: после установки инструмента патрон остывает. Металл сжимается до исходного состояния, создавая колоссальное радиальное давление на хвостовик инструмента.

Этот метод обеспечивает симметричный зажим по всей поверхности хвостовика, что исключает перекосы и гарантирует минимальное радиальное биение.

Ключевые преимущества HSK-SF STARDA

• Высочайшая точность: обеспечивает минимальное биение, что критически важно для чистовой обработки, обработки сложных материалов (алюминий, композиты) и работы на высоких оборотах.
• Максимальная жёсткость: плотная, симметричная посадка гарантирует передачу больших крутящих моментов без вибраций и «проскальзывания» инструмента.
• Высокая повторяемость: при каждой смене инструмента вы получаете идентичную точность установки.
• Жёсткая короткая конструкция: интерфейс HSK (Hohl-Schaft-Kegel — полый конус) обеспечивает более короткий и жёсткий путь передачи усилия от шпинделя к инструменту по сравнению с ISO-конусом.

Применение

Патроны HSK-SF STARDA применяются в следующих областях:

• высокоскоростная обработка (HSC);
• 5-осевая обработка сложных пресс-форм и штампов;
• аэрокосмическая промышленность;
• производство медицинского оборудования;
• чистовая обработка алюминия и цветных сплавов.

Для работы с термозажимными патронами обязательно требуется специализированное оборудование - индукционный нагреватель для инструмента.
