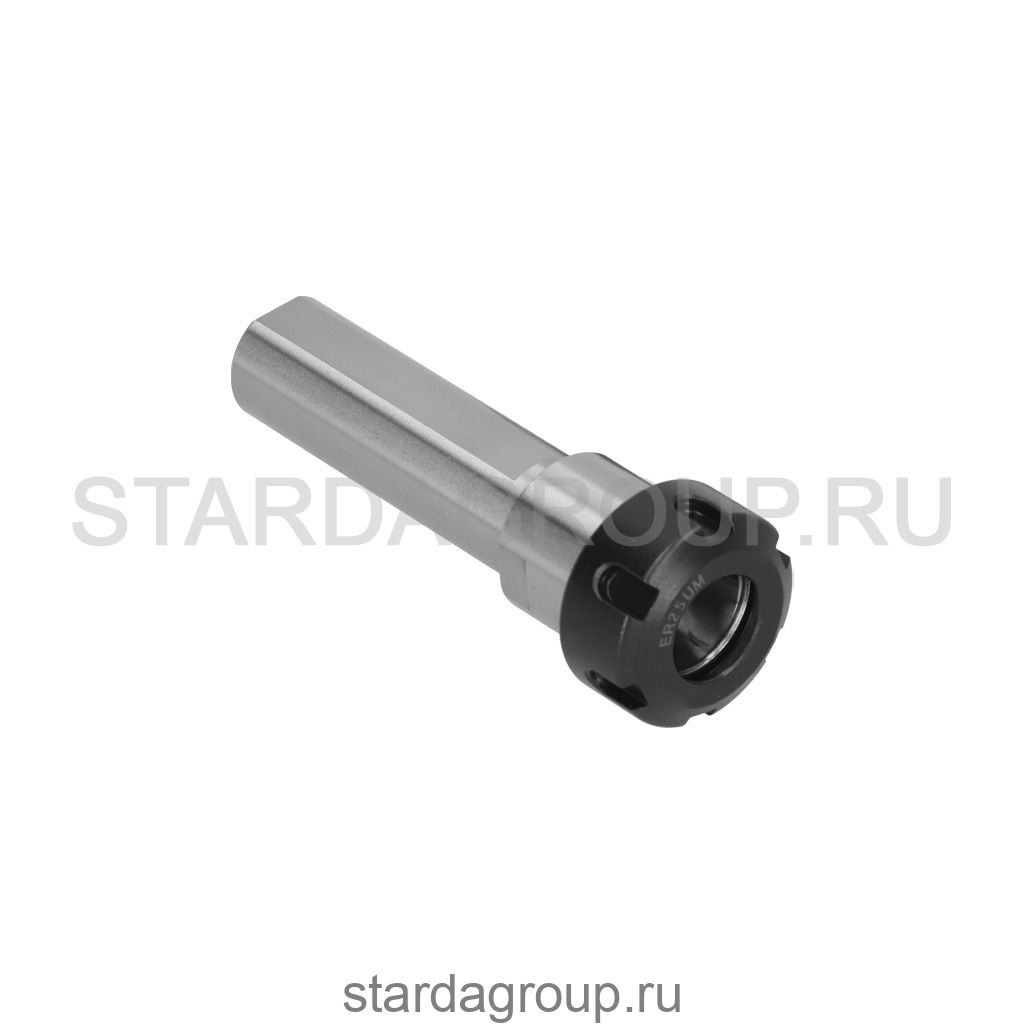

Патрон цанговый SL16-ER16-80 STARDA

Цанговый патрон SL16-ER16-80 STARDA с цилиндрическим хвостовиком, с лыской.
Патрон цанговый с цилиндрическим хвостовиком, с лыской SL16-ER16-80 STARDA DIN 6499 (ISO 15488) тип SL система ER.
Оправка SL16-ER16-80L STARDA используется в патронах типа Weldon или в других осевых держателях для фиксации осевого инструмента (сверла, фрезы с цилиндрическим хвостовиком) с помощью зажима в цанге ER.
Цанги ER и ключ приобретаются отдельно.
Применяется для токарной обработки на фрезерных, сверлильных станках и станках с ЧПУ (числовым программным управлением).

Тип хвостовика: SL - цилиндрический прямой с лыской
Размер цанги: ER16
Диапазон зажима: 1-10 мм
Вылет от шпинделя: 80 мм

Патрон цанговый SL-ER - это разновидность фрезерной или токарной оснастки, представляющая собой оправку с цилиндрическим хвостовиком, на которой установлена цанга стандарта DIN 6499 ER.
Ключевой особенностью этой серии является наличие «лыски» (двух параллельных плоскостей) на хвостовике, что обеспечивает его надёжную фиксацию в зажимном устройстве станка (например, в цанговом патроне типа Weldon или осевом держателе) и предотвращает проворачивание.

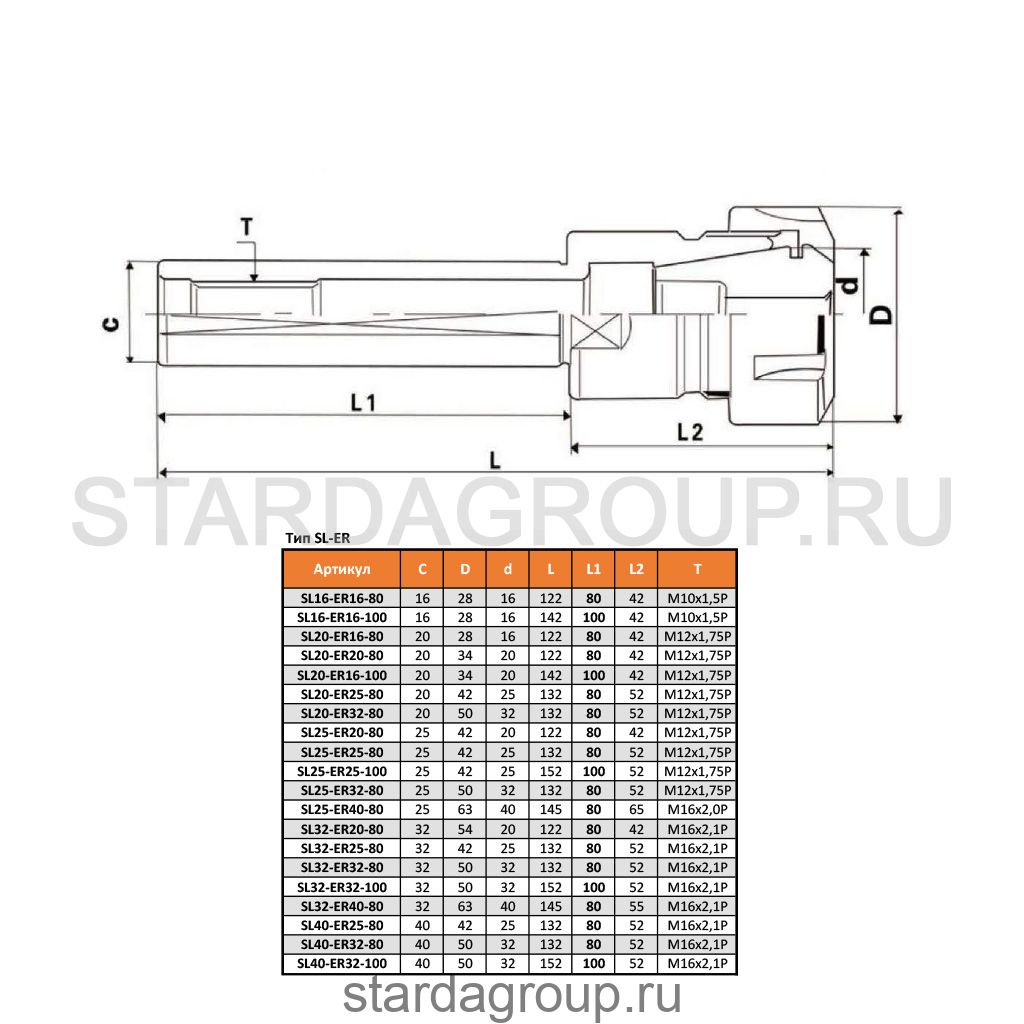

Конструкция и принцип работы

1. Хвостовик SL: Цилиндрический хвостовик с лысками. Маркировка обычно включает диаметр хвостовика (например, SL25, SL32, SL40).
2. Гайка типа UM: Затяжная гайка, которая фиксирует цангу внутри патрона.
3. Цанга ER: Сменная разрезная втулка (стандарт DIN 6499), которая непосредственно обжимает режущий инструмент (фрезу, сверло, метчик). Патроны серии SL-ER совместимы со всем семейством цанг ER (ER16, ER20, ER25, ER32, ER40 и т. д.).

Назначение и преимущества

Патроны SL-ER используются в ситуациях, когда требуется:

• Работа с большим вылетом инструмента: конструкция обеспечивает высокую жёсткость при значительном расстоянии от шпинделя до зоны резания.
• Фиксация инструмента малого диаметра: цанги ER позволяют с высокой точностью зажимать свёрла и фрезы с хвостовиками от 1 мм до 20+ мм (в зависимости от типа цанги).
• Недостаточный доступ к зоне резания: патрон можно закрепить в другом, более крупном патроне или держателе.

Преимущества:

• Высокая точность: биение обычно составляет всего 0,003–0,005 мм.
• Универсальность: один патрон может работать с широким диапазоном диаметров инструмента благодаря сменным цангам.
• Надёжная фиксация: лыска на хвостовике исключает проскальзывание в держателе.

Применение

Патроны SL-ER широко применяются на:

• Фрезерных станках с ЧПУ;
• Обрабатывающих центрах;
• Сверлильных станках;
• Токарных станках (в качестве осевого инструмента).
