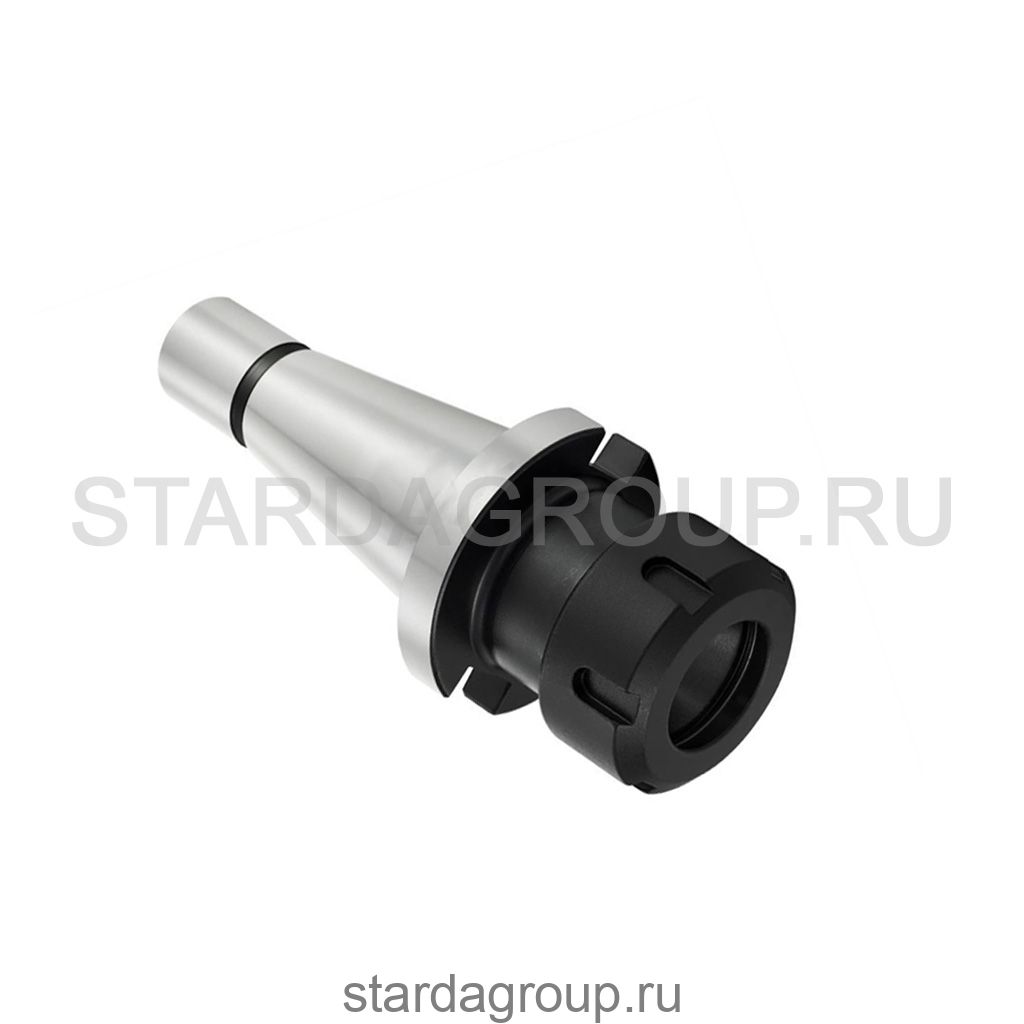

Цанговый патрон NT30-ER11-50 STARDA с хвостовиком NT/DIN 2080
Патрон цанговый STARDA DIN 6499 (ISO 15488) тип BT система ER.
Оправка фрезерная NT30-ER11-50 STARDA используется для фиксации осевого инструмента (сверла, фрезы с цилиндрическим хвостовиком) с помощью зажима в цанге ER.
Цанги ER и ключ приобретаются отдельно.
Применяется для токарной обработки на станках с ЧПУ (числовым программным управлением).
Тип хвостовика: NT/DIN 2080/ГОСТ 25827-93 Исп. 1/ISO 7388/2
Размер цанги: ER11
Диапазон зажима: 1-7 мм
Вылет от шпинделя: 50 мм
Всегда в наличии на складе в Москве патроны и оправки STARDA у компании ООО "РДА Групп".
Приобретайте качественные патроны и оправки и другую станочную оснастку по лучшей цене у надежного поставщика со всеми необходимыми подтверждающими документами!
Патрон цанговый STARDA DIN 6499 (ISO 15488) тип BT система ER.
Оправка фрезерная NT30-ER11-50 STARDA используется для фиксации осевого инструмента (сверла, фрезы с цилиндрическим хвостовиком) с помощью зажима в цанге ER.
Цанги ER и ключ приобретаются отдельно.
Применяется для токарной обработки на станках с ЧПУ (числовым программным управлением).
Тип хвостовика: NT/DIN 2080/ГОСТ 25827-93 Исп. 1/ISO 7388/2
Размер цанги: ER11
Диапазон зажима: 1-7 мм
Вылет от шпинделя: 50 мм
NT30-ER11-50 STARDA - это стандартный цанговый патрон производства STARDA, предназначенный для крепления осевого инструмента (свёрл, фрез, развёрток) с цилиндрическим хвостовиком в шпинделе фрезерного станка.
Расшифровка обозначения
NT30: обозначает тип и размер конуса шпинделя. Это стандартный конус с номером 30 по DIN 2080/ГОСТ 25827-93 Исп. 1/ISO 7388/2. Это самый распространённый тип конуса для фрезерных станков, обеспечивающий надёжную фиксацию и передачу крутящего момента.
ER11: указывает на тип и размер цангового зажима. ER - это международный стандарт для высокоточных цанговых патронов. Число 11 означает, что патрон предназначен для зажима инструмента с диаметром хвостовика до 7 мм (диапазон зажима обычно 1 - 7 мм).
50: длина вылета оправки от шпинделя станка в миллиметрах (без учёта конуса).
Назначение и применение
Основная задача этого патрона - обеспечить точное и надёжное закрепление инструмента с цилиндрическим хвостовиком в шпинделе станка с конусом NT30.
Он используется для:
зажима свёрл, фрез, метчиков (при наличии соответствующего механизма) и другого осевого инструмента;
выполнения фрезерных, сверлильных и расточных операций на станках с ЧПУ и ручным управлением;
быстрой смены инструмента в рамках одной технологической операции.
Ключевые преимущества
Высокая точность: цанговые патроны стандарта ER обеспечивают минимальное радиальное биение, что гарантирует высокое качество обработки и долгий срок службы режущего инструмента.
Универсальность: один патрон ER11 может зажимать широкий диапазон диаметров хвостовиков (от 1 до 7 мм) при использовании соответствующих цанг.
Надёжность: конструкция патрона обеспечивает высокую жёсткость и надёжную передачу крутящего момента, предотвращая проворачивание инструмента.
Для работы с данным патроном требуется комплект цанг стандарта ER11, которые подбираются в соответствии с диаметром хвостовика используемого инструмента.
Всегда в наличии на складе в Москве патроны и оправки STARDA у компании ООО "РДА Групп".
Приобретайте качественные патроны и оправки и другую станочную оснастку по лучшей цене у надежного поставщика со всеми необходимыми подтверждающими документами!
Поделиться:

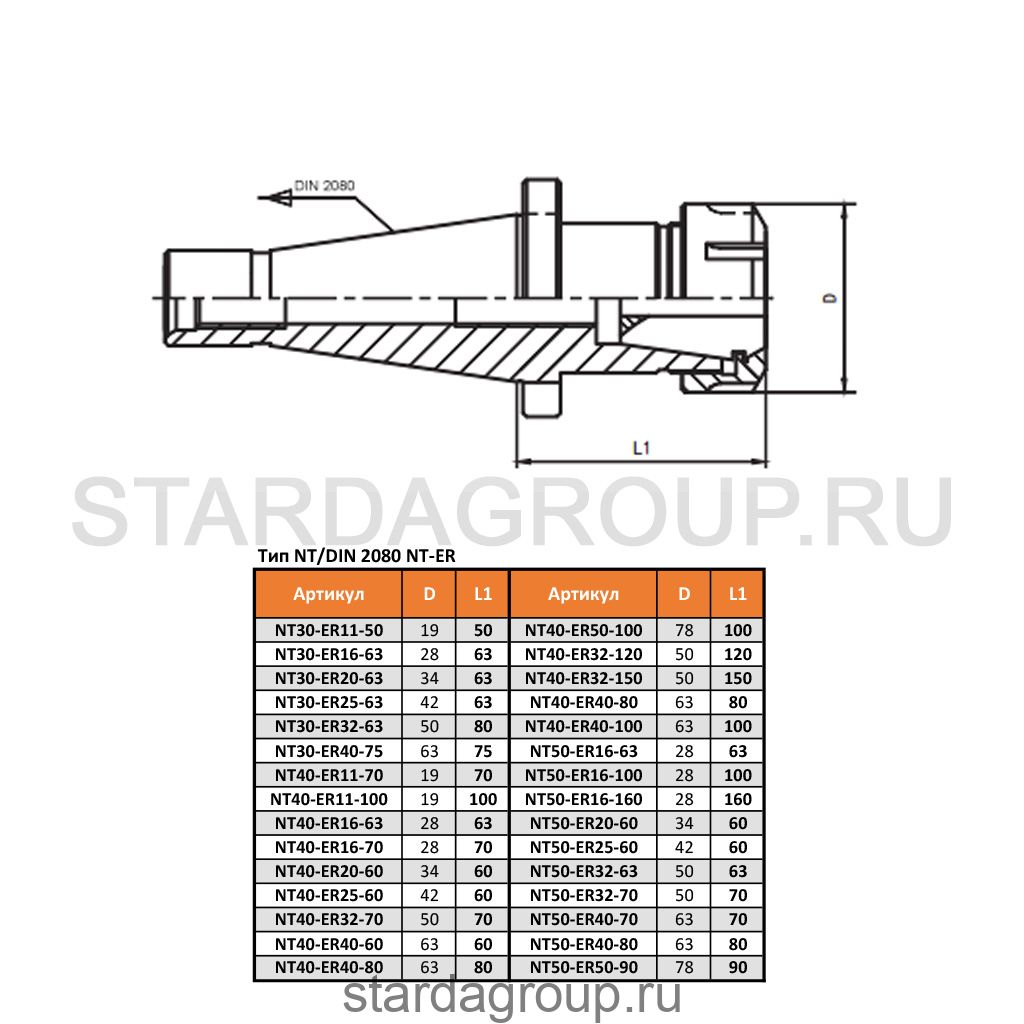

D, мм:
19
L1, мм:
50
Диапазон зажима:
1-7
Длина вылета, мм:
50
Назначение:
Под цанги ER
Размер цанги:
ER11
Тип:
NT-ER
Тип хвостовика:
NT30
