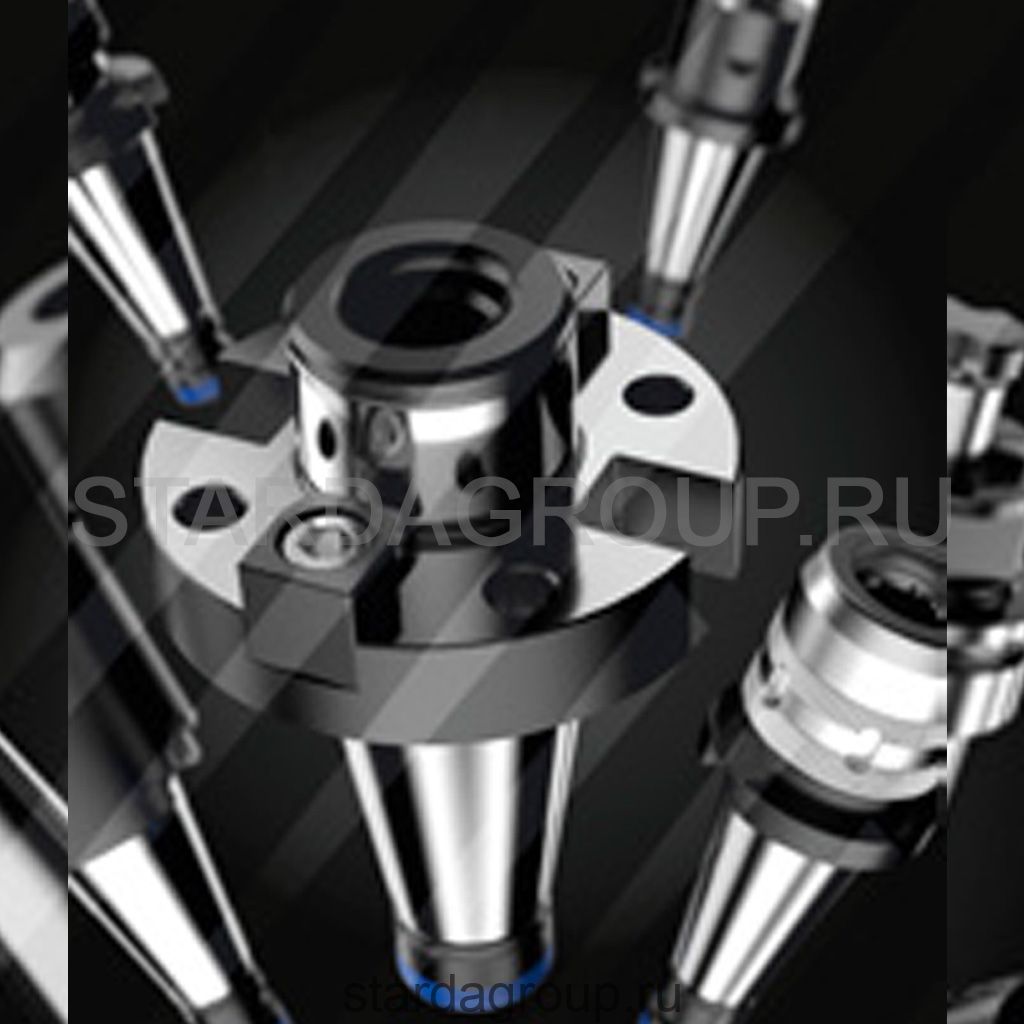

Оправки стандарта NT DIN 2080 (в международной классификации - ISO 7388/2) представляют собой одну из классических систем инструментальной оснастки, которая до сих пор широко применяется на универсальных фрезерных и расточных станках.
Ключевые особенности системы NT DIN 2080
1. Назначение и применение: эта система предназначена в первую очередь для станков с ручной сменой инструмента. В отличие от современных быстросменных систем (HSK, BT, SK), оправки NT требуют использования штревеля (выталкивателя) и ручного закручивания гайки для фиксации в шпинделе. Они устанавливаются на средние и тяжёлые универсально-фрезерные станки, а также на расточные станки.
2. Конструкция: в основе лежит инструментальный конус с соотношением 7:24 (также известный как конус Морзе №50, но с изменёнными размерами для автоматической/ручной смены). Фиксация оправки в шпинделе станка происходит за счёт:
конической поверхности (самоцентрирование);
торцевого зацепления фланца;
тягового усилия, создаваемого болтом (штревелем), который вкручивается в резьбовое отверстие на фланце оправки.
3. Стандарты: система описывается несколькими стандартами:
DIN 2080: немецкий стандарт.
ISO 7388/2: международный стандарт.
ГОСТ 25827-93: российский стандарт (исполнение 1).
4. Типоразмеры: наиболее распространены два размера:
NT40: для средних по мощности и размеру станков.
NT50: для тяжёлых, мощных станков.
Характеристики и преимущества
Прочность и надёжность: благодаря простой и массивной конструкции, а также закалке конусной поверхности до твёрдости HRC 58±2, оправки NT способны выдерживать высокие нагрузки, характерные для универсального фрезерования и расточки.
Точность: стандарт обеспечивает высокую точность центрирования и стабильность, достаточную для большинства операций на универсальном оборудовании.
Совместимость: это одна из самых распространённых систем в мире, поэтому найти оснастку или запасные части не составляет труда.
Ассортимент Kintek
Бренд Kintek производит оснастку, соответствующую этому стандарту. В каталогах поставщиков можно найти следующие позиции:
Оправки для расточных головок: классический пример - оправка с конусом NT40 DIN 2080 для установки расточных головок. Она имеет соответствующий хвостовик и обеспечивает надёжное соединение с инструментом.
Штревели: Kintek также производит вспомогательный инструмент, например, штревели для тяжёлых систем, которые могут быть совместимы как с NT50, так и с другими стандартами, такими как SK50 или BT50.
Таким образом, оправки NT DIN 2080 от Kintek - это надёжное и проверенное решение для оснащения традиционных фрезерных и расточных станков, где не требуется высокая скорость автоматической смены инструмента, но важна прочность и стабильность крепления.
