Оправки HSK E DIN 69893-5 Kintek

Оправки стандарта HSK E по DIN 69893-5 - это специализированная инструментальная оснастка, предназначенная для высокоскоростной обработки. В отличие от серии DIN 69893-1, которая описывает базовую конструкцию и присоединительные размеры хвостовиков типа HSK (Hohl-Schaft-Kegel), часть 5 данного стандарта регламентирует конкретные технические требования к исполнению именно типа E.



Ключевые особенности оправок HSK E (DIN 69893-5)

   Назначение: Типы E и F в системе HSK разработаны специально для работы на высоких скоростях резания, что особенно актуально при обработке лёгких материалов (алюминий, композиты) или финишных операциях с высокими требованиями к качеству поверхности.

   Симметрия: Главная конструктивная особенность оправок типа E - их полная симметричность. Это позволяет минимизировать дисбаланс инструмента, который становится критическим фактором при достижении больших оборотов шпинделя.

   Конструкция: Хвостовик выполнен в виде полого конуса с соотношением 1:10. Внутренняя поверхность имеет специальный паз с фаской 30°, обеспечивающий надёжный зажим державки изнутри станком. Различия между типами A-F заключаются в диаметре фланца, расположении мест захвата и отверстий для подачи СОЖ.

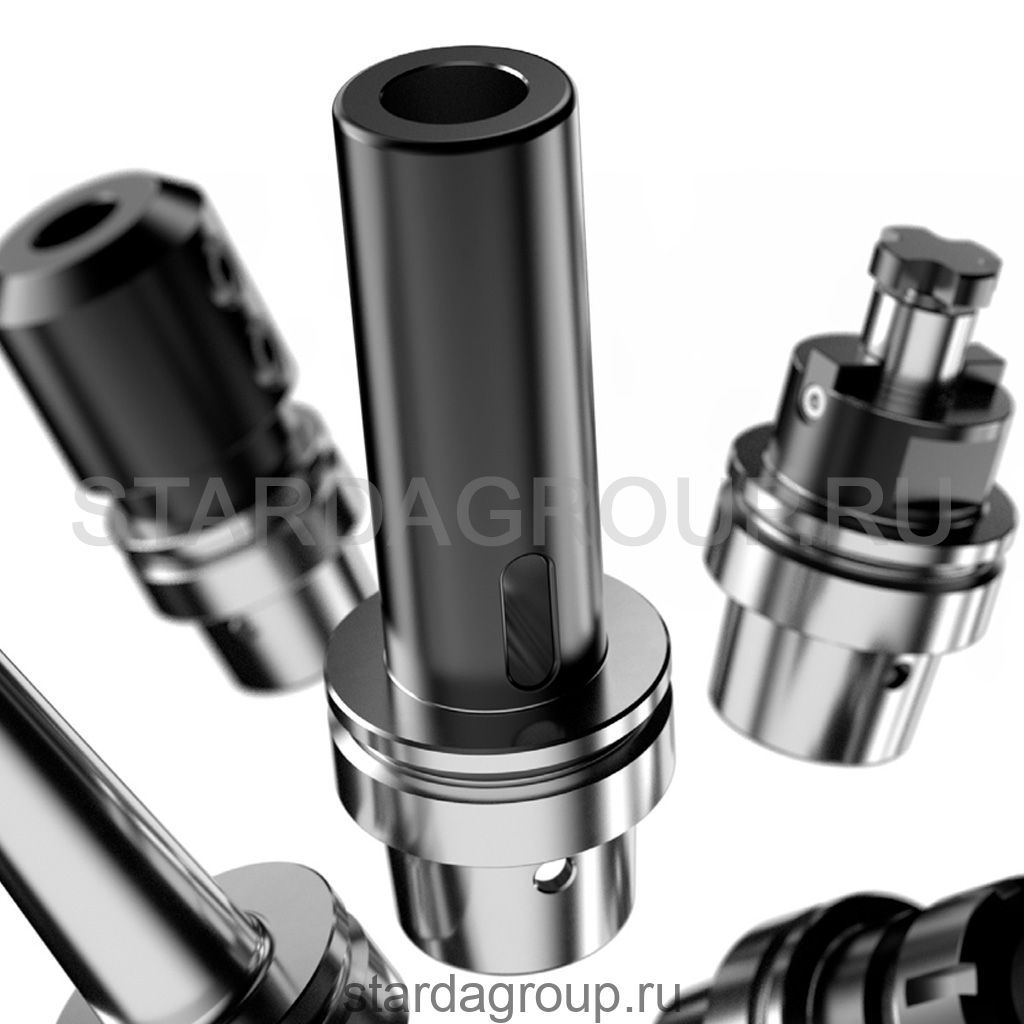

  Широкий ассортимент: KINTEK выпускает оправки с различными типами крепления (цанги ER, цанговые патроны типа er-mini высокоскоростная серия DIN 6499 - ISO 15488 WELDON, резьбовые держатели для свёрл, держатели для насадных фрез) и под разные типоразмеры конусов (HSK40, HSK63, HSK100 и др.)

   Производство Kintek: Вся инструментальная оснастка под брендом Kintek производится строго в соответствии со стандартом DIN 69893. Это гарантирует совместимость оправок со станками, оснащёнными быстросменными системами крепления инструмента HSK.



В коммерческих каталогах поставщиков часто встречаются позиции, соответствующие этому стандарту. Например, цанговые патроны AdvaCut с обозначением HSK32E ER25 (артикул HE32ER25H85) полностью соответствуют требованиям DIN 69893 и предназначены для использования в системах HSK32E.



Также существуют специальные контрольные оправки, такие как HSK32E-D20-180L, которые применяются для проверки геометрической точности фрезерного станка и его системы смены инструмента.
