Оправки BT MAS 403 DIN 69871 Kintek

Оправки стандарта BT MAS 403 (также известного как MAS-BT или JIS B 6339) являются одним из основных типов инструментальной оснастки для фрезерных станков, особенно в азиатском регионе (Япония, Тайвань, Корея). В вашем запросе также упоминается стандарт DIN 69871, что может вызывать путаницу. Важно уточнить: это два разных, хотя и похожих по назначению, стандарта.

• MAS 403 / JIS B 6339 (BT): японский промышленный стандарт.
• DIN 69871: немецкий (европейский) стандарт.

Хотя они выполняют одну и ту же функцию и имеют схожий принцип крепления (конус и фланец с тяговым стержнем), они не являются взаимозаменяемыми. Они различаются размерами, в частности, диаметром и расположением отверстий под тяговый стержень (drawbar), а также некоторыми базовыми размерами конуса. Попытка установить оправку DIN 69871 в шпиндель BT (и наоборот) может привести к повреждению как оснастки, так и шпинделя станка.

Ключевые особенности оправок BT MAS 403

1. Конструкция: как и в системе SK, оправка имеет конусный хвостовик и фланец. Крепление в шпинделе осуществляется за счёт конуса и тягового стержня, который захватывает оправку за резьбовое отверстие во фланце или специальный паз.
2. Типоразмеры: наиболее распространены размеры BT30, BT40 и BT50. Цифра указывает на примерный диаметр фланца в миллиметрах. BT40 - самый популярный размер для универсальных фрезерных обрабатывающих центров.
3. Балансировка: оправки выпускаются с различными классами балансировки. В каталогах часто встречаются обозначения G6.3 (стандартная балансировка) и G2.5 (высокоточная балансировка для высокоскоростной обработки).
4. Подача СОЖ: существуют два основных исполнения по подаче смазочно-охлаждающей жидкости:
   • AD: подача СОЖ через центральное отверстие в оправке.
   • AD/B: подача СОЖ как через отверстие, так и через каналы во фланце.

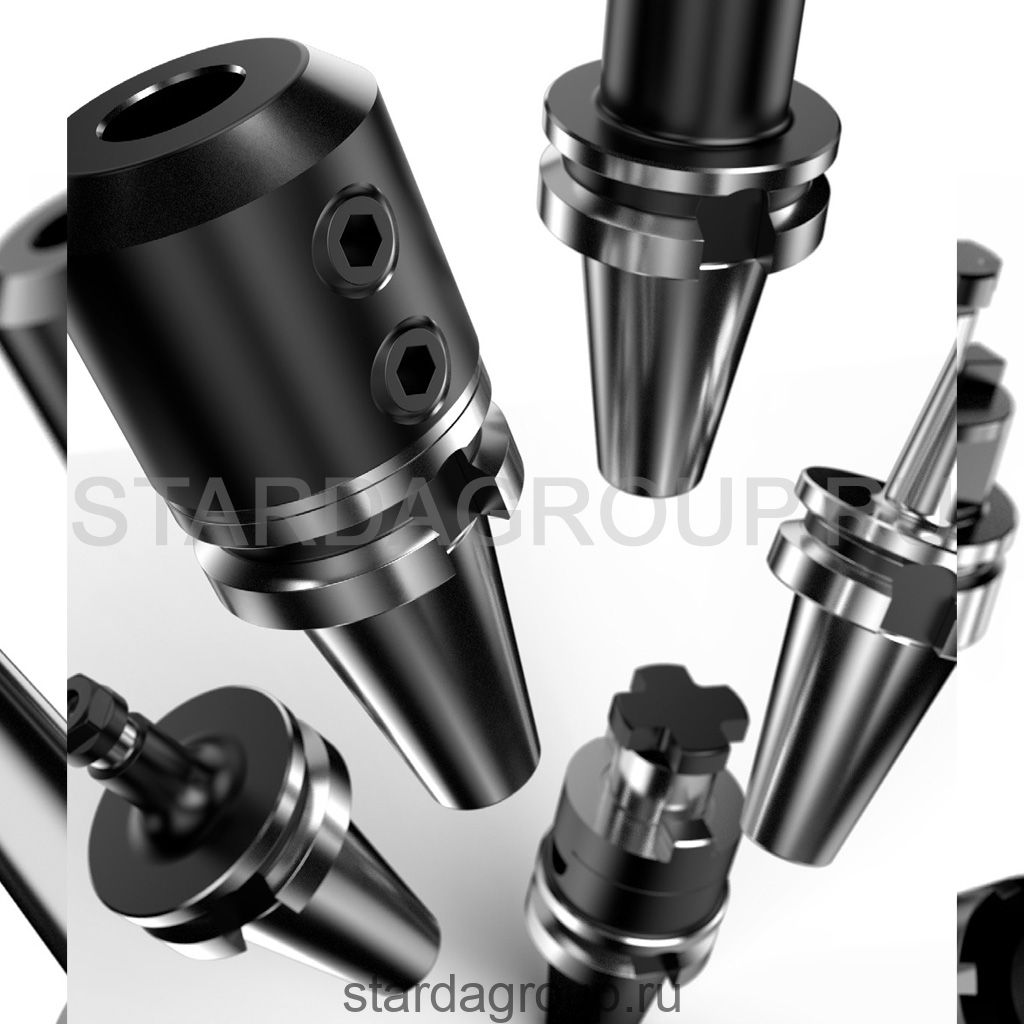

Ассортимент Kintek и примеры оснастки

В каталогах поставщиков представлен широкий спектр оснастки стандарта MAS 403 BT. Бренд Kintek предлагает различные типы держателей инструмента.

• Цанговые патроны (ER): это самый распространённый вид оснастки. Например, патрон BT40 ER32 для инструмента диаметром от 2 до 20 мм с вылетом 70 мм. Также доступны патроны ER16, ER20, ER25, ER40 с разной длиной вылета.
• Силовые патроны BT50 - PC20 / H 135
• Патроны Weldon укороченные
• Патроны Weldon: для зажима инструмента с цилиндрическим хвостовиком и фиксирующим винтом (например, сверла, фрезы-вставки). Пример: патрон  BT40-WE6/H160- хвостовик BT40 размер под инструмент- ø6 мм ,вылет 160 мм.
• Оправки для насадных фрез: предназначены для установки фрез с дисковыми или сменными пластинами. Пример: оправка BT50-D.27 FISSO /H160 для фрез с посадочным диаметром 27 мм и вылетом 160 мм.
• Держатели для свёрл с конусом Морзе: переходники для использования инструмента с конусом Морзе в шпинделе BT. BT-CM
• Перходные оправки BT-NT DIN 2080. перходные оправки BT-SK DIN69871 A MAS403BT, перходные оправки BT-HSK A+C ручные
• Под сверлильные патроны BT-B
• Наборы патронов цаногвых KIT BT-ER, KIT BT-PC
