Модульные системы VAR Kintek

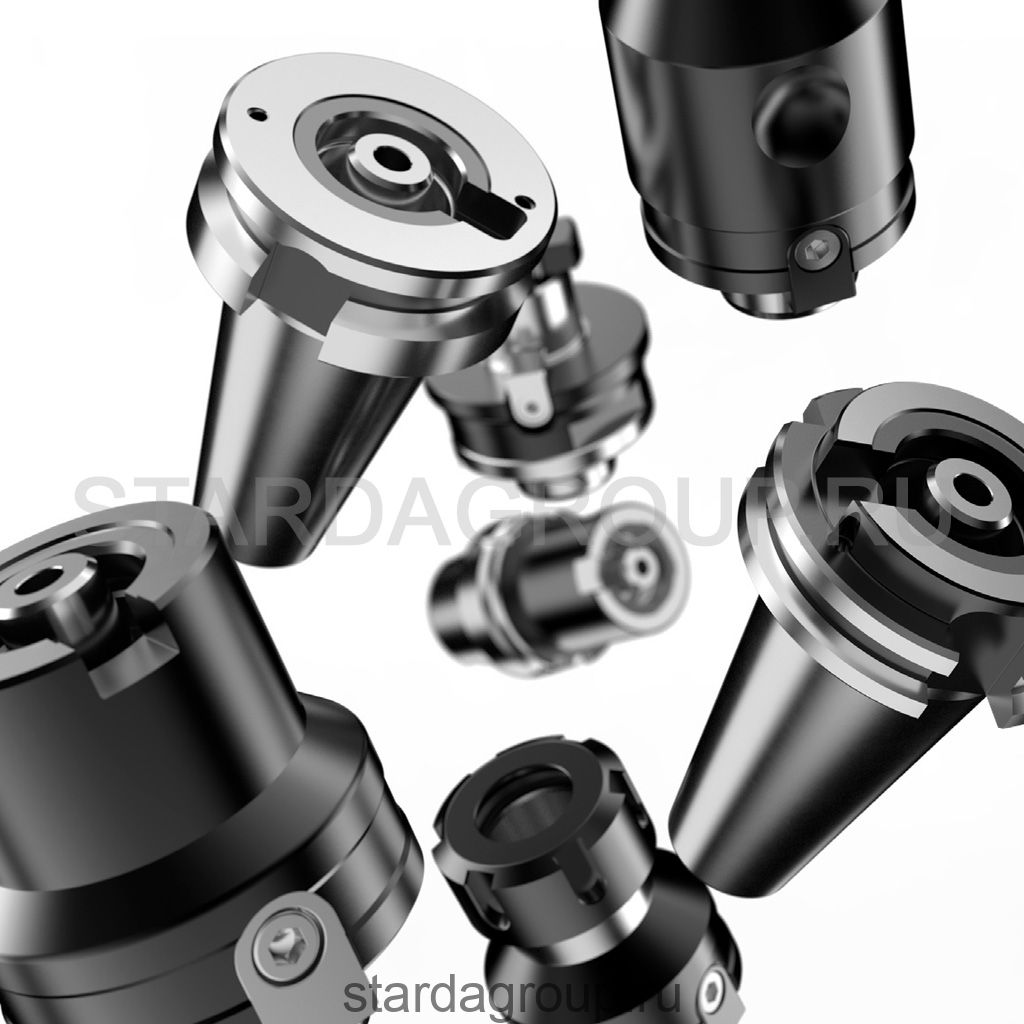

Модульные системы типа VAR от итальянского производителя Kintek представляют собой высокотехнологичную инструментальную оснастку, предназначенную в первую очередь для операций растачивания на станках с ЧПУ. Это не просто оправка, а целая система, позволяющая собирать и настраивать инструмент под конкретную задачу.

Принцип работы и конструкция

Система VAR - это модульный адаптер (или переходник), который устанавливается в шпиндель станка (например, SK, BT, HSK). Его ключевая особенность заключается в том, что он служит базой для крепления различных режущих головок, в основном - регулируемых расточных резцов.

Конструктивно модуль VAR состоит из двух основных частей:

1. Хвостовик (Body): часть, которая имеет стандартный конус (например, SK40) для установки в шпиндель станка.
2. Расточная головка (Head): сменная насадка, которая крепится к хвостовику. Именно в ней находится механизм регулировки вылета режущей пластины.

Соединение между хвостовиком и головкой осуществляется по принципу Hirth-зубьев. Это соединение со сложной геометрией торцевых зубьев, которое обеспечивает:

• экстремально высокую жёсткость;
• точное центрирование с микронными допусками;
• передачу больших крутящих моментов без вибраций.

Ключевые преимущества систем VAR Kintek

1. Высокая точность: благодаря соединению на Hirth-зубьях достигается превосходная стабильность и минимальное биение инструмента, что критически важно при финишной обработке отверстий.
2. Модульность и универсальность: пользователь может иметь один хвостовик и набор различных расточных головок (разного диаметра, вылета, типа крепления пластин) вместо множества цельных дорогостоящих фрез или борштанг. Это значительно сокращает затраты на инструментальную оснастку.
3. Простота настройки: вылет режущей кромки регулируется непосредственно на собранном инструменте, часто с помощью нониусной шкалы для высокой точности позиционирования.
4. Жёсткость: монолитная и прецизионная конструкция обеспечивает максимальную жёсткость на изгиб и кручение, позволяя работать с большими припусками и на высоких режимах резания.

Применение и номенклатура

Основное применение - это чистовое и получистовое растачивание сквозных и глухих отверстий, где требуется высокая точность размера и качества поверхности.

Помимо стандартных расточных головок, существуют и другие типы насадок для системы VAR, например:

• Приводные головки: для нарезания внутренних резьб.
• Головки для контурной обработки: для создания сложных профилей внутри отверстия.

В каталогах Kintek можно найти системы VAR для всех популярных стандартов шпинделей: SK (DIN 69871), BT (MAS 403), HSK. Артикулы таких изделий обычно содержат обозначение VAR, например, TC40H50VAR50, где TC40 указывает на стандарт Capto/ISO 26623-1, H50 - вылет, а VAR50 - типоразмер модуля.

Таким образом, модульная система VAR является профессиональным решением для механообрабатывающих предприятий, стремящихся к максимальной гибкости, точности и экономической эффективности своего парка инструментальной оснастки.
