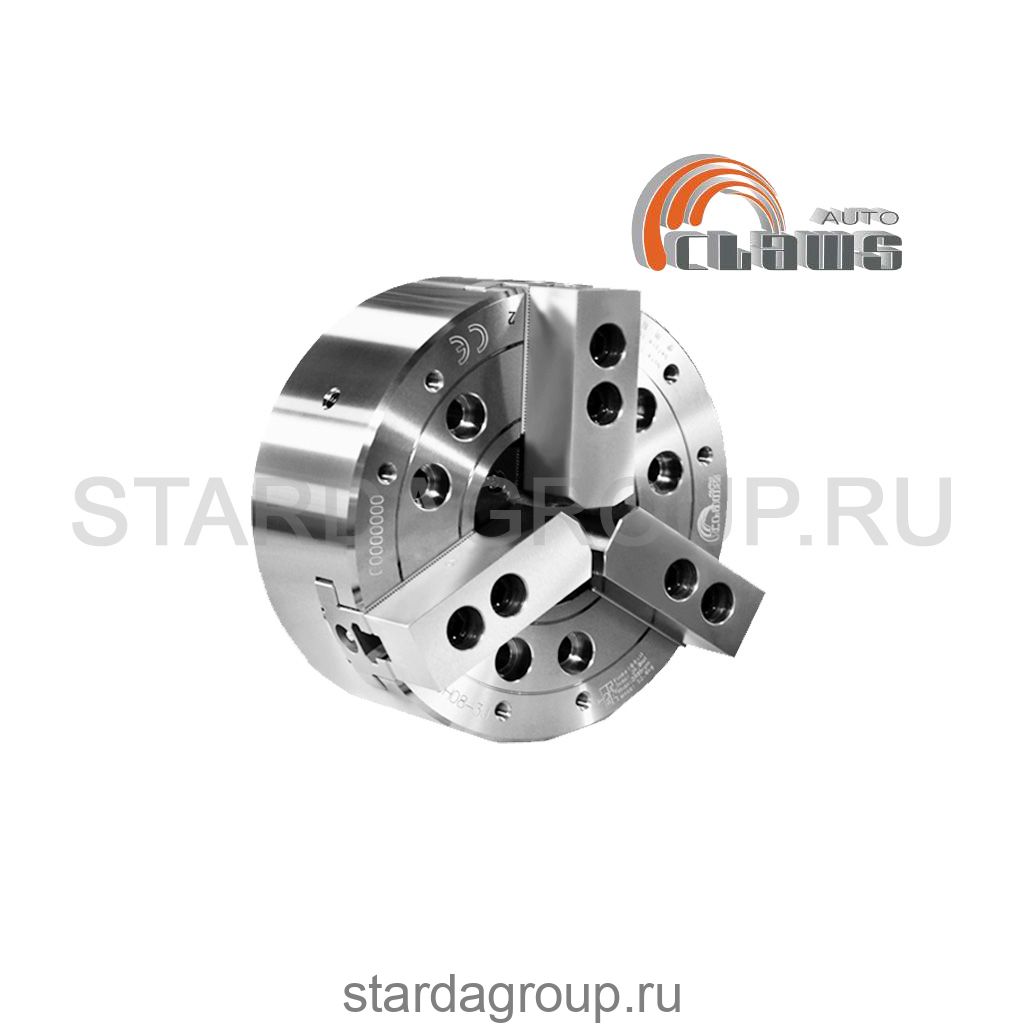

Механизированный токарный патрон CHJ AUTOCLAWS с проходным овтерстием

Механизированные токарные патроны AUTOCLAWS CH05-3J / CH06-3J / CH08-3J / CH10-3J / CH12-3J / CH15-3J / CH18-3J / CH21-3J / CH24-3J
Подходит для зажима изделий круглой формы в процессе резки. Ключевые компоненты, изготовленные из высокопрочной легированной стали, были обработаны упрочнением, которое укрепляет конструкцию и повышает стабильность, точность и долговечность. Конструкция с большим калибром, позволяющая обрабатывать прутковый материал, кроме того, может быть дополнена автоматическим технологическим оборудованием для повышения эффективности обработки. Патроны дополняют поворотный гидравлический цилиндр, обеспечивая стабильное давление при различных условиях зажима.

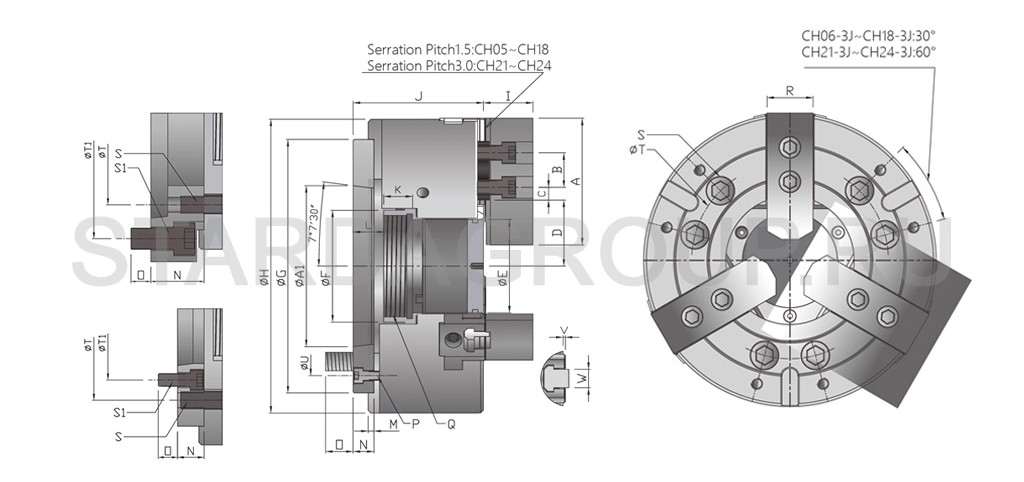

Размеры в мм

Характеристики     Модель	Шпиндель станка	A1	A	B	C(max)	C(min)	D(max)	D(min)	E	F	G	H	I	J	K	L(max)	L(min)
CBH06-3J	A2-4	63,5	66	20	23,75	8,25	35,19	32,42	52		140	175	29	99,5
	A2-5	82,55								66				94,5	19	26	14
CBH08-3J	A2-5	82,55	95	25	30	10,5	45,09	41,39	66		170	225	39	111,5
	A2-6	106,36								81				105,5	20,5	31,5	15,5
	A2-8	139,7												128,5
CBH10-3J	A2-6	106,36	110	30	35	11	53,38	48,99	81		220	255	43	120
	A2-8	139,7								97				113	25	26,5	7,5
CBH12-3J	A2-8	139,7	130	30	45,6	15,6	67,1	61,8	106	124	300	315	51	146	28	41	18
	A2-11	196,8												135
CBH15-3J	A2-11	196,8	165	43	45	17	81,95	76,64	142		380	405	70	168
	A2-15	285,7								164				154	43	34	11
CBH18-3J	A2-11	196,8	165	43	82,6	18,1	85,5	80,2	166,5	189	380	457	70	169
	A2-15	285,7												155	43	34	11




Характеристики    Модель	M	N	O	P	Q	R	S	S1	T	T1	U	V	W	Винтовые кольца	Рисунок
CBH06-3J	5	20	10,8			26	6-M10X80L	6-M10X20L	104,8	82,6		2	12		Fig-3
		15	16,3	M6	M60XP2,0		6-M10X100L				116				Fig-1
CBH08-3J	5	23	12,8			35	6-M12X90L	6-M10X25L	133,4	104,8		2	14	M10	Fig-3
		17	17,5	M6	M75XP2,0		6-M12X110L				150				Fig-1
		40	18,5				6-M12X90L	6-M16X35L		171,4					Fig-2
CBH10-3J	5	25	18			40	6-M16X100L	6-M12X30L	171,4	133,4		2	16	M10	Fig-3
		18	24	M8	M90XP2,0		6-M16X120L				190				Fig-1
CBH12-3J	6	33	25	M10	M115XP2,0	50	6-M20X110L	6-M16X40L	235	171,4		2,5	21	M12	Fig-3
		22	29				6-M20X140L				260				Fig-1
CBH15-3J	6	41	28			62	6-M24X120L	6-M20X40L	330,2	235		5	22	M12	Fig-3
		27	33	M12	M155XP2,0		6-M24X160L				330,2				Fig-1
CBH18-3J	6	41	28			62	6-M24X120L	6-M20X40L	330,2	235		5	22	M12	Fig-3
		27	33	M12	M180XP3,0		6-M24X160L				330,2				Fig-1



Характеристики   Модель	Шпиндель станка	Сквозное отв,, мм	Диапазон зажима, мм		Ход поршня , мм	Ход кулачков, мм	Максимальное усилие тяги, кН (кгс)	Максимальное усилие захвата, кН (кгс)	Максимальная скорость вращения, (об/мин)	Масса нетто с сырыми кулачками, кг	Момент инерции,  кг⋅м2	Максимальное давление, МПа (кгс/см2)	Совместимый гидроцилиндр
CH05-3J	A2-4	33	135	12	10	4,6	17,5 (1784)	36(3671)	7000	6,7	0,018	Примечание 1	RHC-10
	A2-5									6,5	0,018
CH06-3J	A2-4	45	169	16	12	5,5	22 (2243)	57(5812)	6000	12,5	0,05		RHC-12 RHC-S13
	A2-5									13,6	0,05
CH08-3J	A2-5	52	210	13	16	7,4	34,8 (3549)	86(8769)	5000	25,8	0,16		RHC-15 RHC-S14
	A2-6									23,7	0,13
	A2-8									24	0,14
CH10-3J	A2-6	75	254	31	19	8,8	43 (4385)	111(11319)	4200	41	0,36		RHC-18 RHC-S17
	A2-8									40	0,31
CH12-3J	A2-8	91	304	34	23	10,6	54,8 (5600)	144,5(14650)	3300	61,4	0,77		RHC-20
CH15-3J	A2-8	117,5	381	20	23	10,6	70 (7135)	176,4(18005)	2500	131,3	2,52		RHC-25
	A2-11									118,8	2,14
CH18-3J	A2-8	120	450	50	23	10,6	70 (7135)	176,4(18005)	2000	146	3,96
	A2-11									139	3,74
CH21-3J	A2-11	140	530	115	23	10,6	89,8 (9165)	233(23751)	1800	210	7,31		RHC-28
	A2-15									200	6,88
CH24-3J	A2-11	165	800	205	26	12	89,8 (9165)	233(23751)	1400	328	18,16		RHC-33
	A2-15									315	17,36
	A2-20									287	15,68
