Механизированный токарный патрон CAH-12 SEOAM

Механизированный гидравлический токарный патрон CAH-120 SEOAM со сквозным отверстием 91 мм

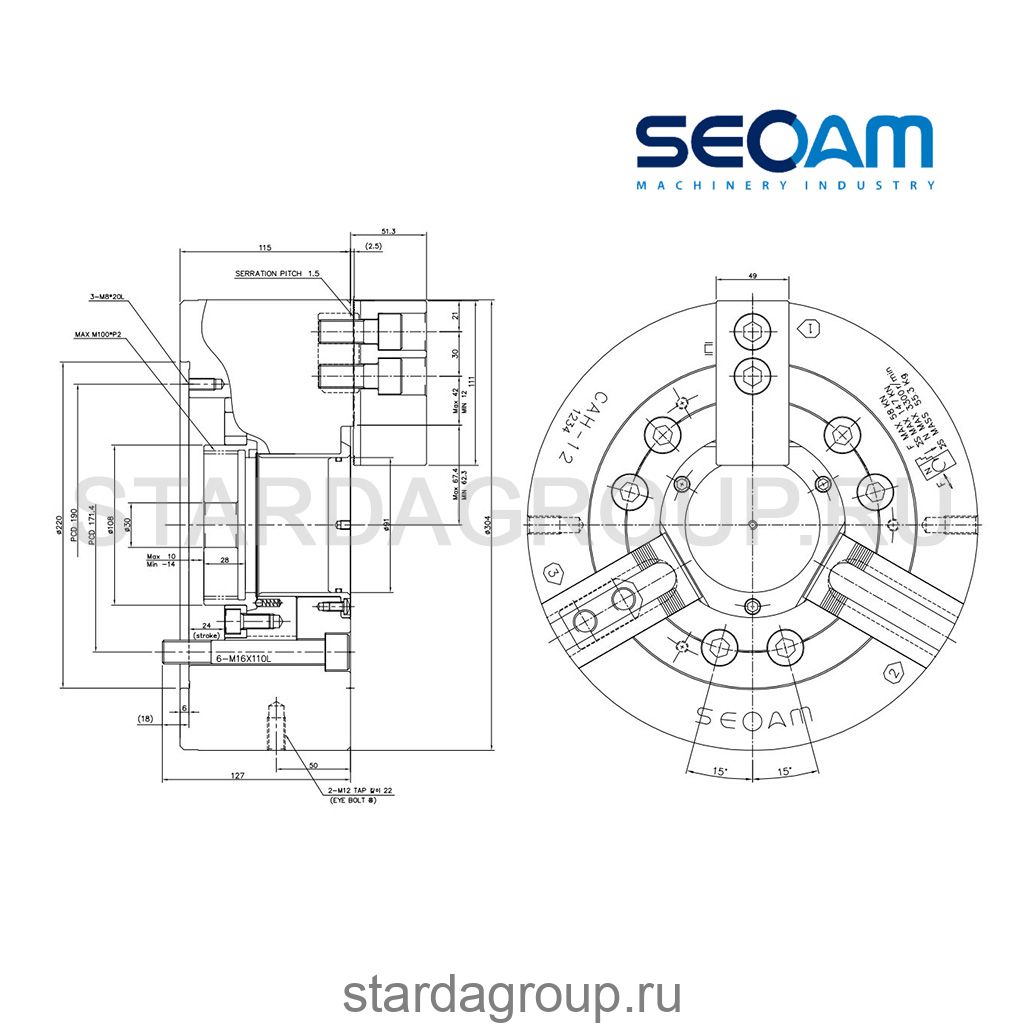

3-х кулачковый гидравлический патрон с проходным отверстием CAH-12 SEOAM имеет диаметр корпуса 304мм, изготовлен из стали с используемой при изготовлении технологией процедуры закалки и шлифовки.
Резьба на тяговой гайке нарязается самостоятельно.
Дополнительно можно заказать фланец переходной на посадку DIN 55026 A2-8/A2-11
Патрон является аналогом: B-212, HS-12, N-212, 3H-12, OP-12, KT12-3, и других патронов.

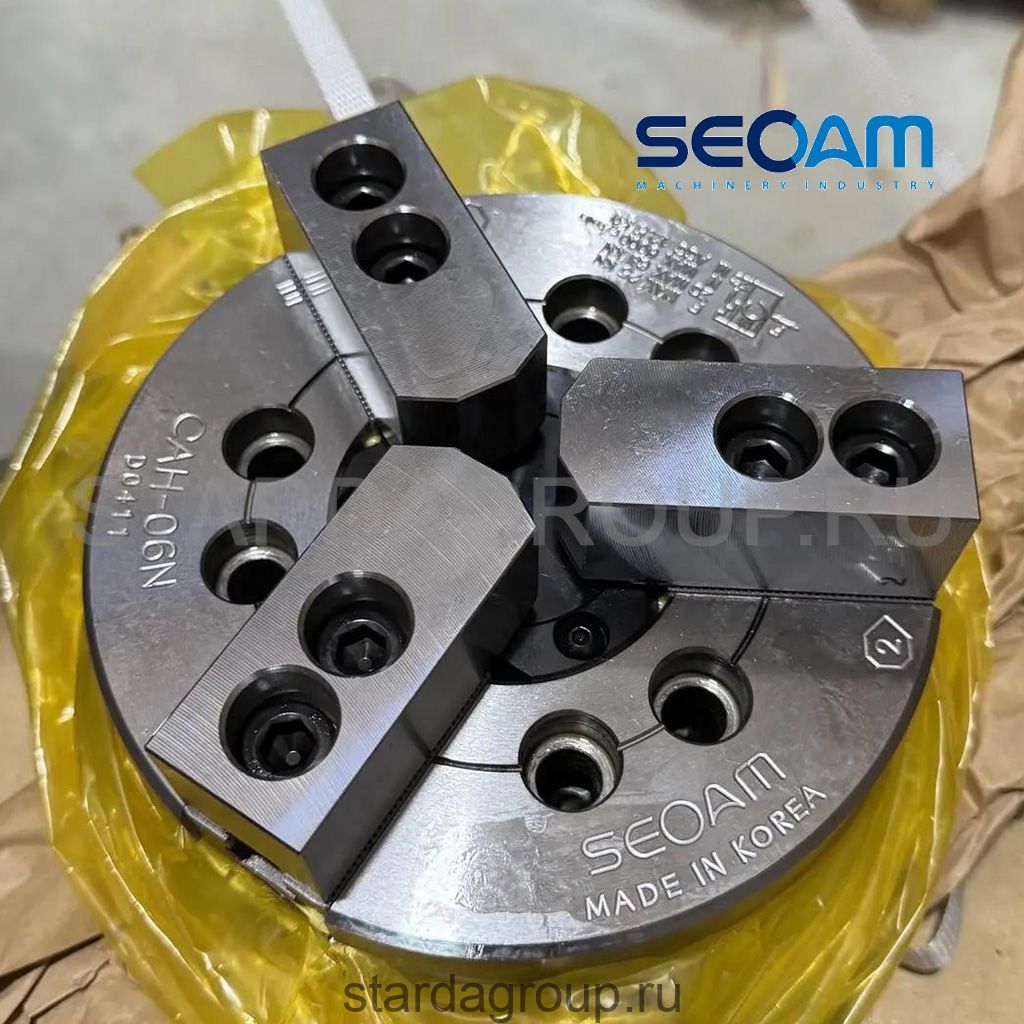

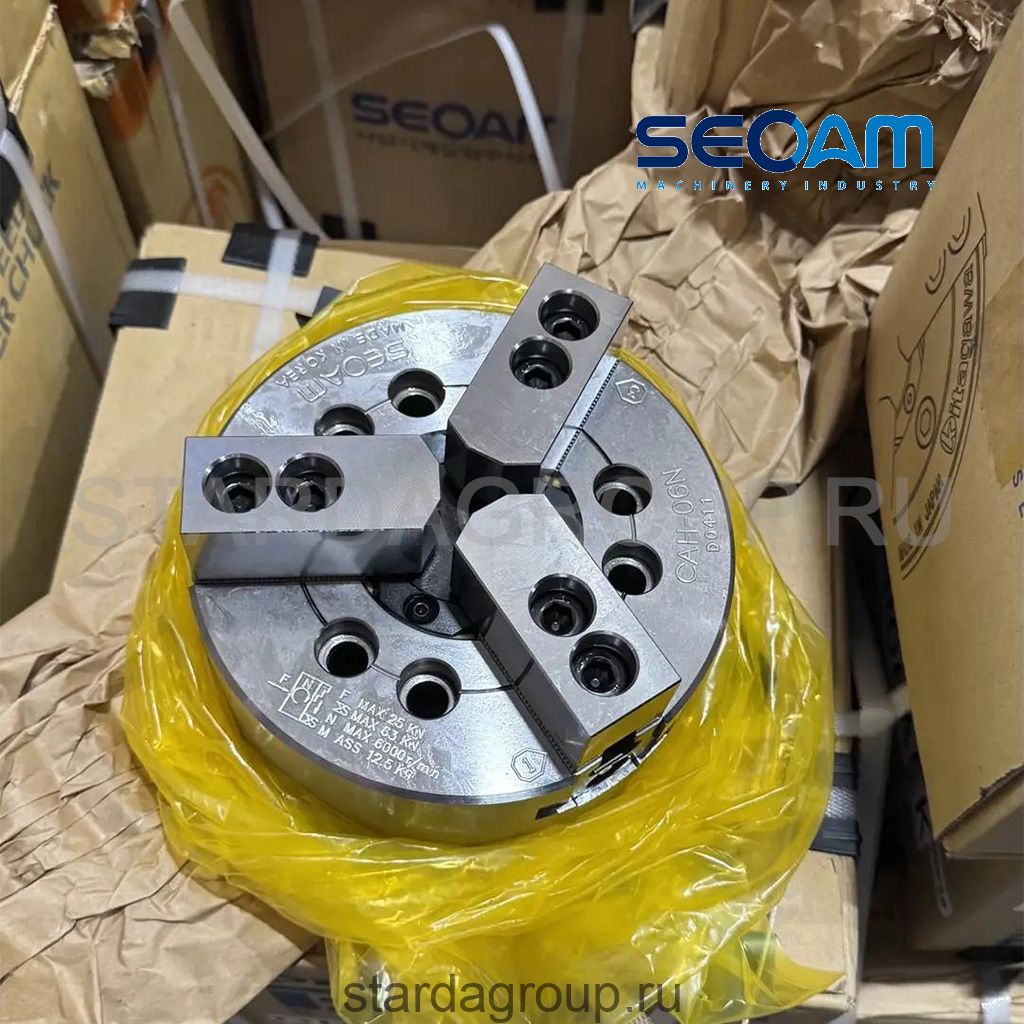

Патрон состоит из: корпуса патрона, клинового плунжера, мастер кулачка, комплекта сырых кулачков SJ-12-1 (паз 21мм) SEOAM, Т-гаек, крышки, тяговой втулки, плунжера, ручного ключа, заглушки для крышки.
Установка происходит на передний конец шпинделя через переходной фланец, который поставляется отдельно. Также к поставке идут кулачки сырые SJ-12-1 (паз 21мм) SEOAM, винты для крепления и техническая документация.
Механизированный патрон ставится на металлообрабатывающие станки при наличии гидравлической станции и тяговой трубы. Обеспечивает точную и жёсткую фиксацию заготовки.
Преимущество механизированных патронов SEOAM в сравнении с ручным, является быстрый зажим и разжим заготовки, смена кулачков. Сквозное отверстие в шпинделя позволяет вести работу с прутком диаметром до 91 мм и наладить работу в автоматическом режиме.
Комплект поставки: Патрон, кулачки сырые SJ-12-1 (паз 21мм) SEOAM (установлены на патроне), крепления, техническая документация.

Диаметр патрона: 254 мм
Диаметр сквозного (проходного) отверстия: 91 мм
Тип крепления на станок: Через переходной фланец
Максимальная скорость: 3 300 об/мин
Диапазон зажима: 50-304 мм
Ход кулачков (на диаметр): 10,2 мм
Максимальное усилие зажима: 147 кН
Зубчатое соединение кулачка: 1,5×60°
Совместимый гидроцилиндр: YSH·YAH-12 (KH1291YT)
Совместимые сырые кулачки: SJ-12-1 (паз 21мм)
Совместимые каленные кулачки: HJ-12-1 (паз 21мм)
Вес: 55,3 кг
