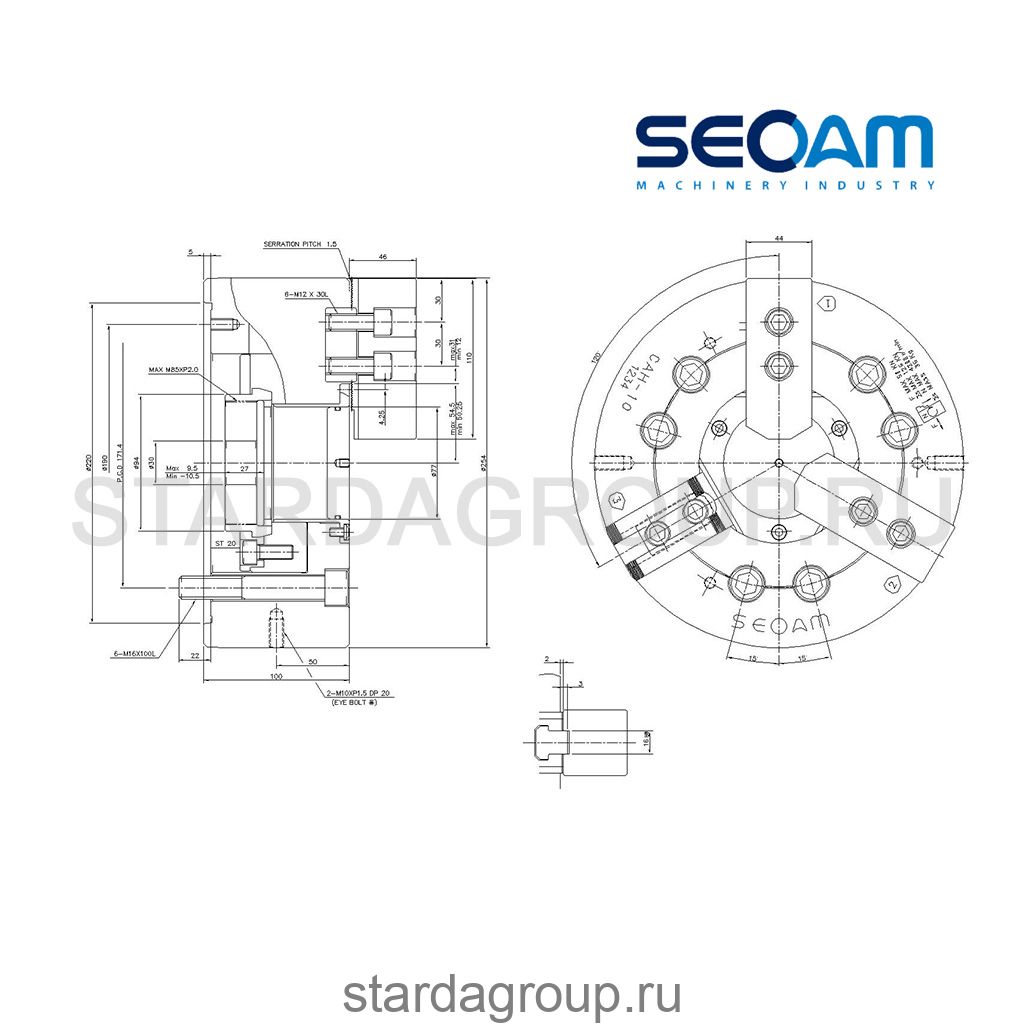

Механизированный гидравлический токарный патрон CAH-10 SEOAM со сквозным отверстием 77 мм
3-х кулачковый гидравлический патрон с проходным отверстием CAH-10 SEOAM имеет диаметр корпуса 254 мм, изготовлен из стали с используемой при изготовлении технологией процедуры закалки и шлифовки.
Резьба на тяговой гайке нарязается самостоятельно.
Дополнительно можно заказать фланец переходной на посадку DIN 55026 A2-8
Патрон является аналогом: B-210, HS-10, N-210, 3H-10, OP-10, KT10-3, ППМ-250 и других патронов
Патрон состоит из: корпуса патрона, клинового плунжера, мастер кулачка, комплекта сырых кулачков SJ-10 SEOAM, Т-гаек, крышки, тяговой втулки, плунжера, ручного ключа, заглушки для крышки.
Установка происходит на передний конец шпинделя через переходной фланец, который поставляется отдельно. Также к поставке идут кулачки сырые SJ-10 SEOAM, винты для крепления и техническая документация.
Механизированный патрон ставится на металлообрабатывающие станки при наличии гидравлической станции и тяговой трубы. Обеспечивает точную и жёсткую фиксацию заготовки.
Преимущество механизированных патронов SEOAM в сравнении с ручным, является быстрый зажим и разжим заготовки, смена кулачков. Сквозное отверстие в шпинделя позволяет вести работу с прутком диаметром до 77 мм и наладить работу в автоматическом режиме.
Комплект поставки: Патрон, кулачки сырые SJ-10 SEOAM (установлены на патроне), крепления, техническая документация.
Диаметр патрона: 254 мм
Диаметр сквозного (проходного) отверстия: 77 мм
Тип крепления на станок: Через переходной фланец
Максимальная скорость: 4 200 об/мин
Диапазон зажима: 34-254 мм
Ход кулачков (на диаметр): 8,5 мм
Максимальное усилие зажима: 125 кН
Зубчатое соединение кулачка: 1,5×60°
Совместимый гидроцилиндр: YSH·YAH-10 (KH1075YT)
Совместимые сырые кулачки: SJ-10
Совместимые каленные кулачки: HJ-10
Вес: 34,5 кг
Цены, наличие и сроки поставки уточняйте у менеджеров компании ООО "РДА Групп".
Бесплатная доставка до терминала транспортной компании.
Купить механизированные токарные патроны SEOAM из наличия на складе Вашего города.
На складе компании ООО "РДА Групп" в наличии механизированные токарные патроны диаметром от 5 до 21 дюймов. Аксессуары (фланцы FL), дополнительные кулачки (HJ, SJ высокие) и прочая станочная оснастка.
3-х кулачковый гидравлический патрон с проходным отверстием CAH-10 SEOAM имеет диаметр корпуса 254 мм, изготовлен из стали с используемой при изготовлении технологией процедуры закалки и шлифовки.
Резьба на тяговой гайке нарязается самостоятельно.
Дополнительно можно заказать фланец переходной на посадку DIN 55026 A2-8
Патрон является аналогом: B-210, HS-10, N-210, 3H-10, OP-10, KT10-3, ППМ-250 и других патронов
Патрон состоит из: корпуса патрона, клинового плунжера, мастер кулачка, комплекта сырых кулачков SJ-10 SEOAM, Т-гаек, крышки, тяговой втулки, плунжера, ручного ключа, заглушки для крышки.
Установка происходит на передний конец шпинделя через переходной фланец, который поставляется отдельно. Также к поставке идут кулачки сырые SJ-10 SEOAM, винты для крепления и техническая документация.
Механизированный патрон ставится на металлообрабатывающие станки при наличии гидравлической станции и тяговой трубы. Обеспечивает точную и жёсткую фиксацию заготовки.
Преимущество механизированных патронов SEOAM в сравнении с ручным, является быстрый зажим и разжим заготовки, смена кулачков. Сквозное отверстие в шпинделя позволяет вести работу с прутком диаметром до 77 мм и наладить работу в автоматическом режиме.
Комплект поставки: Патрон, кулачки сырые SJ-10 SEOAM (установлены на патроне), крепления, техническая документация.
Диаметр патрона: 254 мм
Диаметр сквозного (проходного) отверстия: 77 мм
Тип крепления на станок: Через переходной фланец
Максимальная скорость: 4 200 об/мин
Диапазон зажима: 34-254 мм
Ход кулачков (на диаметр): 8,5 мм
Максимальное усилие зажима: 125 кН
Зубчатое соединение кулачка: 1,5×60°
Совместимый гидроцилиндр: YSH·YAH-10 (KH1075YT)
Совместимые сырые кулачки: SJ-10
Совместимые каленные кулачки: HJ-10
Вес: 34,5 кг
Цены, наличие и сроки поставки уточняйте у менеджеров компании ООО "РДА Групп".
Бесплатная доставка до терминала транспортной компании.
Купить механизированные токарные патроны SEOAM из наличия на складе Вашего города.
На складе компании ООО "РДА Групп" в наличии механизированные токарные патроны диаметром от 5 до 21 дюймов. Аксессуары (фланцы FL), дополнительные кулачки (HJ, SJ высокие) и прочая станочная оснастка.
Поделиться:
Диаметр патрона, мм:
250
Диаметр сквозного отверстия в корпусе,мм:
77
Диапазон диаметров зажим. поверхностей:
34-254
Количество кулачков:
3
Максимальная скорость, об/мин:
4200
Масса:
34,5
Сквозное отверстие:
Да
Тип:
Устанавливается на шпиндель станка через переходной фланец
Тип сквозного отверстия:
стандартное проходное отверстие
Ход кулачка,мм:
8,5
