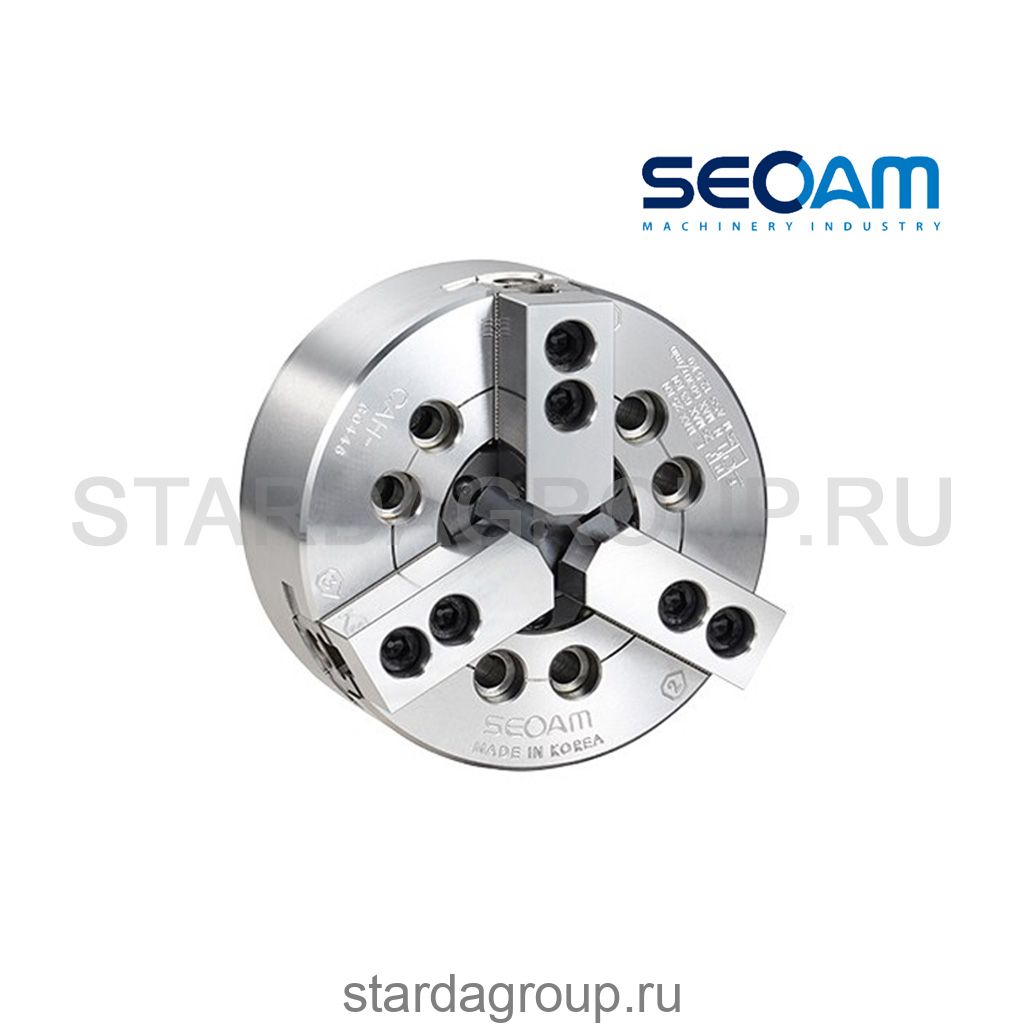

Механизированный гидравлический токарный патрон CAH-06 SEOAM со сквозным отверстием 46 мм
3-х кулачковый гидравлический патрон с проходным отверстием CAH-06 SEOAM имеет диаметр корпуса 169 мм, изготовлен из стали с используемой при изготовлении технологией процедуры закалки и шлифовки.
Резьба на тяговой гайке нарязается самостоятельно.
Дополнительно можно заказать фланец переходной на посадку DIN 55026 A2-5/A2-6
Патрон является аналогом: B-206, HS-06, N-206, 3H-06, OP-06, KT06-3, ППМ-170.45 и других патронов
Патрон состоит из: корпуса патрона, клинового плунжера, мастер кулачка, комплекта сырых кулачков SJ-06 SEOAM, Т-гаек, крышки, тяговой втулки, плунжера, ручного ключа, заглушки для крышки.
Установка происходит на передний конец шпинделя через переходной фланец, который поставляется отдельно. Также к поставке идут кулачки сырые SJ-06 SEOAM, винты для крепления и техническая документация.
Механизированный патрон ставится на металлообрабатывающие станки при наличии гидравлической станции и тяговой трубы. Обеспечивает точную и жёсткую фиксацию заготовки.
Преимущество механизированных патронов SEOAM в сравнении с ручным, является быстрый зажим и разжим заготовки, смена кулачков. Сквозное отверстие в шпинделя позволяет вести работу с прутком диаметром до 46 мм и наладить работу в автоматическом режиме.
Комплект поставки: Патрон, кулачки сырые SJ-06 SEOAM (установлены на патроне), крепления, техническая документация.
Диаметр патрона: 169 мм
Диаметр сквозного (проходного) отверстия: 46 мм
Тип крепления на станок: Через переходной фланец
Максимальная скорость: 6 000 об/мин
Диапазон зажима: 15-169 мм
Ход кулачков (на диаметр): 5,5 мм
Максимальное усилие зажима: 63 кН
Зубчатое соединение кулачка: 1,5×60°
Совместимый гидроцилиндр: YSH·YAH-06 (KH646YT)
Совместимые сырые кулачки: SJ-06
Совместимые каленные кулачки: HJ-06
Вес: 12,5 кг
Цены, наличие и сроки поставки уточняйте у менеджеров компании ООО "РДА Групп".
Бесплатная доставка до терминала транспортной компании.
Купить механизированные токарные патроны SEOAM из наличия на складе Вашего города.
На складе компании ООО "РДА Групп" в наличии механизированные токарные патроны диаметром от 5 до 21 дюймов. Аксессуары (фланцы FL), дополнительные кулачки (HJ, SJ высокие) и прочая станочная оснастка.
3-х кулачковый гидравлический патрон с проходным отверстием CAH-06 SEOAM имеет диаметр корпуса 169 мм, изготовлен из стали с используемой при изготовлении технологией процедуры закалки и шлифовки.
Резьба на тяговой гайке нарязается самостоятельно.
Дополнительно можно заказать фланец переходной на посадку DIN 55026 A2-5/A2-6
Патрон является аналогом: B-206, HS-06, N-206, 3H-06, OP-06, KT06-3, ППМ-170.45 и других патронов
Патрон состоит из: корпуса патрона, клинового плунжера, мастер кулачка, комплекта сырых кулачков SJ-06 SEOAM, Т-гаек, крышки, тяговой втулки, плунжера, ручного ключа, заглушки для крышки.
Установка происходит на передний конец шпинделя через переходной фланец, который поставляется отдельно. Также к поставке идут кулачки сырые SJ-06 SEOAM, винты для крепления и техническая документация.
Механизированный патрон ставится на металлообрабатывающие станки при наличии гидравлической станции и тяговой трубы. Обеспечивает точную и жёсткую фиксацию заготовки.
Преимущество механизированных патронов SEOAM в сравнении с ручным, является быстрый зажим и разжим заготовки, смена кулачков. Сквозное отверстие в шпинделя позволяет вести работу с прутком диаметром до 46 мм и наладить работу в автоматическом режиме.
Комплект поставки: Патрон, кулачки сырые SJ-06 SEOAM (установлены на патроне), крепления, техническая документация.
Диаметр патрона: 169 мм
Диаметр сквозного (проходного) отверстия: 46 мм
Тип крепления на станок: Через переходной фланец
Максимальная скорость: 6 000 об/мин
Диапазон зажима: 15-169 мм
Ход кулачков (на диаметр): 5,5 мм
Максимальное усилие зажима: 63 кН
Зубчатое соединение кулачка: 1,5×60°
Совместимый гидроцилиндр: YSH·YAH-06 (KH646YT)
Совместимые сырые кулачки: SJ-06
Совместимые каленные кулачки: HJ-06
Вес: 12,5 кг
Цены, наличие и сроки поставки уточняйте у менеджеров компании ООО "РДА Групп".
Бесплатная доставка до терминала транспортной компании.
Купить механизированные токарные патроны SEOAM из наличия на складе Вашего города.
На складе компании ООО "РДА Групп" в наличии механизированные токарные патроны диаметром от 5 до 21 дюймов. Аксессуары (фланцы FL), дополнительные кулачки (HJ, SJ высокие) и прочая станочная оснастка.
Поделиться:
Диаметр патрона, мм:
160
Диаметр сквозного отверстия в корпусе,мм:
46
Диапазон диаметров зажим. поверхностей:
15-169
Количество кулачков:
3
Максимальная скорость, об/мин:
6000
Масса:
12,5
Сквозное отверстие:
Да
Тип:
Устанавливается на шпиндель станка через переходной фланец
Тип сквозного отверстия:
стандартное проходное отверстие
Ход кулачка,мм:
5,5
