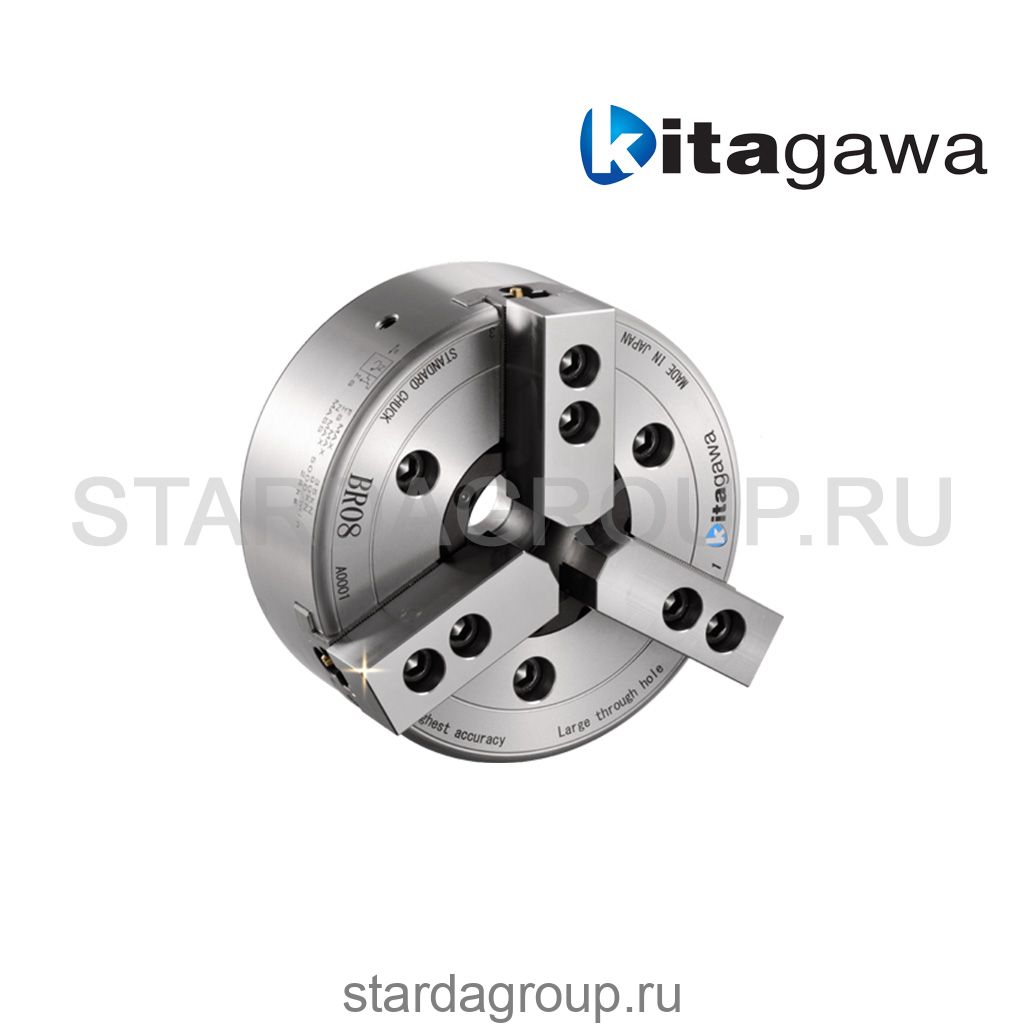

Механизированный токарный патрон BR-12 Kitagawa

Механизированный высокоскоростной токарный патрон BR-12 Kitagawa c большим проходным отверстием 106 мм.
3-х кулачковый гидравлический патрон большим с проходным отверстием BR-12 STARDA имеет диаметр корпуса 315 мм, изготовлен из стали с используемой при изготовлении технологией процедуры закалки и шлифовки.

Патрон является аналогом: HS-12, MH-12, N-212, NB-212, 3H-212, OP-212, OPB-212, CAH-12,B212, BB212 и других патронов

BR-12 - это самый крупный и мощный механизированный токарный патрон в представленной линейке Kitagawa. Он предназначен для надёжной фиксации самых больших и тяжёлых заготовок, обеспечивая максимальную силу зажима и исключительную жёсткость. Эта модель — оптимальный выбор для тяжёлого машиностроения и серийного производства крупногабаритных деталей.

Патрон рассчитан на работу в условиях высоких нагрузок и интенсивной эксплуатации, где требуется максимальная стабильность и точность.

Ключевые технические характеристики:


Параметры	Значение
Диаметр сквозного отверстия	106 мм
Диапазон зажима (внешний)	мм
Диапазон зажима (внутренний)	до 106 мм
Ход кулачков (по диаметру)	10,6 мм
Ход плунжера	23 мм
Максимальная сила вытягивания (OD)	60 кН
Максимальная статическая сила зажима (OD)	156 кН
Максимальная скорость вращения	3500 об/мин
Динамическая сила зажима при макс. скорости (OD)	53 кН
Момент инерции	0,80 кг·м²
Масса (с мягкими кулачками)	57 кг

Совместимая оснастка и аксессуары

Для полноценной работы патрона BR-12 требуется гидравлический цилиндр и комплект кулачков.

   Гидравлические цилиндры:
       - SS2110K     .
   Мягкие кулачки (Soft Jaws):
       - Стандартной высоты.
       - Увеличенной высоты (Extra Tall).
       - Для зажима малых диаметров.
   Твёрдые кулачки (Hard Jaws):
       HB12N1.

   Опция Tnut-Plus: TN12PLUS.

Преимущества и применение

Патрон BR-12 является идеальным решением для:

• обработки особо крупных и тяжёлых деталей;
• выполнения операций с максимальными припусками на обработку;
• использования на тяжёлых токарных станках и в автоматизированных линиях для крупногабаритных заготовок;
• задач, где требуется непревзойдённая жёсткость и стабильность.

Эта модель гарантирует максимальную производительность и точность при работе с самыми сложными заготовками

Цены, наличие и сроки поставки уточняйте у менеджеров компании ООО "РДА Групп".
Бесплатная доставка до терминала транспортной компании.
Купить механизированные токарные патроны Kitagawa (Китагава) из наличия на складе Вашего города.
На складе компании ООО "РДА Групп" в наличии механизированные токарные патроны диаметром от 5 до 21 дюймов. Аксессуары (фланцы FL), дополнительные кулачки (HJ, SJ высокие) и прочая станочная оснастка.
