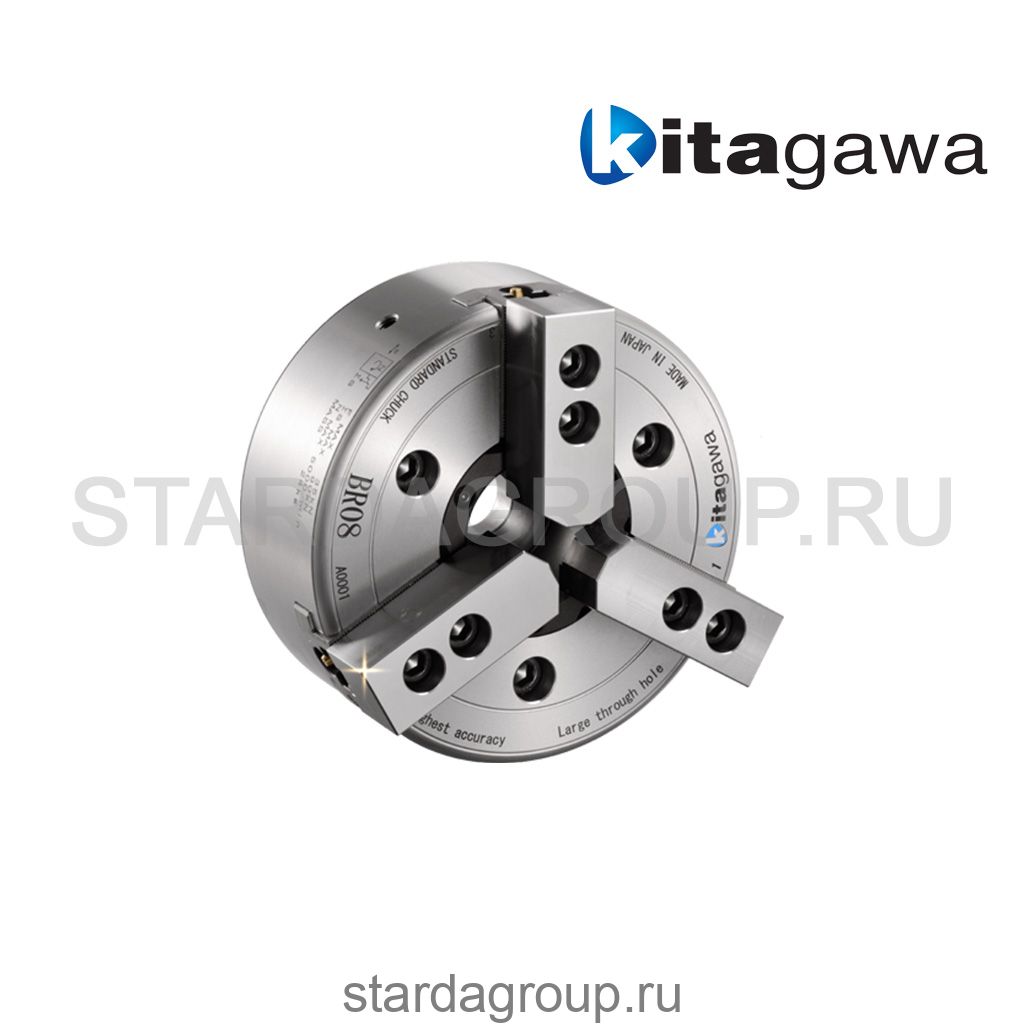

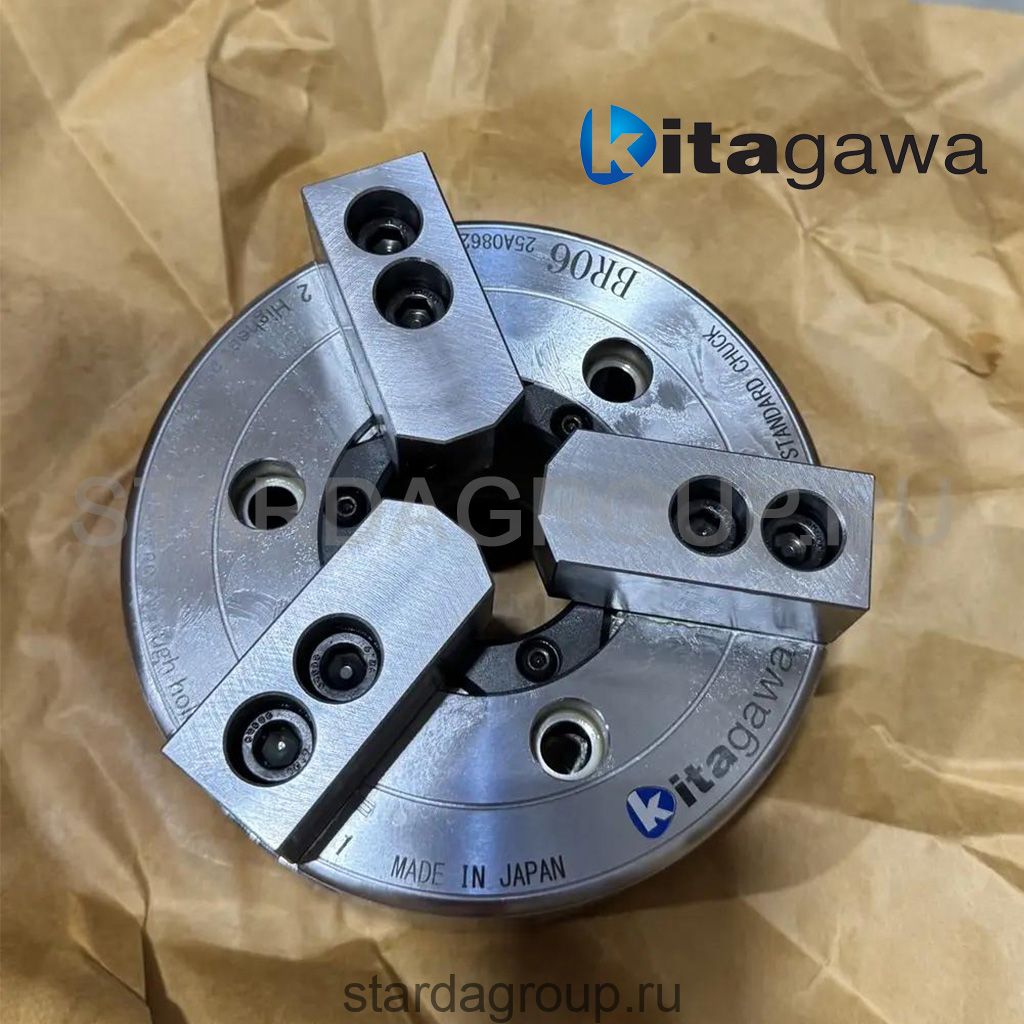

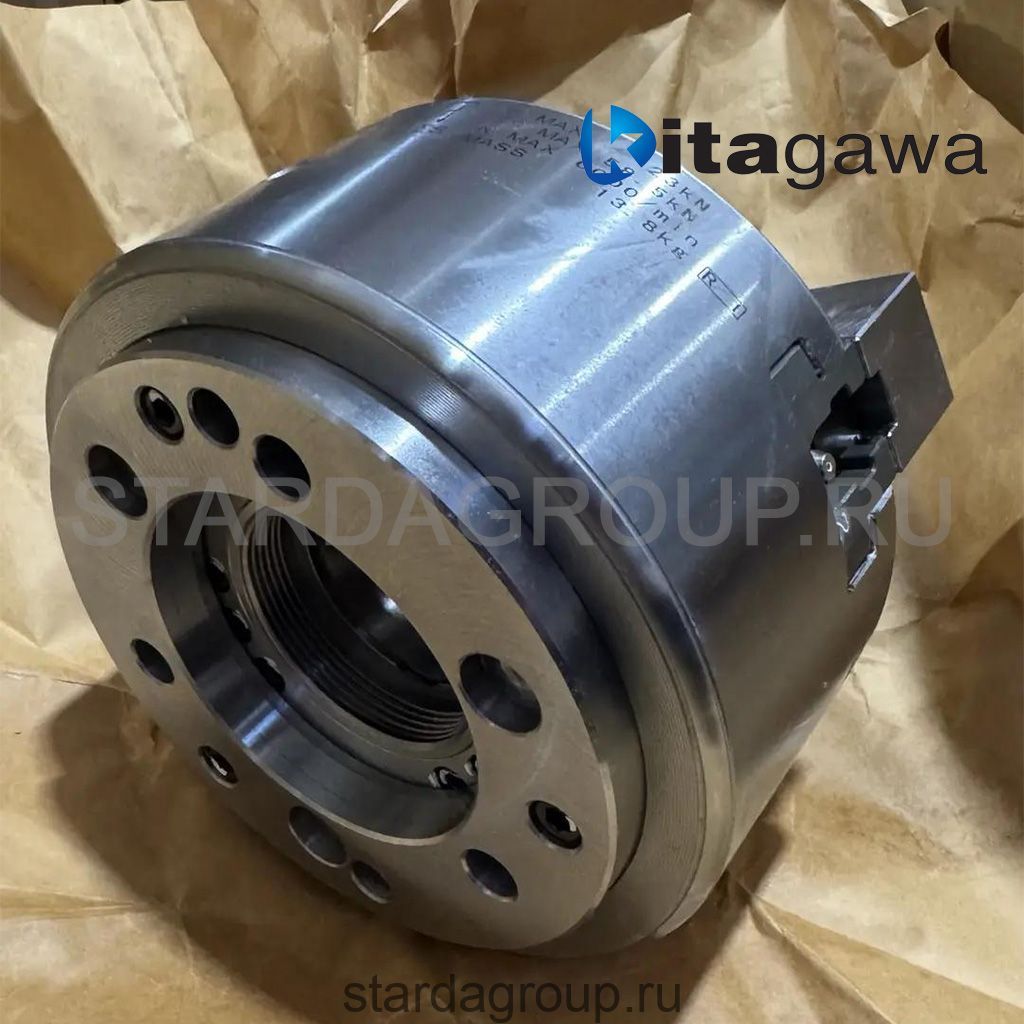

Механизированный токарный патрон BR-208 Kitagawa

Механизированный высокоскоростной токарный патрон BR-208 Kitagawa c большим проходным отверстием 66 мм.
3-х кулачковый гидравлический патрон большим с проходным отверстием BR-208/BB-208 Kitagawa имеет диаметр корпуса 210 мм, изготовлен из стали с используемой при изготовлении технологией процедуры закалки и шлифовки.

Диаметр патрона:210 мм
Диаметр сквозного (проходного) отверстия: 66 мм
Тип крепления на станок: Через переходной фланец

Патрон является аналогом: HS-08, MH-08, N-208, NB-208, 3H-208, OP-208, OPB-208, CAH-08,B208, BB208 и других патронов

BR-208 - это гидравлический механизированный токарный патрон от Kitagawa, предназначенный для надёжной и быстрой фиксации заготовок среднего и крупного размера. Он является одной из ключевых моделей в линейке, сочетая в себе высокую силу зажима, точность и долговечность.
Патрон широко применяется в серийном производстве, на станках с ЧПУ и в автоматизированных линиях, где критически важны повторяемость и производительность.

Ключевые технические характеристики:


Параметры	Значение
Диаметр сквозного отверстия	66 мм
Диапазон зажима (внешний)	22–210 мм
Диапазон зажима (внутренний)	до 66 мм
Ход кулачков (по диаметру)	7,4 мм
Ход плунжера	16 мм
Максимальная сила вытягивания (OD)	35 кН
Максимальная статическая сила зажима (OD)	90 кН
Максимальная скорость вращения	5000 об/мин
Динамическая сила зажима при макс. скорости (OD)	36 кН
Момент инерции	0,14 кг·м²
Масса (с мягкими кулачками)	22,2 кг

Совместимая оснастка и аксессуары

Для полноценной работы патрона BR-208 требуется гидравлический цилиндр и комплект кулачков.

   Гидравлические цилиндры:
       - SR1566C (стандартный).
      -  SS1666K (короткий/компактный).
   Мягкие кулачки (Soft Jaws):
       - Стандартной высоты.
       - Увеличенной высоты (Extra Tall).
       - Для зажима малых диаметров.
   Твёрдые кулачки (Hard Jaws):
       HB08A1.
       HB08N1.
   Опция Tnut-Plus: TN08PLUS.

Преимущества и применение

BR-08 идеально подходит для:

• серийного и мелкосерийного производства;
• обработки деталей среднего размера;
• использования на токарных станках с ЧПУ и в автоматизированных линиях;
• задач, требующих высокой повторяемости установки заготовки.

Патрон обеспечивает быструю смену заготовок, высокую силу зажима и стабильность обработки, что способствует повышению общей производительности оборудования.

Цены, наличие и сроки поставки уточняйте у менеджеров компании ООО "РДА Групп".
Бесплатная доставка до терминала транспортной компании.
Купить механизированные токарные патроны Kitagawa (Китагава) из наличия на складе Вашего города.
На складе компании ООО "РДА Групп" в наличии механизированные токарные патроны диаметром от 5 до 21 дюймов. Аксессуары (фланцы FL), дополнительные кулачки (HJ, SJ высокие) и прочая станочная оснастка.
