Механизированный токарный патрон BR-06 Kitagawa

Механизированный высокоскоростной токарный патрон BR-06 Kitagawa c большим проходным отверстием 53 мм.
3-х кулачковый гидравлический патрон большим с проходным отверстием BR-06 STARDA имеет диаметр корпуса 170мм, изготовлен из стали с используемой при изготовлении технологией процедуры закалки и шлифовки.

Патрон является аналогом: HS-06, MH-06, N-206, NB-206, 3H-206, OP-206, OPB-206, CAH-06,B206, BB206 и других патронов

BR-06 - это одна из самых популярных моделей в линейке механизированных токарных патронов Kitagawa.
Он представляет собой гидравлический патрон, предназначенный для быстрой, надёжной и высокоточной фиксации заготовок на токарных станках, в том числе с ЧПУ.

Патрон сочетает в себе компактные размеры и высокую силу зажима, что делает его универсальным решением для широкого спектра производственных задач.

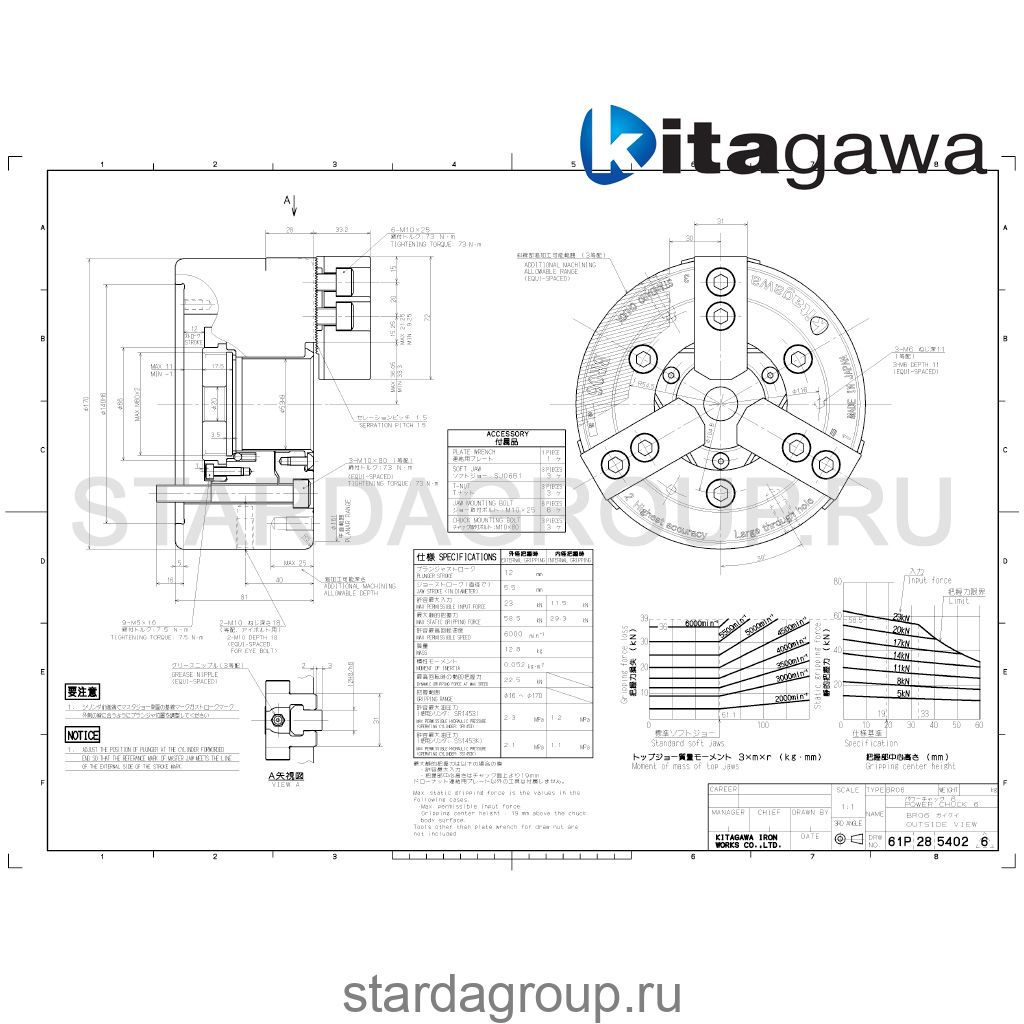

Ключевые технические характеристики:


Параметр	Значение
Диаметр сквозного отверстия	53 мм
Диапазон зажима (внешний)	16–170 мм
Диапазон зажима (внутренний)	до 53 мм
Ход кулачков (по диаметру)	5,5 мм
Ход плунжера	12 мм
Максимальная сила вытягивания (OD)	23 кН
Максимальная статическая сила зажима (OD)	58,5 кН
Максимальная скорость вращения	6000 об/мин
Динамическая сила зажима при макс. скорости (OD)	22,5 кН
Момент инерции	0,052 кг·м²
Масса (с мягкими кулачками)	12,8 кг

Совместимая оснастка и аксессуары

Для полноценной работы патрона BR-06 требуется гидравлический цилиндр и комплект кулачков.

   Гидравлические цилиндры:
       - SR1453C (стандартный).
      -  SS1453K (короткий/компактный).
   Мягкие кулачки (Soft Jaws):
       - Стандартной высоты.
       - Увеличенной высоты (Extra Tall).
       - Для зажима малых диаметров.
   Твёрдые кулачки (Hard Jaws):
       HB06A1.
       HB06B1.
   Опция Tnut-Plus: TN06PLUS.

Преимущества и применение

BR-06 идеально подходит для:

• серийного и мелкосерийного производства;
• обработки деталей среднего размера;
• использования на токарных станках с ЧПУ и в автоматизированных линиях;
• задач, требующих высокой повторяемости установки заготовки.

Патрон обеспечивает быструю смену заготовок, высокую силу зажима и стабильность обработки, что способствует повышению общей производительности оборудования.

Цены, наличие и сроки поставки уточняйте у менеджеров компании ООО "РДА Групп".
Бесплатная доставка до терминала транспортной компании.
Купить механизированные токарные патроны Kitagawa (Китагава) из наличия на складе Вашего города.
На складе компании ООО "РДА Групп" в наличии механизированные токарные патроны диаметром от 5 до 21 дюймов. Аксессуары (фланцы FL), дополнительные кулачки (HJ, SJ высокие) и прочая станочная оснастка.
