Механизированные токарные патроны Kitagawa (Китагава)

Скачать каталог механизированных токарных патронов, цилиндров, запчастей Kitagawa

Механические патроны Kitagawa от компании РДА Групп серии:

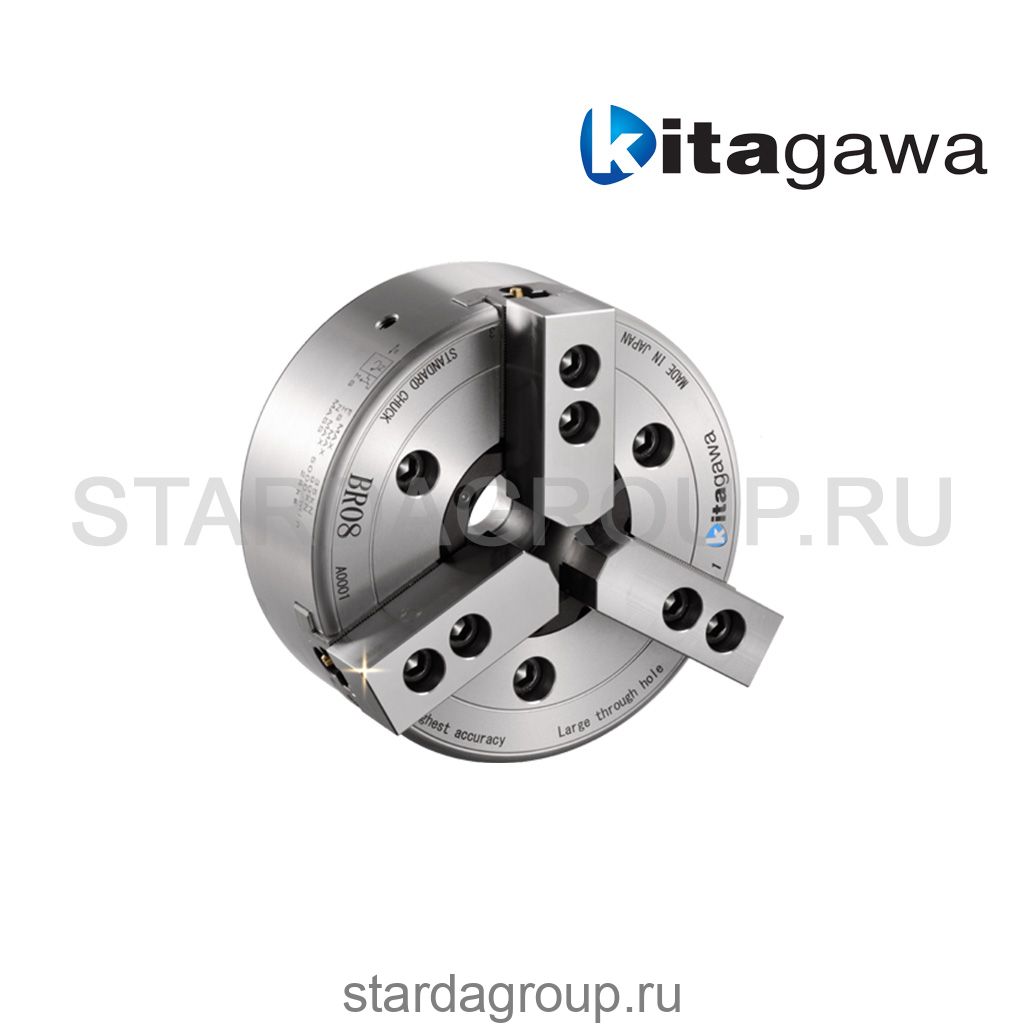

BR - Высокоточные, со сверхбольшим сквозным отверстием, высокоскоростные патроны.

Модель		BR05	BR06	BR08	BR10	BR12
Диаметр сквозного отверстия, мм		33	53	66	81	106
Диапазон зажима, мм	Макс,	135	170	210	254	315
	Мин,	7	16	22	31	44
Ход кулачка, мм		5,4	5,5	7,4	8,8	10,6
Ход поршня, мм		10	12	16	19	23
Максимальное усилие вытягивания тяги, кН		16,5	23	35	49	60
Максимальное статическое усилие захвата, кН		36	58,5	90	123	156
Максимальная скорость, об/мин:		8000	6000	5000	4500	3500
Динамическое усилие захвата при макс, скорости, кН		15,5	22,5	36	44	53
(при наружном захвате)
Момент инерции, кг･м2		0,015	0,052	0,14	0,32	0,8
Вес, кг		6,2	12,8	22,2	35,8	57
(с сырыми кулачками SJ)
Соответствующий цилиндр		F0933H	SR1453C	SR1566C	SR1781C	SS2110K
			SS1453K	SS1666K	SS1881K
Соответствующие мягкие кулачки SJ (болты для крепления зажимов в комплект не входят)		SJ05N1	SJ06B1	SJ08B1	SJ10B1	SJ12N1
Соответствующие каленые кулачки HJ/HB (болты для крепления зажимов в комплект не входят)		HB04N1	HB06A1 HB06B1	HB08B1 HB08N1	HB10AA1	HB12N1



Серия патронов BR- ранее это серия была BB, Серия BB200 - снята с производства как и серия BBT200
BR-AJC - патрон с автоматической быстрой сменой кулачков.
BR-AJC_M - Модернизация патронов серии BR /BRT для быстрой замены кулачков.
B-стандартные патроны со сквозным овтерстием.
B-200 - стандартные патроны со сквозным овтерстием.
B-200A - стандартные патроны со сквозным овтерстием и переходным фланцем и другие серии

Механические патроны Kitagawa - это универсальные и высокоточные зажимные устройства, которые подходят для широкого спектра токарных станков. Их применяют как в единичном, так и в серийном производстве, а также на автоматизированных линиях.

Для каких станков подходят

• Универсальные токарные станкиПатроны с ручным зажимом (например, с ключом) устанавливаются на стандартные токарные станки для обработки единичных и мелкосерийных деталей.
• Токарные станки с ЧПУ (CNC Lathes)Механические патроны Kitagawa широко используются на современных токарных центрах с числовым программным управлением. Они обеспечивают высокую повторяемость зажима и точность позиционирования.
• Многошпиндельные токарные автоматыДля высокопроизводительной обработки применяются специальные модели патронов, рассчитанные на быструю смену заготовок и работу в автоматическом цикле.
• Автоматизированные производственные линииПатроны Kitagawa могут быть интегрированы в роботизированные комплексы и линии с автоматической загрузкой/выгрузкой заготовок.

Типы крепления

• Патроны выпускаются с различными типами крепления на шпиндель станка:
  • DIN 55026 (сквозное крепление А2)
  • Cam-Lock (быстросменное крепление);
  • Threaded (резьбовое крепление);
  • DIN 6350 (фланцевое крепление).

Это позволяет подобрать патрон практически для любого токарного станка, независимо от его конструкции и назначения.

Преимущества использования

• Высокая точность и повторяемость зажима.
• Надёжность и долговечность даже при интенсивной эксплуатации.
• Широкий диапазон размеров и модификаций.
• Возможность использования как в ручном, так и в автоматизированном режиме.

Механические патроны Kitagawa - это универсальное решение для большинства токарных станков, обеспечивающее качество обработки и производительность.

ООО «РДА Групп» - надёжный поставщик по оснащению производства продукцией Kitagawa.

Цены, наличие и сроки поставки уточняйте у менеджеров компании ООО "РДА Групп".
Самовывоз в день оплаты. Бесплатная доставка до терминала транспортной компании.
Приобретайте качественную станочную оснастку по лучшей цене у надежного поставщика
со всеми необходимыми подтверждающими документами!
