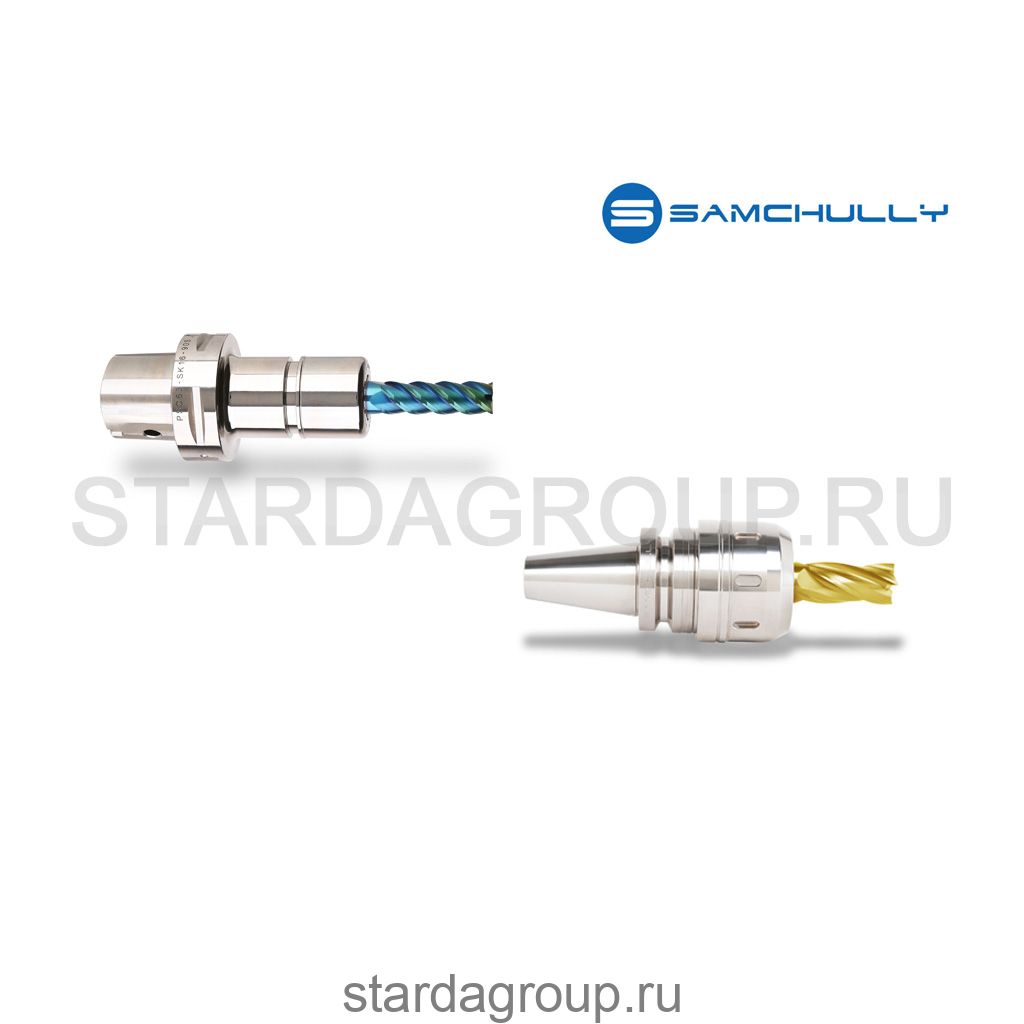

Инструментальная фрезерная оснастка Samchully

Инструментальная фрезерная оснастка Samchully — это широкий спектр систем и приспособлений, предназначенных для надежного и точного крепления режущего инструмента (фрез, свёрл, расточных оправок) в шпинделе фрезерных станков с ЧПУ. Эта категория оснастки является критически важной для обеспечения жесткости, точности и высокой производительности при фрезерных операциях.
Samchully предлагает решения, основанные на ведущих мировых стандартах, что обеспечивает совместимость с большинством современных станков.

Основные типы инструментальной фрезерной оснастки Samchully

1. Цанговые патроны (ER)

Это наиболее распространенный тип оснастки для зажима цилиндрического хвостовика инструмента (например, фрез или свёрл малого диаметра).

• Стандарт ER: Samchully производит цанговые патроны в соответствии со стандартом DIN 6499 (ER). Они обеспечивают высокую точность центрирования и равномерный зажим инструмента по всей поверхности хвостовика.
• Диапазон: Доступны патроны для широкого диапазона размеров цанг (от ER11 до ER40), что позволяет работать с инструментом диаметром от 1 мм до 26 мм и более.
• Посадочные конусы: Патроны выпускаются с различными типами хвостовиков для установки в шпиндель станка: SK (DIN 69871), BT (MAS 403), HSK (DIN 69893) и другие.

2. Термопатроны (Hot Grip Chucks)

Патроны с термозажимом, предназначенные для высокоточной и высокоскоростной обработки.

• Принцип действия: Инструмент (хвостовик) нагревается, что вызывает его расширение. Затем он вставляется в холодную оправку патрона. После остывания и сжатия инструмент зажимается с высокой точностью и огромной силой.
• Преимущества: Обеспечивают максимальную точность биения (менее 3 мкм), высокую жесткость и передачу большого крутящего момента. Идеальны для чистовой обработки, высокоскоростного фрезерования и работы с длинным инструментом.

3. Гидропластовые и гидромеханические патроны

Оснастка, использующая для зажима эластичную среду (гидропласт) или гидравлический принцип.

• Принцип действия: При затягивании винта внутри патрона создается давление, которое равномерно распределяется по внутренней поверхности, зажимая инструмент.
• Преимущества: Обеспечивают очень низкий уровень биения и высокую повторяемость. Часто используются для финишной обработки и работы с высокоточным инструментом.

4. Оправки для торцевых и дисковых фрез

Это тяжелые, массивные оправки, предназначенные для установки крупногабаритного инструмента, такого как торцевые и дисковые фрезы большого диаметра.

• Конструкция: Имеют усиленную конструкцию для восприятия высоких радиальных нагрузок.
• Посадочные поверхности: Как правило, оснащены конусом HSK​,SK , BT, BTT, PSCдля установки в шпиндель обрабатывающего центра.

5. Расточные системы

Комплексные системы для внутренней обработки отверстий.

• Состав: Включают в себя державки, регулируемые резцовые блоки (борштанги) и сменные режущие пластины.
• Назначение: Позволяют с высокой точностью растачивать отверстия больших диаметров, а также выполнять операции по увеличению и чистовой обработке уже существующих отверстий.

Ключевые преимущества оснастки Samchully

• Высокая точность: Все элементы оснастки производятся с жесткими допусками, что минимизирует биение инструмента и повышает качество поверхности детали.
• Жесткость: Конструкция патронов обеспечивает максимальную передачу усилия от шпинделя к инструменту без деформаций.
• Широкий ассортимент: Samchully предлагает полный спектр переходных элементов (переходные втулки, держатели Weldon, резьбовые патроны), что позволяет адаптировать практически любой инструмент под конкретный станок.
• Совместимость: Оснастка соответствует международным стандартам (DIN, ISO), что делает ее совместимой со станками ведущих мировых производителей.
