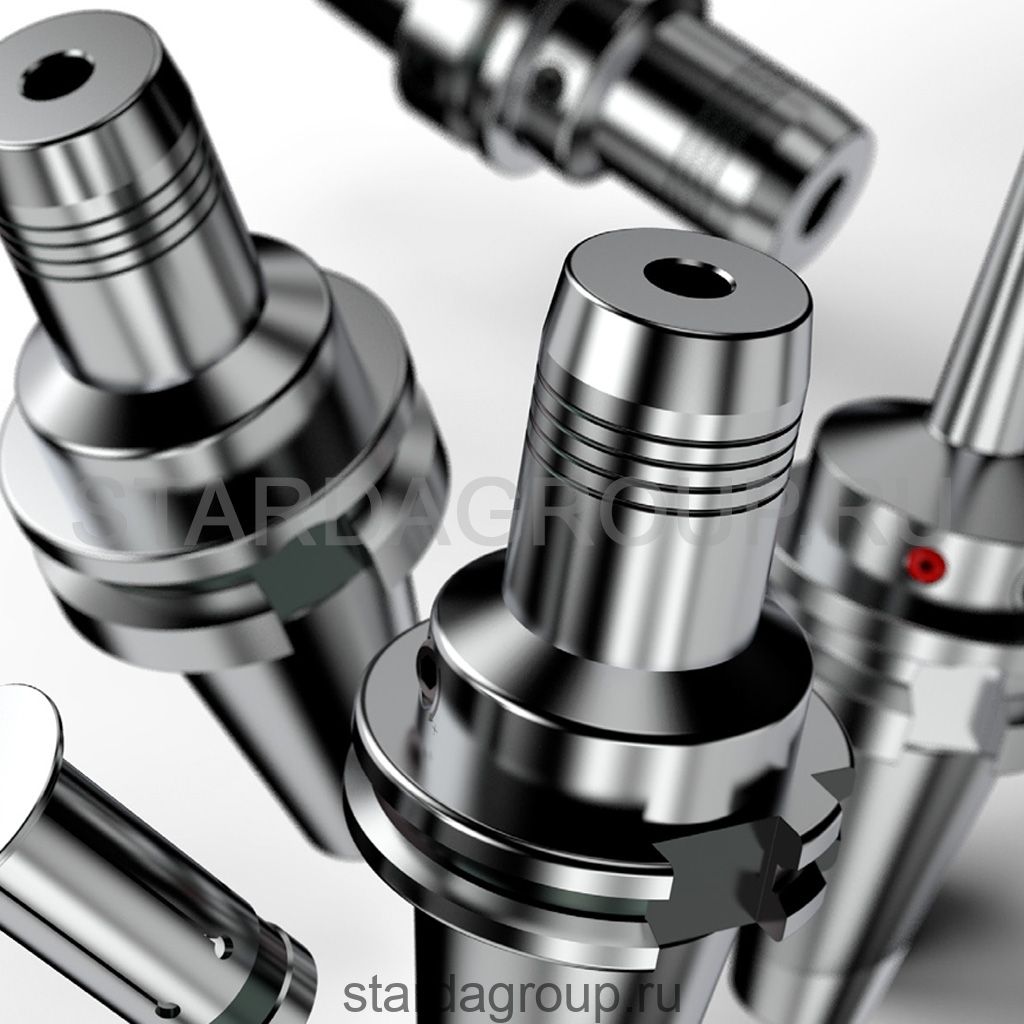

​Гидропластовые патроны Kintek

Гидропластовые оправки (гидравлические оправки или гидропатроны) производства Kintek представляют собой высокотехнологичную систему крепления инструмента, которая является эффективной альтернативой термозажимным (термопатронам) и цанговым патронам. Эта технология широко применяется на фрезерных станках с ЧПУ для достижения высокой точности и производительности.

Принцип работы

В основе конструкции лежит тонкостенная втулка, заполненная специальной рабочей жидкостью - гидропластом. При закручивании винта, расположенного на корпусе оправки, создаётся давление, которое равномерно сжимает втулку изнутри. Эта втулка, в свою очередь, с огромной и абсолютно равномерной силой обжимает хвостовик режущего инструмента.

Ключевые преимущества гидропластовых оправок Kintek

1. Высочайшая точность и минимальное биение: усилие зажима распределяется абсолютно равномерно по всей поверхности хвостовика инструмента (на 360 градусов). Это обеспечивает концентричность с точностью до нескольких микрон (обычно биение не превышает 0,003–0,005 мм), что значительно превосходит показатели цанговых патронов.
2. Превосходная передача крутящего момента: благодаря равномерному обжиму инструмент не проскальзывает в патроне даже при высоких нагрузках. Это позволяет использовать более высокие режимы резания.
3. Гашение вибраций: гидропласт внутри втулки работает как демпфер, поглощая вибрации, возникающие в процессе резания. Это улучшает качество обработанной поверхности и продлевает срок службы как самого инструмента, так и шпинделя станка.
4. Высокая повторяемость: при каждой смене инструмента патрон выставляет режущую кромку с одинаковой точностью. Это критически важно для серийного производства, так как исключает необходимость повторной привязки инструмента и гарантирует стабильность размеров деталей.
5. Универсальность и простота использования: один гидропатрон может использоваться с широким диапазоном диаметров инструмента за счёт применения переходных цанг. Для зажима не требуется специальное дорогостоящее оборудование (термозажимной станок), как в случае с термопатронами. Операция зажима и разжима выполняется быстро - простым поворотом винта.

Применение и номенклатура

Гидропластовые оправки Kintek используются для крепления осевого инструмента (свёрл, фрез, разверток) с цилиндрическим хвостовиком, когда к операции предъявляются повышенные требования по точности, качеству поверхности и производительности.
В каталогах поставщиков можно найти такие позиции, как:

• BT40-HC16-90: гидропластовый патрон с конусом BT40, для инструмента с хвостовиком диаметром 16 мм, длина рабочей части (вылет) - 90 мм.
• BT40-PHC12-75: аналогичный патрон для инструмента диаметром 12 мм с вылетом 75 мм.

Эти оправки доступны для всех основных стандартов шпинделей: BT (MAS 403), SK (DIN 69871),  HSK (DIN 69893) и других.
