ООО "РДА Групп" предлагет из наличия оригинальную продукцию компании Samchully (Самчулли), которая зарекомендовала себя как производитель прецизионных механизированных токарных патронов.

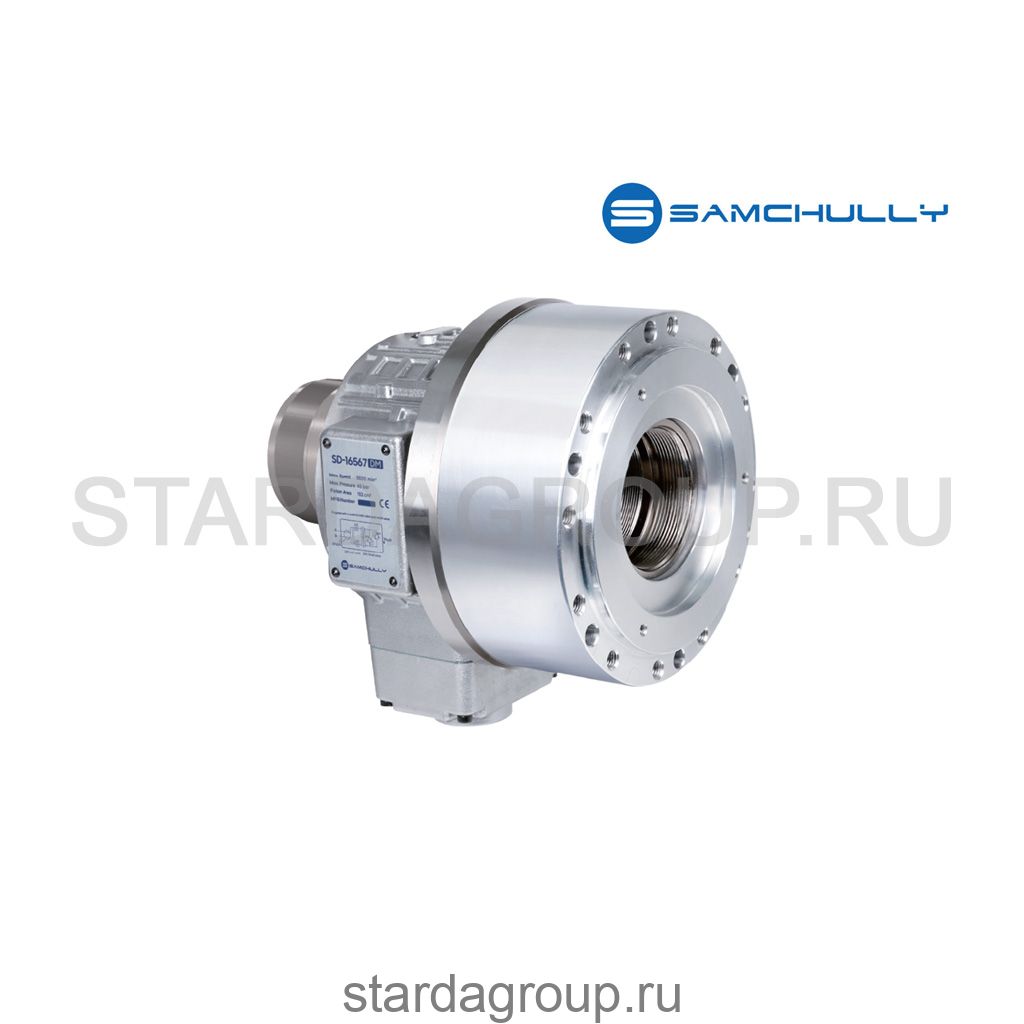

Гидравлические цилиндры Samchully - это прецизионные компоненты, предназначенные для работы в качестве привода механизированных токарных патронов. Они устанавливаются на заднюю часть шпинделя станка и преобразуют давление гидравлической системы в механическое движение, обеспечивая зажим и разжим кулачков патрона. Samchully предлагает несколько серий цилиндров, оптимизированных для разных задач.
Основные серии и модели гидравлических цилиндров Samchully
1. Серия SD (Short-Body, открытый центр)
Высокоскоростные цилиндры с укороченным корпусом и большим сквозным отверстием. Сбалансированное решение для высоких оборотов и компактной установки.
- SD-13546 - Стандартная модель.
- SD-15452 - Стандартная модель.
- SD-17568 - Стандартная модель.
- SD-18577 - Стандартная модель.
- SD-18582 - Стандартная модель.
- SD-21510 - Стандартная модель.
2. Серия SDL / SD/L (Long Stroke, открытый центр)
Цилиндры серии SD с увеличенным ходом поршня. Используются для зажима деталей сложной формы, фланцевых заготовок и труб.
- SDL-25411
- SDL-30516
3. Серия SH (Standard High-speed, открытый центр)
Стандартные высокоскоростные цилиндры с укороченным корпусом. Являются развитием серии SYH, отличаются встроенными клапанами безопасности.
- SH-13046
- SH-15052
- SH-25011
4. Серия SHL / SH/L (Long Stroke, открытый центр)
Цилиндры серии SH с увеличенным ходом поршня.
5. Серия SYH (Standard, открытый центр)
Классические стандартные цилиндры с открытым центром. Являются предшественниками серии SH.
6. Серия SYHL (Standard Long, открытый центр)
Цилиндры серии SYH с увеличенным ходом поршня.
7. Серия Y-R (Закрытый центр)
Цилиндры с закрытым центром. Обеспечивают более высокую силу зажима по сравнению с аналогами открытого центра.
8. Серия Y-RE (Закрытый центр с переключателем)
Аналог серии Y-R, но оснащенный переключателем для управления режимами работы.
9. Серия YH-RE (Ультра-компактный, закрытый центр)
Сверхкомпактные цилиндры с закрытым центром и бесконтактным подвесом.
10. Серия YS-RA (Ультра-компактный, закрытый центр)
Еще одна модификация ультра-компактных цилиндров с закрытым центром.
11. Специализированные и двухпоршневые цилиндры
- DY: Двухпоршневой гидравлический цилиндр.
- DYV: Двухпоршневой цилиндр с запорным клапаном.
12. Пневматические цилиндры
Хотя ваш запрос касался гидравлических систем, стоит отметить, что Samchully также производит пневматические аналоги для использования на линиях без гидравлики.
- AY-R: Пневматический цилиндр с закрытым центром.
Краткое описание серий для выбора:
| Серия | Тип центра | Ход | Основное применение |
|---|---|---|---|
| SD / SH | Открытый | Стандартный | Универсальное применение, высокие обороты, стандартный зажим. |
| SDL / SHL | Открытый | Удлиненный | Зажим деталей сложной формы, фланцевых и трубных заготовок. |
| SYH / SYHL | Открытый | Стандартный / Удл. | Классические стандартные цилиндры (устаревающая серия). |
| Y-R / Y-RE | Закрытый | Стандартный | Задачи, требующие максимальной силы зажима. |
| DY / DYV | - | - | Специализированные двухпоршневые системы. |
Выбор конкретной модели зависит от типа токарного патрона, требований к усилию зажима и максимальной скорости вращения шпинделя.
Технические характеристики (на примере SD-17568)
| Параметр | Значение |
|---|---|
| Проходное отверстие | 68 мм |
| Диаметр поршня | 170 мм |
| Ход поршня | 29–30 мм |
| Макс. обороты | 5600 об/мин |
| Усилие толкающее | 75 кН (7650 кгс) |
| Усилие тянущее | 70 кН (7140 кгс) |
| Резьба тяги | M75×2.0 |
| Вес | ~16.5 кг |
Таким образом, при выборе гидравлического цилиндра Samchully необходимо учитывать тип и размер токарного патрона, требуемое усилие зажима, максимальную скорость вращения шпинделя и специфику обрабатываемых деталей.
Свяжитесь с нами для получения актуального прайс-листа и консультации по продукции Samchully.
Цены, наличие и сроки поставки уточняйте у менеджеров компании ООО "РДА Групп".
