Аксессуары Samchully

Ручные токарные патроны Samchully представляют собой классическую спирально-реечную оснастку, предназначенную для зажима заготовок на токарных станках с ручным управлением. В отличие от механизированных (гидравлических или пневматических) аналогов, они не требуют внешнего привода и управляются оператором с помощью ключа, который вращает спираль, перемещающую три или четыре кулачка одновременно.

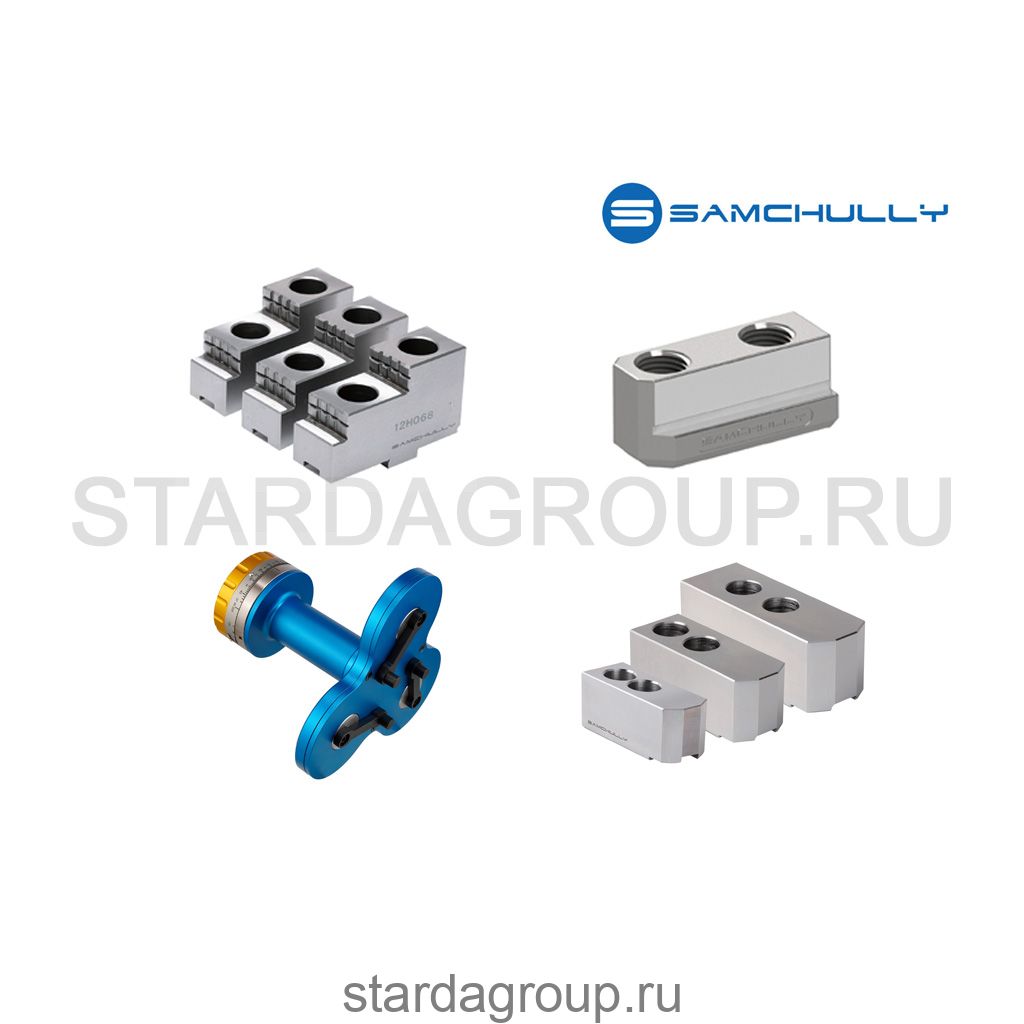

основные категории аксессуаров Samchully:

1. Кулачки и запчасти для токарных патронов Samchully:

Это самая обширная и востребованная категория аксессуаров. Кулачки являются расходным материалом, который непосредственно контактирует с заготовкой и изнашивается со временем.

• Сырые (незакаленные) кулачки SB: Поставляются в комплекте с новыми патронами. Их можно расточить или отфрезеровать под конкретную, часто нестандартную форму детали. Это позволяет обеспечить идеальное прилегание и высокую точность зажима.
  SB04C1 SB05N1 SB05B1 SB06B1 JB06B1 SB08B1 JB08B1 SB10B1 JB10B1 SB12A1 SB12N1 JB12N1 SB15C1 SB15N1 SB218A2 SB21A2 SB32B2 SB32GB SB32SB2 SB40GB SB40SB2.
  Пример из каталога: Комплект сырых кулачков SB08B1 для патронов серий HC-08, HCH-08, HS-08, MH-208.
• Каленные кулачки HB: Готовые к использованию кулачки стандартной геометрии (прямые, обратные, ступенчатые). Они обеспечивают высокую повторяемость и долговечность.
  HB04N1 HB06A1 HB08A1 HB10A1 HB12B1 HB12N1 HB15A1 HB218A2 HB15N1 HB21B2 HB32B2 HB32GB HB32SB2 HB40GB HB40SB2
• Т-гайки TN: Необходимы для соединения накладных кулачков SB/HB с подкулачником.
  TN-HCH-04 TN-HS-05 TN-HC-04 TN-HC-05 TN-HS-06
  TN-HCH,TN-HC-06 TN-HS-08 TN-HCH, TN-HC-08 TN-HS-10 TN-HCH, TN-HC-10 TN-HS-12
  TN-HCH, TN-HC-12 TN-HCH-15, TN-HCH-18 TN-HC-15, TN-HC-18 TN-MH-218 TNX-HC-21,
  TNX-HC-24 TN-HCH-32 TN-HC-32 TN-HC-40
• Фланцы AP: Необходимы для установки патронов на шпинель станка по DIN 55026 A2
  AP06A05 APT06A05 AP08A06 APT08A06 APF08A06 AP10/12A08 APT10/12A08 APF10/12A08 AP212A08 AP15A11 APT15A11 APF15A11 AP18A11 APF18A11 AP21/24A15
• Быстросменные кулачки: Для патронов серии QJC, которые можно заменить менее чем за минуту без демонтажа патрона со станка.
  Сырые накладные: QSB206 QSB208 QSB210 QSB215 QSB220
  Каленые накладные: QHB206 QHB208 QHB210 QHB215 QHB220
  Рейки (основные кулачки): QBJ206 QBJ208 QBJ210 QBJ212 QBJ215 QBJ220 QBJ224
  Полусырые цельные кулачки: MQSB206 MQSB208 MQSB210 MQSB212 MQSB215 MQSB220
  ​Прямые цельные каленые кулачки: MQHB206 MQHB208 MQHB210 MQHB212 MQHB215
• Кулачки для ручных токарных патронов Samchully:
  ​Прямые/обратные цельные каленые кулачки: SC-85 SC-110 SC-130 SC-165 SC-190 SC-230 SC-273 SC-310 SC-355 SC-405
• Кулачки для ручных токарных патронов Samchully ST, TC, FTC:
  Сырые накладные: TC-165 TC-190 TC-230 TC-273 TC-310 FTC-460 TFC-535 FTC-810
  Каленые накладные: TC-165 TC-190 TC-230 TC-273 TC-310 FTC-460 FTC-810
  Рейки (основные кулачки): TC-165 TC-190 TC-230 TC-273 TC-310 FTC-460 TFC-535 FTC-610 FTC-810
• Кулачки для ручных токарных патронов с независимым перемещением кулачков Samchully IC:
  Реверсивные каленые кулачки: IC-08 IC-10 IC-12 IC-14 IC-16 IC-18 IC-20 IC-24 IC-28 IC-32
  Рейки (основные кулачки): IC-2018 IC-2023 IC-2423 IC-2427 IC-2432 IC-3232 IC-3237 IC-4056
  Каленые накладные: IC-2018 IC-2023 IC-2423 IC-2427 IC-2432 IC-3232 IC-3237 IC-4056
  Сырые накладные: IC-2018 IC-2023 IC-2423 IC-2427 IC-2432 IC-3232 IC-3237 IC-4056
• Запчасти для ручных токарных патронов с независимым перемещением кулачков Samchully IC:
  Винт:IC-08 IC-10 IC-12 IC-14 IC-16 IC-18 IC-20 IC-24 IC-28 IC-32
  Удерживающий вкладыш: IC-08 IC-10 IC-12 IC-14 IC-16 IC-18 IC-20 IC-24 IC-28 IC-32

2. Ключи и инструменты

Для обслуживания и настройки оснастки Samchully производит специализированные ключи:

• Ключи для затяжки/ослабления патронов.
• Болты для монтажа и демонтажа кулачков.

3. Комплектующие для гидравлических систем

Для работы гидравлических патронов и тисков необходимы аксессуары, обеспечивающие их привод:

• Гидравлические цилиндры: Как сами цилиндры различных серий (SD, SH, SYH), так и их комплектующие (уплотнения, датчики).
• Рукава высокого давления (РВД): Для соединения гидравлической станции станка с патроном или тисками.

4. Запасные части для тисков

Для станочных тисков Samchully также доступны расходные материалы и детали:

• Сменные губки: Аналогично кулачкам на патронах, губки тисков являются изнашиваемым элементом.
• Винты, гайки и другие элементы механизма зажима.

5. Прочие аксессуары

Смазка для работ в экстремальных условиях


В зависимости от типа оснастки могут поставляться:

• Фиксатор JB: JBM-306ST JBM-308ST JBM-310ST JBM-312ST JBH-306ST JBH-308ST JBH-310ST JBH-312ST
• Измерительный прибор ID/OD с 3-мя зажимами. Широкий диапазон измерений [ID ø36 - ø200 / OD ø16 - ø180]. Предназначен для измерения диаметра деталей с 3-мя зажимами, отформованных с помощью 3-точечной системы крепления SRG-200
• Фланцы и переходные плиты для монтажа патронов на станки или поворотные столы.
• Элементы системы подачи смазочно-охлаждающей жидкости (СОЖ).

Таким образом, аксессуары Samchully - это комплексная система, которая обеспечивает полный жизненный цикл оснастки: от первоначальной настройки под деталь до ремонта и модернизации в процессе эксплуатации.
