Цанги STARDA

Зажимные цанги STARDA - это механические устройства, предназначенные для надежного крепления инструмента или заготовки в станках, дрелях, фрезерах и другом оборудовании. Они обеспечивают точное центрирование и фиксацию детали, предотвращают её смещение и вибрацию во время обработки.

Основные типы зажимных цанг, используемых в металлообработке и других отраслях, включают следующие:

- Цанги ER-типа DIN 6499- самый распространённый тип, применяются для зажима инструмента с цилиндрическим хвостовиком. Отличаются углом конуса 8°, бывают стандартными и высокоточными, а также могут иметь дополнительные элементы для подачи смазочно-охлаждающей жидкости или крепления метчиков.

- Цанги ER AAA-типа DIN 6499 прецизионные высокой точности 0,005.

- Цанги зажимные DIN 6343 главного шпинделя с пазом для ориентации прутка применяются в автоматах продольного точения швейцарского типа и цанговых патронах на станках с ЧПУ.

- Цанги 5C высокоточные зажимные устройства, которые широко применяются в металлообрабатывающем оборудовании, в том числе в токарных, фрезерных и сверлильных станках. Предназначены для надёжной фиксации инструментов и заготовок с цилиндрическим хвостовиком.

- Цанги OZ - длиннее, чем ER, с углом конуса 2,5°. Предназначены для работы с высокими осевыми и радиальными нагрузками, часто используются в высокоскоростных операциях.

- Цанги TG - прецизионные цанги с углом 4°, применяются для высокоточных и высокоскоростных инструментов. Не взаимозаменяемы с ER и OZ.

- Цанги ERG - предназначены для крепления метчиков с квадратным хвостовиком.

- Цанги ERS, ERC, ERCS - герметичные варианты цанг ER, обеспечивающие подачу СОЖ через инструмент или предотвращающие утечку жидкости.

- Цанги DC - высокоточные цанги с минимальной погрешностью установки (до 5 микрон), применяются для особо точных операций.

- Цанги HC (SC) - рассчитаны на высокие нагрузки и силы резания, используются для чернового фрезерования и обработки длинными фрезами.

- Переходные цанги - служат для соединения инструментов и патронов с разными диаметрами или типами крепления.

- Цанги для метчиков - имеют квадратный паз для фиксации резьбонарезного инструмента.

Выбор типа цанги зависит от задачи, требуемой точности, условий эксплуатации и совместимости с оборудованием.

Наиболее распространённый тип, используется практически во всех видах оборудования. Обеспечивает высокую точность фиксации благодаря цилиндрической форме и возможности регулировать диаметр зажима.

Точность цанг ER: ≤ 0.01, ≤ 0.015;
ER AA - ≤ 0.008 (прецизионные, высокоточные).
ER AAA - ≤ 0.003 (прецизионные, высокоточные).

Цанги серии ER, соответствующие стандарту DIN 6499, представляют собой универсальный и точный способ фиксации инструмента или заготовки в механических станках и инструменте. Эта серия является одним из наиболее распространенных стандартов среди зажимных устройств в индустрии механической обработки.

Особенности цанг ER DIN 6499:

1 Конструкция:
- Выполнены из высокопрочной нержавеющей стали, прошедшей специальную закалку и обработку поверхности.
- Включают ряд внутренних конусов и регулирующих винтов, что позволяет точно подобрать размер захвата для инструмента разного диаметра.

2 Размеры:
- Внутренний диаметр цанг варьируется от минимального значения (например, ER8 - минимальный внутренний диаметр 0,5 мм) до максимального (например, ER40 - максимальный внутренний диаметр 32 мм).
- Благодаря этому широкий диапазон применимости охватывает практически весь спектр производимых деталей и используемых инструментов.

3 Преимущества:
- Высокая повторяемость результатов фиксации благодаря уникальной конструкции и качеству материала.
- Устойчивость к высоким нагрузкам и вибрациям, способность выдерживать длительные циклы эксплуатации.
- Совместимы с большинством современных станочных установок и приспособлений.

Применение:
- Широко распространены в производственной практике станочного парка предприятий машиностроительного профиля, авиастроительных заводов, мебельной промышленности и иных областях, где требуется высокоточная обработка металла и дерева.

Использование цанг серии ER DIN 6499 способствует повышению производительности, снижению числа дефектов и сокращению затрат на ремонт и обслуживание технологического оборудования.

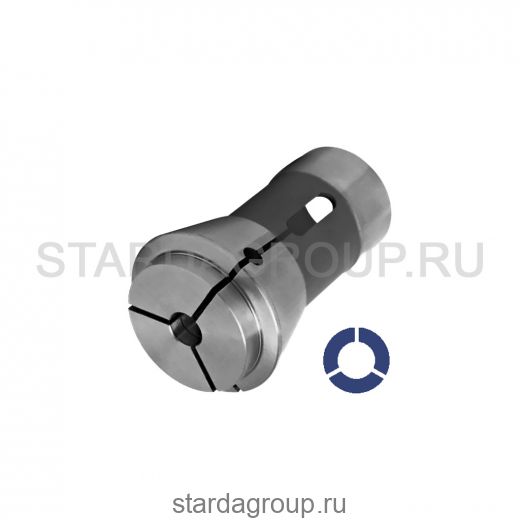

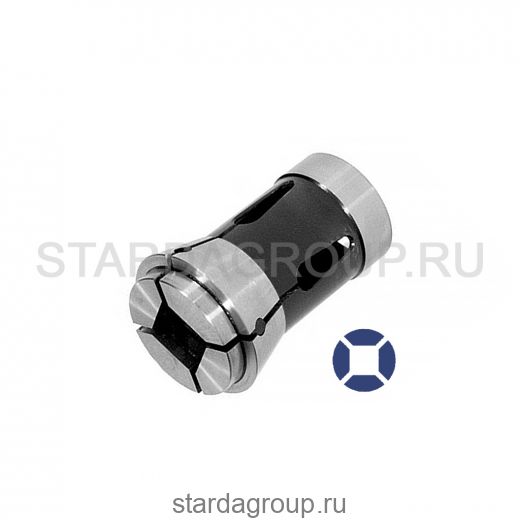

2. Цанги токарные люнетные DIN 6343

Люнетные цанги стандарта DIN 6343 предназначены для точной установки и надежной фиксации инструмента или заготовки в токарных и шлифовальных станках. Эти цанги применяются главным образом для высокоскоростной обработки материалов, где важна высокая степень жесткости и надежности закрепления детали.

Особенности люнетных цанг DIN 6343:

1. Конструкция:
- Изготовлены из высококачественных сталей с термообработкой, что гарантирует надежность и длительный срок службы.
- Имеют встроенные отверстия для подачи охлаждающей жидкости непосредственно к месту обработки.

2. Типоразмеры:
- Стандарт предусматривает различные размеры внутреннего диаметра, позволяющие фиксировать инструменты разных размеров.
- Наружный диаметр цанги соответствует посадочным местам стандартных патронов и держателей.

3. Использование:
- Применяются в автоматизированных производственных линиях и специализированных цехах предприятий машиностроения, приборостроения и автомобилестроения.
- Эффективны при обработке длинных валов, труб и прочих деталей большой длины.

Эти цанги помогают повысить производительность труда, снизить вероятность брака и уменьшить износ режущего инструмента, что положительно сказывается на качестве конечной продукции и экономичности производственного процесса.

3. Цанга TR-типа
Используется для специальных случаев, таких как работа с хрупкими материалами или деталями сложной формы. Имеет особую конструкцию, позволяющую минимизировать риск повреждения обрабатываемого изделия.


3. Цана Тип 385E (5C)

Цанги типа 5C являются стандартизированными устройствами для точного удержания инструментов и заготовок в станочном оборудовании, особенно в токарных автоматах, сверлильных станках и аналогичных устройствах. Этот тип цанг получил своё название благодаря своему внутреннему диаметру, равному примерно 5 дюймов (~127 мм).

Основные характеристики цанг 5C:

1. Форма и конструкция:
- Конусообразная форма с наружным диаметром около 5 дюймов обеспечивает эффективное центрирующее действие.
- Конструкция включает несколько лепестков, которые равномерно сжимаются вокруг вставляемого инструмента или заготовки, создавая прочное соединение.

2. Материал изготовления:
- Обычно изготавливаются из закалённой стали или легированных сплавов, обеспечивающих долговечность и устойчивость к износу.
- Некоторые модели покрываются специальными покрытиями для повышения износостойкости и коррозионной стойкости.

3. Применение:
- Токарные автоматы, универсальные сверлильные и фрезерные станки.
- Используется также в специальном оборудовании для производства мелких серий изделий.

Преимущества цанг 5C:
- Высокая точность фиксации инструмента или заготовки.
- Возможность быстрого и лёгкого изменения размера зажима путём замены одной цанги на другую подходящего диаметра.
- Надёжность и прочность соединения.

Цанги 5C нашли широкое применение в производстве различного вида продукции, начиная от мелкосерийного производства деталей и заканчивая массовым производством комплектующих для автомобильной, авиационной и судостроительной отраслей.

Принцип работы:
При затягивании винта или гайки шпинделя происходит сжатие внутренней части цанги, которая, расширяясь наружу, плотно охватывает инструмент или заготовку, обеспечивая надёжную фиксацию.

Таким образом, зажимные цанги STARDA играют важную роль в обеспечении точности и качества обработки деталей, широко используются в машиностроении, строительстве и многих других отраслях промышленности.
